오늘은 LTE와 Wi-Fi 연동 구조 4편 "Wi-Fi에 접속한 UE의 모든 트래픽은 P-GW를 거쳐야 하는가?"에 대한 설명입니다.
다들 잘 아시겠지만 Wi-Fi 기술은 정말 저렴합니다. AP 하나에 2~3만원 정도이고 별도의 Core 장비(LTE의 P-GW 같은)가 필요 없습니다. 하지만 LTE 기술은 정말 정말 비쌉니다. Wi-Fi가 마티즈라면 LTE는 마이바흐(Maybach) 정도 되겠죠.
그래서 비싼 LTE 망의 성능 유지/자원 보호를 위해 Wi-Fi와 같은 저렴한 기술로 Mobile Data Offloading을 하고 있죠.
여기서 잠깐! Mobile Data Offloading이란?
| |
Mobile data offloading, also called data offloading is the use of complementary network technologies for delivering data originally targeted for cellular networks. The main complementary network technologies used for the mobile data offloading are Wi-Fi, Femtocell. |
|
출처: http://en.wikipedia.org/wiki/Mobile_data_offloading
WLAN 3GPP IP Access와 WLAN Direct IP Access
그렇다면 이동통신사업자가 비싼 돈 들여 구축한 LTE 망과 Wi-Fi 망을 연동(핸드오버)시키고, 가입자의 모든 Wi-Fi 트래픽을 EPC(S-GW, P-GW)를 통해 다니게 할까요? 물론 아닙니다.

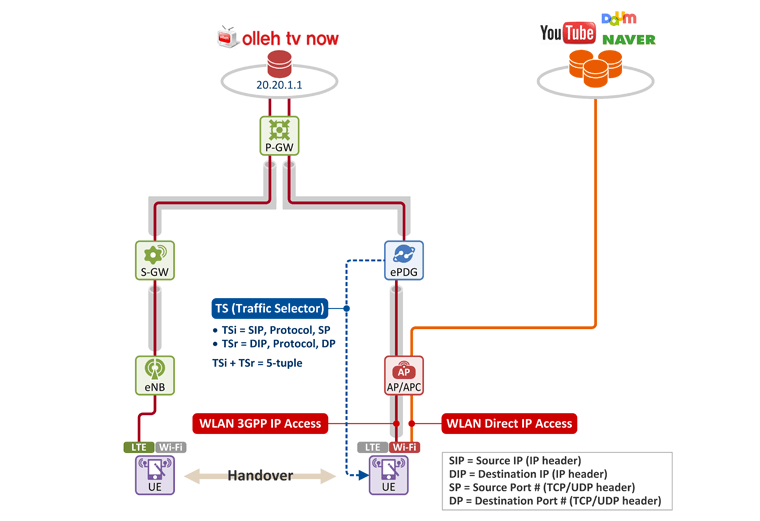

아래 그림(KT를 예로... KT가 현재 LTE/Wi-Fi 연동 서비스 하고 있다는 의미는 아님)을 통해 설명드리겠습니다.
KT 관점에서 세상의 모든 서비스는 딱 2가지 타입으로 분류할 수 있습니다.
- KT가 직접 가입자에게 제공하는 서비스 (예. olleh TV now)
- KT와 전혀 상관없는 서비스 (예. YouTube, 네이버, 다음 등등)
어떤 서비스가 더 중요할까요? 당연히 1번이죠(KT 입장에서).
따라서 1번 서비스(이하 olleh TV now)의 경우, Wi-Fi에 접속한 가입자도 ePDG/P-GW를 거쳐 서비스를 받을 수 있도록 하고 이로 인해 본 서비스에 대해서는 LTE/Wi-Fi 망간에 핸드오버가 됩니다. 즉,
2번 서비스(이하 YouTube)의 경우, Wi-Fi에 접속한 가입자는 AP에서 바로 IP network을 타고 YouTube로 갑니다. 즉, ePDG/P-GW를 거치지 않으며 따라서 본 서비스에 대해서는 LTE/Wi-Fi 망간에 핸드오버가 되지 않습니다. 즉,
이와 같이 Wi-Fi 망에 접속한 단말이 사용 서비스에 따라 ePDG/P-GW를 거칠 수도 아닐 수도 있으며 이를 위해
- IKEv2 과정에서 ePDG는 UE로 Traffic Selector(TSi, TSr)를 전달하고, 이는 다음과 같은 파라미터로 구성되어 있습니다.
- TSi = Source IP Address(SIP) range, Protocol range, Source Port Number(SP) range
- TSr = Destination IP Address(DIP) range, Protocol range(TSi와 동일), Destination Port Number(DP) range
- 즉, TSi와 TSr을 합치면 5-tuple이 됩니다.
- 이 5-tuple에 의해서 "어떤 UE가(SIP) 어떤 서버로(DIP) 어떤 프로토콜(Protocol=6이면 TCP)을 이용하여 어떤 서비스(DP=80이면 HTTP)를 요청하는지" 정의될 수 있어 UE는 Wi-Fi 망으로 패킷 송신시 olleh TV now 서비스인지 YouTube 서비스인지 구분할 수 있습니다.
Wi-Fi망에 접속한 UE가 3GPP 엔터티인 ePDG/P-GW를 통해 인터넷과 통신하는 경우를 WLAN 3GPP IP Access라 부르고(olleh TV now 서비스), Wi-Fi AP에서 바로 인터넷으로 가는 경우를 WLAN Direct IP Access라 부릅니다(YouTube 서비스).
Detail Flow
위의 개념 설명을 좀 더 자세한 흐름으로 설명드리겠습니다.

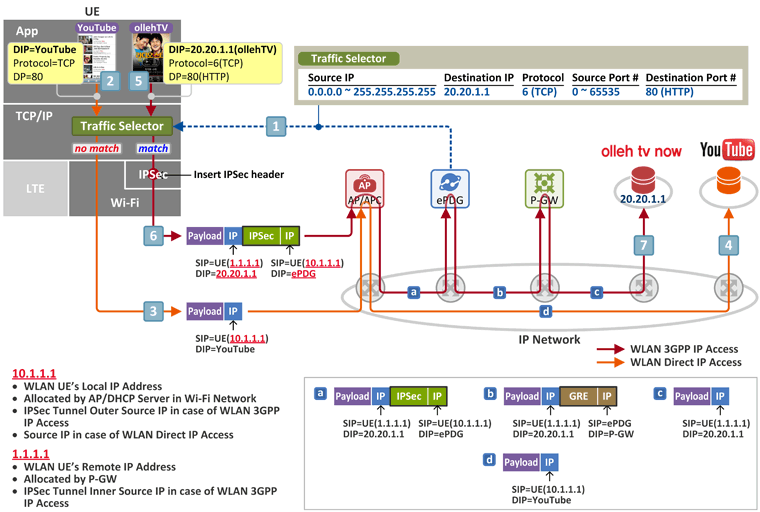

아래 그림에서 좌측에 UE가 있고 UE의 프로토콜 스텍(App, TCP/IP, IPSec, Wi-Fi)이 표시되어 있으며 우측에는 무선망(AP, ePDG, P-GW)과 서비스 서버(olleh TV now, YouTube)가 있고 그 하단에 IP network이 자리잡고 있습니다.
UE는 Wi-Fi에 접속을 하면서 2개의 IP 주소를 받아 왔습니다. (IP 할당 절차가 궁금하시면 여기를 클릭하세요)
- 첫번째 IP는 Wi-Fi 망의 DHCP 혹은 AP로 부터 받은 10.1.1.1이고 두번째 IP는 P-GW로 부터 받은 1.1.1.1입니다.
- IP 망 관점에서 목적지 주소가 10.1.1.1인 패킷은 AP로 그 패킷을 포워딩하고 1.1.1.1인 패킷은 P-GW로 포워딩되도록 라우팅이 설정되어 있습니다.
이제 위 그림의 번호 순으로 설명을 드리겠습니다.
■ Traffic Selector(TSi, TSr) 전달
[1] IKEv2 과정에서 UE는 다음과 같은 Traffic Selector를 ePDG로 부터 전달받아 저장합니다.
-
TSi: SIP = 0.0.0.0 ~ 255.255.255.255 (Any IP address), Protocol = 6 (TCP), SP = 0 ~ 65535 (Any Port #)
-
TSr: DIP = 20.20.1.1 (olleh TV now 서버 IP address), Protocol = 6 (TCP), DP = 80 (HTTP)
■ YouTube 트래픽 흐름
[2] 사용자가 YouTube 앱을 실행하고 동영상을 요청합니다. YouTube 앱에서 구성한 IP 패킷은 다음과 같습니다.
이 패킷은 Traffic Selector 룰에 매칭되지 않습니다. (YouTube 서버 DIP는 20.20.1.1이 아님)
[3] 따라서 이 패킷은 IPSec 터널링되지 않고 바로 Wi-Fi 망으로 전달되고, 이 경우 SIP는 10.1.1.1, DIP는 YouTube가 됩니다.
[4] 그 패킷은 AP를 지나 IP망을 통해 라우팅 되어 YouTube 서버로 전달됩니다. YouTube 서버가 수신하는 패킷의 SIP는 10.1.1.1입니다. 또한 그 패킷의 응답으로 YouTube 서버가 송신하는 패킷의 DIP는 10.1.1.1이 되고, 이 패킷은 AP로 라우팅 됩니다.
■ olleh TV now 트래픽 흐름
[5] 이번엔 사용자가 olleh TV now 앱을 실행하고 동영상을 요청합니다. olleh TV now 앱에서 구성한 IP 패킷은 다음과 같습니다.
이 패킷은 Traffic Selector 룰에 매칭이 됩니다!
[6] 따라서 이 패킷은 IPSec 터널링이 되어(Outer SIP=10.1.1.1, Outer DIP=ePDG, Inner SIP=1.1.1.1, Inner DIP=20.20.1.1) Wi-Fi 망을 통해(AP를 거쳐) ePDG가 수신합니다.
[7] ePDG, P-GW를 거쳐 이 패킷은 olleh TV now 서버로 전달되며, olleh TV now 서버가 수신하는 패킷의 SIP는 1.1.1.1입니다. 그리고 그 패킷의 응답으로 olleh TV now 서버가 송신하는 패킷의 DIP는 1.1.1.1이 되고, 이 패킷은 P-GW로 라우팅되어 P-GW와 ePDG간 GRE 터널, ePDG와 UE간에 IPSec 터널을 통해 단말로 전달됩니다.
