4편: L3 스위치의 IP 라우팅 과정
Part 4: L3 Switch IP Routing Process
June 21, 2012 | By 유창모 (cmyoo@netmanias.com)
코멘트 (21)
32

지난 시간에 이어 오늘은 L3 스위치의 IP 라우팅(IP forwarding) 과정에 대해서 설명을 드리도록 하겠습니다. 이번 과정이 가장 복잡합니다. 두 눈 크게 뜨시고~ ^^*



Network Topology

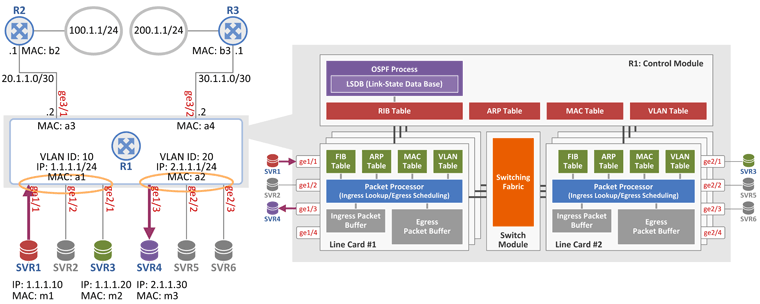

지난 시간과 동일한 구성입니다. 단지 패킷 흐름이 SVR1(1.1.1.10)에서 SVR4(2.1.1.30)으로 전달된다는 것만 다릅니다.





2. IP Routing

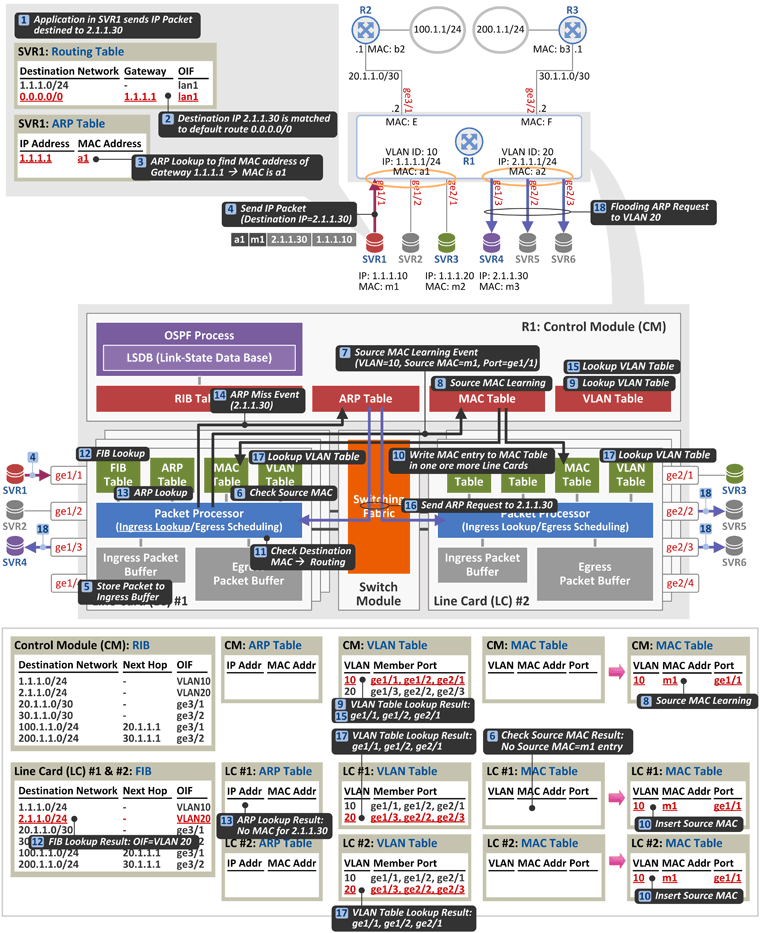

2.1 서버 SVR1에서 SVR4로 패킷 전달: (1) IP 패킷을 수신한 R1은 목적지 VLAN에 속한 포트들로 ARP Request를 Flooding




SVR1에서 목적지 2.1.1.30인 SVR4로 패킷을 전송하려 합니다.

SVR1의 Routing Table lookup 결과, 목적지 주소 2.1.1.30은 Default Route(0.0.0.0/0)에 매칭되어 Gateway 주소가 1.1.1.1(R1)이고 출력포트는 lan1입니다.

SVR1은 ARP Table lookup 결과, Gateway 주소 1.1.1.1의 MAC 주소는 a1임을 압니다. (설명을 간략화 하기 위해 SVR1의 ARP Table에 R1이 MAC 주소 a1이 있다고 가정함)

SVR1은 목적지 주소 2.1.1.30으로 패킷을 송신합니다. 패킷 구성은 아래와 같습니다.

     [Ethernet Header] Destination MAC 주소 = a1(R1의 MAC 주소), Source MAC 주소 = m1(SVR1의 MAC 주소)

     [IP Header] Destination IP 주소 = 2.1.1.30(SVR4의 IP 주소), Source IP 주소 = 1.1.1.10(SVR1의 IP 주소)

ge1/1 포트로 패킷을 수신한 R1의 Line Card #1은 이 패킷을 잠시 Ingress Packet Buffer에 저장합니다.



Source MAC Learning

 Line Card #1의 Packet Processor는 MAC Table을 참조하여 수신된 패킷의 Source MAC 주소 = m1이 자신의 Table에 등록되어 있는지 확인합니다. 이 경우 등록되어 있지 않습니다.

따라서 Packet Processor는 Control Module로 "VLAN = 10에 속한 Source MAC 주소 = m1은 Port = ge1/1에 연결되어 있어요"라는 Event를 전달합니다.

본 Event를 수신한 Control Module은 자신의 MAC Table에 그 값을 기록합니다(Source MAC Learning을 합니다).

 이제 Control Module은 learning한 MAC 정보를 Line Card에 전달해야 하는데, 이 때 모든 Line Card가 해당 MAC 정보를 필요로 하지는 않습니다. 동일 VLAN을 소유한 Line Card들만 그 정보를 공유하면 됩니다. 따라서 Control Module은 VLAN Table을 참조하여 VLAN 10에 속한 포트가 ge1/1, ge1/2, ge2/1이므로 VLAN 10을 소유한 Line Card가 #1과 #2임을 알게 됩니다. VLAN Table은 CLI를 통해 각 Port에 VLAN 값을 할당할 때 그 엔트리가 생성됩니다.

 Control Module은 MAC 정보(VLAN=10, Source MAC=m1, Port=ge1/1)를 Line Card #1, #2로 전달하여 MAC Table에  그 값을 저장하게 합니다(Source MAC learning을 하도록 합니다).



IP Routing or Ethernet Switching

이제 이 패킷을 IP routing 시킬 것인가(FIB lookup을 통해 패킷 전달), Ethernet switching 시킬 것인가(MAC Table lookup을 통해 패킷 전달)를 결정하기 위해 수신된 패킷의 Destination MAC 주소를 참조합니다.

수신된 패킷의 Destination MAC 주소가

  • L3 스위치 R1의 MAC 주소, 즉 a1이면 이 패킷은 IP routing 시키고,
  • L3 스위치 R1의 MAC 주소가 아니면 Ethernet switching 시킵니다.
이 경우 Destination MAC 주소가 a1이므로 R1은 이 패킷을 IP routing 시킵니다



IP Routing based on Destination IP address

Packet Processor가 Destination IP 주소 2.1.1.30에 대한 FIB lookup(LPM: Longest Prefix Match)을 수행하여 이 패킷은 R1과 바로 연결되어 있는 목적지이고, 출력 인터페이스는 VLAN 20인 것을 알게됩니다.

그런 후 ARP Table을 lookup하여 목적지 2.1.1.30에 대한 MAC 주소가 있는지 봅니다.

이론! ARP Table에 없습니다. 따라서 Packet Processor는 ARP Miss Event(2.1.1.30의 MAC 주소가 없어요~)를 Control Module로 전달합니다.

본 Event를 수신한 Control Module은 VLAN 20에 속한 Line Card들을 찾기 위해 VLAN Table을 참조합니다. 이 경우 Line Card #1과 #2가 VLAN 20에 속한 포트를 소유하고 있네요.

이제 Control Module은 Line Card #1과 #2로 ARP Request 패킷(Who has 2.1.1.30? Tell 2.1.1.1)을 보냅니다.

ARP Request 패킷을 수신한 Line Card #1, #2는 각자 자신의 VLAN Table을 참조하여 VLAN 20에 속한 포트를 찾습니다.

이제 ARP Request 패킷은 Line Card #1의 ge1/3 포트와 Line Card #2의 ge2/2, ge2/3 포트로 전송(Flooding)됩니다.

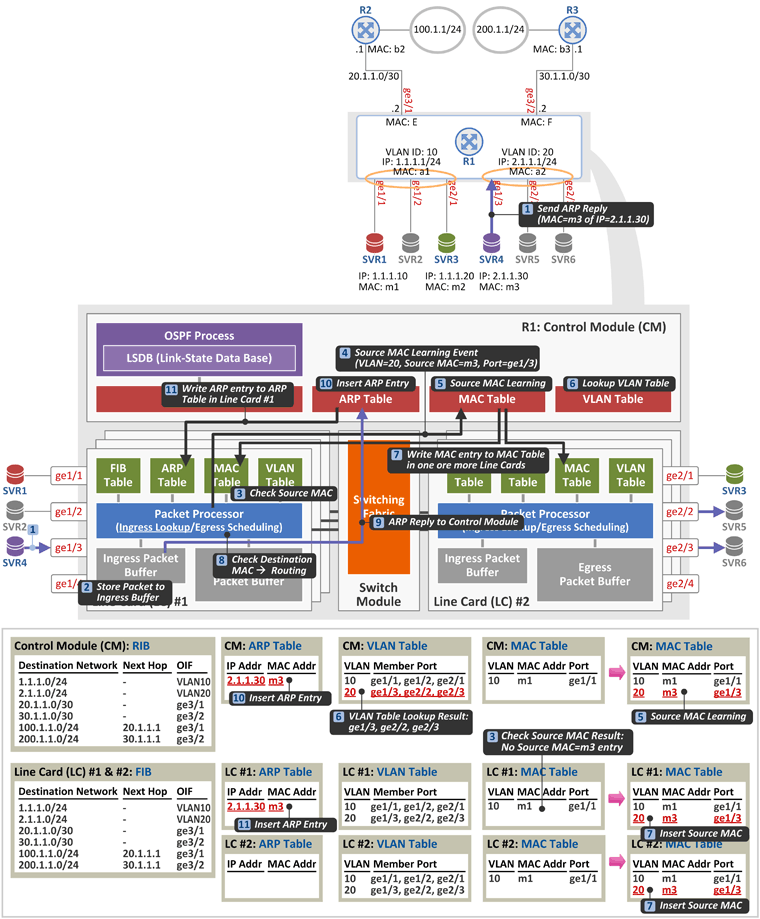

2.2 서버 SVR1에서 SVR4로 패킷 전달: (2) R1은 SVR4로 부터 ARP Reply를 수신





ARP Request 패킷을 수신한 SVR4, SVR5, SVR6 중에 2.1.1.30 주소를 소유한 SVR4가 그 응답으로 ARP Reply(2.1.1.30 is at m3)를 R1으로 보냅니다.

역시 수신 패킷은 Ingress Packet Buffer에 잠시 저장이 되구요.

 앞에서와 동일한 과정으로 Source MAC Learning을 수행합니다. 즉, VLAN = 20에 속한 Source MAC 주소 = m3는 Port = ge1/3에 연결되어 있음을 R1은 알게 됩니다.

 이제 수신 패킷의 Destination MAC 주소를 보았더니 a1 즉, 라우터 R1의 주소입니다. 따라서 Ethernet switching이 아닌 IP routing을 시켜야 함을 알게 됩니다.

 그런 후 그 패킷의 타입(Ethernet Header에 있는 EtherType)을 보았는데 ARP 패킷(EtherType = 0x0806)입니다. Destination MAC 주소가 라우터 MAC인 ARP 패킷은 라우팅 시키지 않고 무조건 Control Module로 올립니다.

ARP Reply를 수신한 Control Module은 자신의 ARP Table에 2.1.1.30에 대한 MAC 주소 m3를 저장하고,

ARP 패킷을 전달했던 Line Card #1으로 방금 배운 ARP 정보를 전달하여 Line Card #1의 ARP Table에도 그 정보가 저장될 수 있도록 합니다.



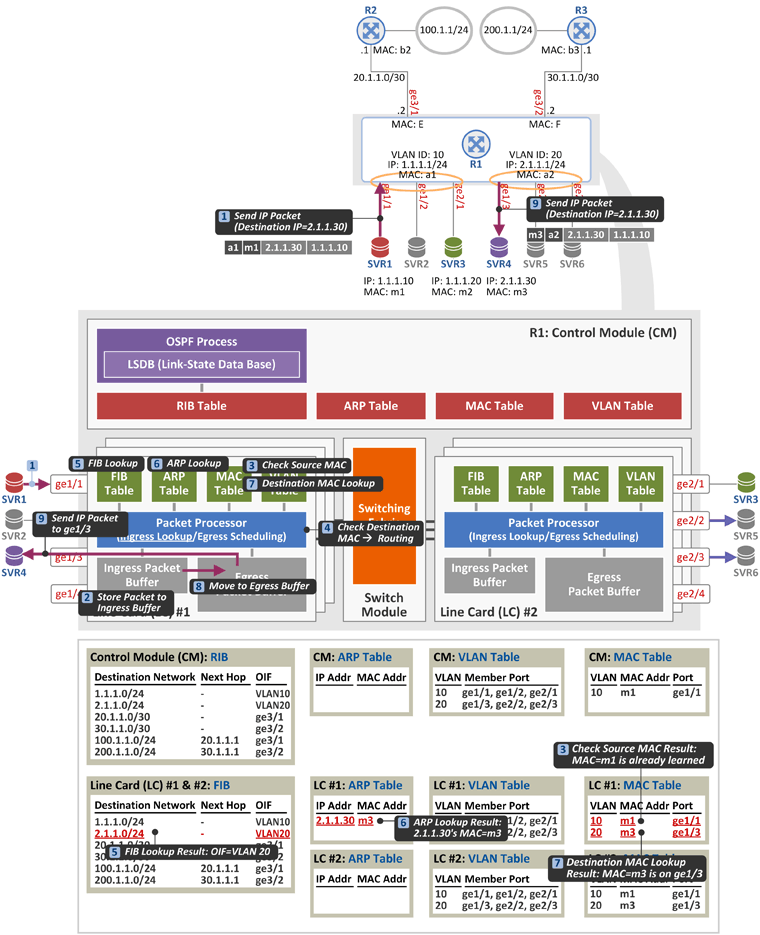

2.3 서버 SVR1에서 SVR4로 패킷 전달: (3) IP 라우팅(포워딩)




이제 R1은 목적지 2.1.1.30으로 패킷을 전달(라우팅) 할 준비가 끝났습니다.
SVR1이 목적지 주소 2.1.1.30인 패킷을 R1으로 보내면,
R1은 이 패킷을 Ingress Packet Buffer에 잠시 저장하고,
수신 패킷의 Source MAC 주소 = m1을 보았더니 이미 Learning 된 MAC이므로 Source MAC Learning 절차는 생략합니다.
이제 수신 패킷의 Destination MAC 주소 = a1을 보았다니 자신의 MAC 주소입니다. 즉, 라우팅 시켜야 할 패킷인거죠.
이제 수신 패킷의 Destination IP 주소 = 2.1.1.30으로 FIB lookup을 하였더니 OIF(Outgoing Interface)가 VLAN 20입니다.
 그리고 ARP Table lookup 결과 2.1.1.30에 MAC 주소가 m3임을 알게 되었습니다.
 마지막으로 ARP Table에서 찾은 m3로 MAC Table을 lookup 합니다. 이는 m3가 연결된 출력 포트를 알기 위함입니다. 이 경우 m3는 ge1/3에 연결되어 있다고 나오네요.
패킷을 전달하기 위해 Ingress Packet Buffer에 있던 패킷을 Egress Packet Buffer로 옮깁니다.
그리고 이 패킷은 ge1/3으로 전달됩니다.


Summary

총 4편에 걸쳐 라우터/L3 스위치의 패킷 전달 과정에 대해서 알아 보았습니다.
L3 스위치 동작의 핵심은 3가지로 정리해 볼 수 있는데요.
첫째, L3 스위치는 수신 패킷을 Ethernet Switching 시키든 IP Routing 시키든 상관없이 무조건 Source MAC Learning 부터 수행한다.
둘째, L3 스위치는 수신 패킷의 Destination MAC 주소가 L3 스위치의 MAC 주소이면 이 패킷을 IP Routing 시키고, 그렇지 않은 경우 Ethernet Switching 시킨다.
셋째, L3 스위치는 IP Routing 과정에서 RIB/FIB에 명시된 OIF(Outgoing Interface)가 물리적 포트가 아닌 VLAN ID 정보가 될 수 있으므로, 실제 패킷을 송신할 출력 포트를 결정하기 위해서는 MAC Table을 참조한다. 즉,
    1) FIB lookup을 통해 Next Hop 주소(예: 20.1.1.1)와 OIF(예: VLAN = 30)를 알아내고
    2) ARP Table lookup을 통해 Next Hop 주소(20.1.1.1)에 대한 MAC 주소(예: c1)를 알아내고
      (만약 Next Hop이 없을 경우(L3 스위치와 바로 연결), Destination IP 주소(예: 100.1.1.1)에 대한 MAC 주소를 알아냄)
    3) MAC Table lookup을 통해 MAC 주소(c1)에 대한 물리적 포트(예: ge3/1)를 알아낸다.
      (이 물리적 포트는 OIF에 명시된 VLAN(30)에 속해 있는 포트임)
그리고 만약 IP Routing 과정에서 MAC Table에 해당 엔트리가 존재하지 않으면 VLAN Table을 참조하여, OIF(VLAN = 30)에 속한 모든 물리적 포트로 패킷을 Flooding 한다.
