안녕하세요.
PCC 에 대해 공부하던 중...
BBERF 의 기능에 대해 궁금증이 생겼습니다.

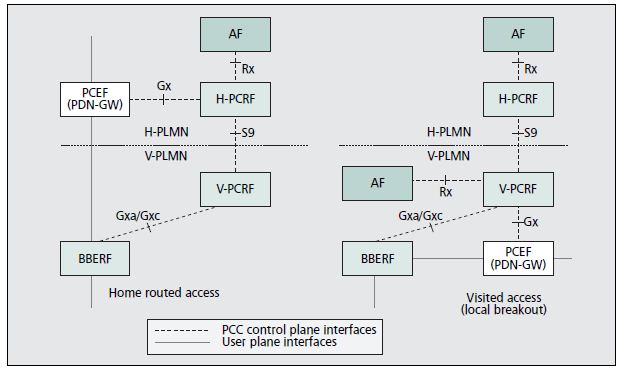

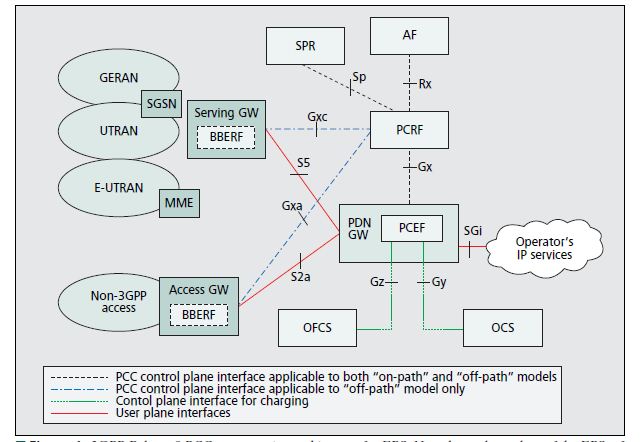

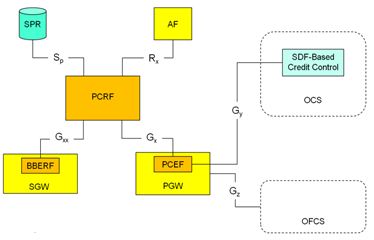

(2번째 3번째 사진은 netmanias 자료 'Policy and Charging Control in the Evolved Packet System'에서 가져왔습니다.)
1. BBERF 의 기능
2. PCRF와 BBERF가 연동되야하는 이유 (PPC rule은 P-GW PCEF가 S-GW에게 주는걸로 알고 있습니다.)
- 로밍 시에도 구현에 따라 다르겠지만 H-PCRF > P-GW > S-GW (요점은 P-GW에서 S-GW으로 정책 전송) 로 알고 있습니다만 S-GW와 PCRF의 연동?이 필요한 특별한 이유가 있는지 궁금합니다.
(attach 나 dedicated bearer activation을 봐도 s-gw 와 pcrf 에서 전달되는 메세지는 없었는데, 위와 같은 아키텍쳐는 어디에 쓰이는지 궁금합니다ㅠ)
상호: (주)엔앰씨컨설팅그룹 주소: 서울시 강남구 테헤란로 128, 3층 387호 대표이사: 손장우 전화: 02-3444-5747 메일: webmaster@netmanias.com 등록번호: 서울 아03722 제호: 넷매니아즈 등록일자: 2015년 5월 4일 발행/편집인: 손장우 청소년보호책임자: 이수정
주소: 본사: 서울시 강남구 테헤란로 128, 3층 387호 Netmanias USA: 5214 36th Ave. NE Seattle, WA 98105 USA
Copyright ⓒ 2002-2023 NMC Consulting Group. All rights reserved.
|
매핑/전달하는 노드(기능)라고 보시면 되겠습니다.
TFT로 분류를 할 때 SGW/PGW간이 GTP면 PGW(PCEF)가 TFT 분류를 한 다음 GTP 매핑까지 하여
SGW로 전달하므로 SGW에는 BBERF도 필요 없고, PCRF와 연동헤서 TFT를 받을 필요도 없습니다.
하지만 PMIP이 사용되는 경우에는 SGW가 PGW로부터 하나의 GRE 터널로 전체 트래픽을 수신하므로
SGW에서 TFT를 이용하여 GTP 터널을 식별하고 eNB로 보내줘야 하기 때문에
BBERF 기능을 SGW가 수행해야 하고 TFT 정보를 알기 위해 PCRF와 연동이 필요하게 됩니다.
- GTP based S5/S8이면 SGW는 BBERF 기능이 불필요, PCRF 연동 불필요
(국내 통신사 중 최소 2군데는 이것만 사용중)
- PMIP based S5/S8이면 SGW는 BBERF 기능 필요, PCRF 연동 필요
상기 설명드린 내용은 TS23.401의 4.7.2.1를 보시면 되고
PMIP S5/S8 부분은 TS23.402에 좀 더 설명이 있으니 참고하시면 될 듯 합니다.
전 단순히 GTP과 PMIP에 관련하여 on-path 와 off-path 로(user path, QoS sinaling path) 구분지었는데
더 심오한 뜻이 있었네요~
정말 감사드립니다~~
