2. 서비스 요청 종류 (Case of Service Request)


사용자가 망에 등록은 되어 있으나 트래픽 비활성화로 S1 연결이 해제되고 무선 자원이 할당되어 있지 않은 상태에서, 즉 사용자가 EMM 등록 상태(EMM-Registered)에 있으나 ECM 휴지 상태(ECM-Idle)에 있을 때, 사용자가 전송할 트래픽이 발생하거나 망에서 사용자에게 전송할 트래픽이 발생하면, 사용자는 망으로 서비스를 요청하여 ECM 연결 상태(ECM-Connected)로 천이하고, 제어 평면에서 ECM 연결(RRC 연결 + S1 시그널링 연결)을 사용자 평면에서 E-RAB(DRB 및 S1 베어러)을 설정하여 트래픽을 송/수신하게 된다. 망이 사용자에게 트래픽을 전송하는 경우에는, 먼저 사용자에게 전송할 트래픽이 있음을 알려서 사용자가 서비스 요청을 할 수 있도록 한다.

사용자는 전송할 트래픽이 발생하거나 망으로부터 전달할 트래픽이 있다는 신호를 받으면, MME로 Service Request 메시지를 전송함으로써 연결 상태(ECM/RRC-Connected)로 천이하여 무선 자원 및 망 자원을 할당 받고 트래픽을 송/수신할 수 있게 된다. Service Request triggering은 UE 또는 망에 의해서 발생할 수 있다. 새로운 트래픽이 어디에서 발생하는가에 따라 Service Request 종류를 아래와 같이 분류하도록 한다.

• Service Request Case 1: UE-triggered New Traffic
  UE에서 망으로 전송할 uplink data가 생길 때
• Service Request Case 2: Network-triggered New Traffic
  망에서 UE에게 전송할 downlink data가 생길 때

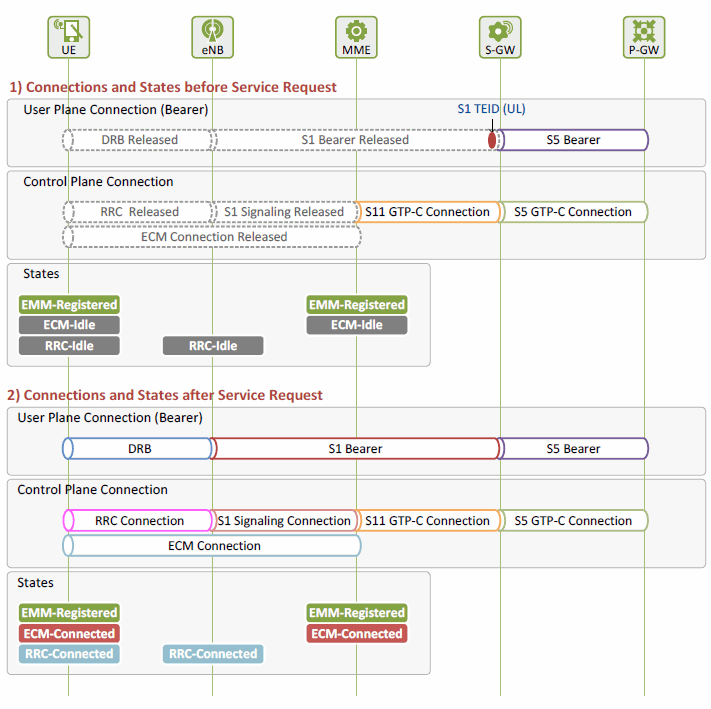

그림 1은 Service Request 전과 후에 사용자/제어 평면에서의 connection 설정과 UE와 MME의 상태를 나타낸다. Service Request 전에 사용자는 EMM-Registered 및 ECM/RRC-Idle 상태에 있어 EPC에서 할당 받은 자원만 유지되고 E-UTRAN에서 할당 받은 자원은 해제되어 있다. 제어 평면에서는 S5 GTP-C 터널과 S11 GTP-C 터널이 유지되고 있고 ECM 연결은 해제되어 있으며, 사용자 평면에서는 S5 베어러와 상향 S1 베어러가 유지되고 있고 하향 S1 베어러와 DRB는 해제되어 있다.

Service Request 후에 사용자는 E-UTRAN 자원을 할당 받아 EMM-Registered 및 ECM/RRC-Connected 상태에 있게 된다. 사용자와 망 간(UE와 P-GW 간)에 트래픽 전송을 지원하기 위한 EPS 베어러(DRB, S1 베어러 및 S5 베어러)와 시그널링 연결(ECM 연결, S11 GTP-C 터널, S5 GTP-C 터널)이 모두 설정되어 있다.

그림 1. Connections and States before/after Service Request
