2. LTE 네트워크 참조 모델
그림 1은 LTE 네트워크 참조 모델을 나타낸다. LTE 네트워크 참조 모델은 LTE 엔터티들과 EPC 엔터티들로 구성된다. 그림 1에서 LTE 엔터티는 UE와 eNB이고 EPC 엔터티로는 S-GW, P-GW, MME, HSS, PCRF, SPR, OCS 및 OFCS가 해당한다. PDN은 사업자 외부 또는 내부 IP 망으로 인터넷이나 IMS와 같은 서비스 기능을 제공한다. 아래에서 표 1은 LTE 엔터티들의 기능을 표 2는 EPC 엔터티들의 기능을 나타낸다. 표 3은 LTE 네트워크 참조 모델의 참조점을 나타낸 것으로 엔터티 간 인터페이스를 설명한다.

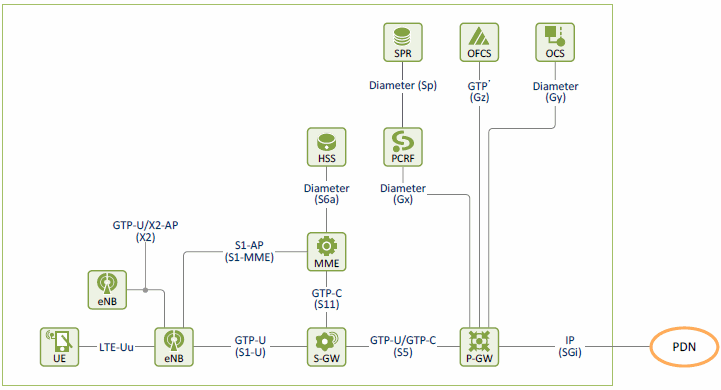

그림 1. LTE 네트워크 참조 모델

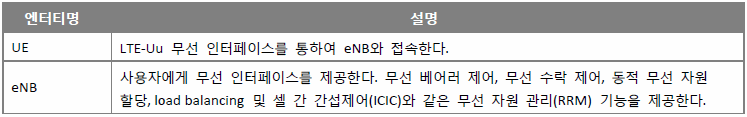

표 1. LTE 엔터티

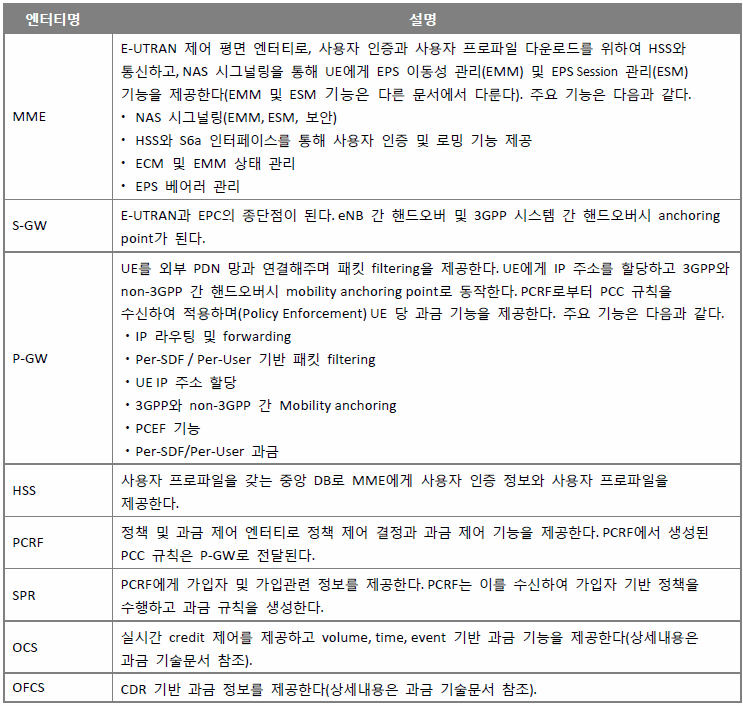

표 2. EPC 엔터티

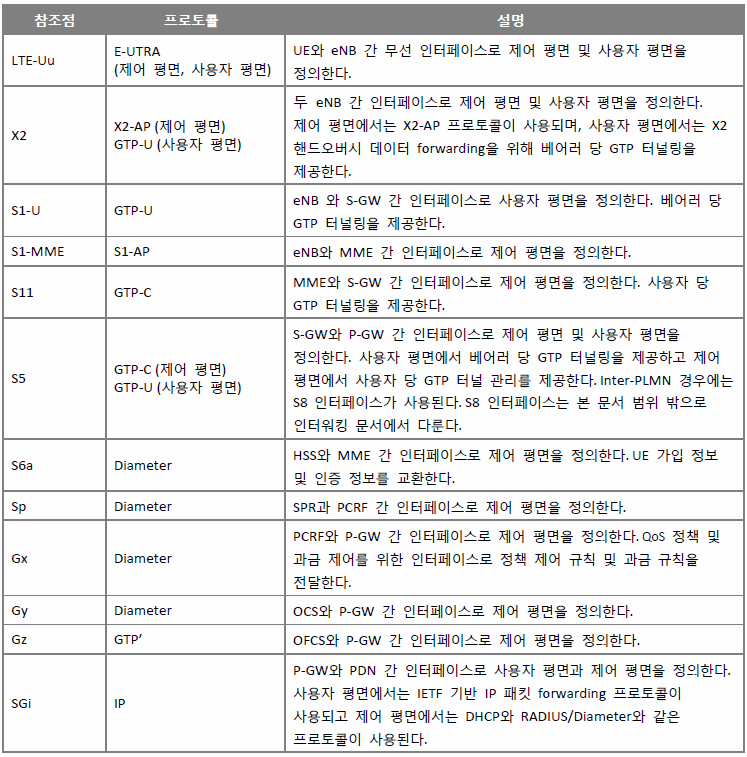

표 3. LTE 인터페이스
