WLAN 탑재기기의 RF 송수신 특성 측정기

MT8862A

Wireless Connectivity Test Set

802.11 WLAN 장치 테스트를 위해 특별히 설계된 통합형 단일 박스 테스트

문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com

Ideal for RF TRx Tests of WLAN Devices

적용분야: WLAN, IoT

제품 개요

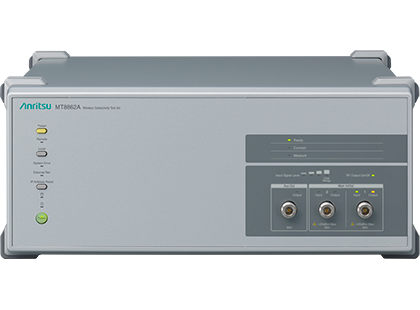

무선 연결 테스트 세트 MT8862A는 WLAN IEEE802.11a/b/g/n/ac (2.4GHz대역, 5GHz대역) 탑재기기의 RF 송수신 특성 측정기입니다.

MT8862A는 표준 WLAN 프로토콜 메시징(WLAN 시그널링)을 사용하여 피측정물(DUT: Device Under Test)과 연결을 통해 송수신의 각 성능 항목이 측정 가능해진 네트워크 모드를 탑재하고 있습니다.

주요 기능

관련 문서들

Training Videos

WHITE PAPER

WHITE PAPER

WHITE PAPER

WHITE PAPER

1부 「IoT 디바이스의 통신 품질을 확보하기 위해서는」

2018.04.18

2부 「IoT 디바이스를 위한 WLAN 측정 기술 - 기본 연결 확인

2018.04.18

3부. 「IoT 디바이스를 위한 WLAN 측정 기술」- 측정 결과의 고찰 편

2018.04.25

4부. 「IoT 디바이스를 위한 WLAN 측정 기술」 - 무선 성능을 좌우하는 측정항목 해설

2018.04.25

01

네트워크 모드를 이용함으로써 다양한 WLAN 탑재기기를 실제 작동 상태에서 송신전력, 변조 정밀도(EVM), 수신감도(PER) 등의 RF 송수신 특성을 측정할 수 있습니다. DUT를 검사 전용 테스트 모드가 아니라 실제 출하용 펌웨어 상태로 RF 성능평가를 할 수 있습니다. DUT 제어를 직접 할 수 없는 기기에서도 정량적으로 평가할 수 있습니다.

02

특별한 측정환경 설정은 필요하지 않습니다

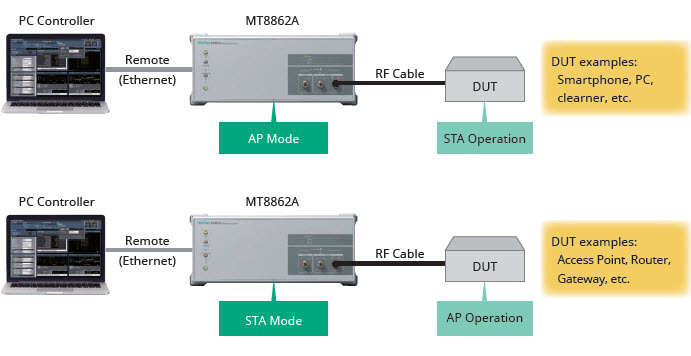

MT8862A는 액세스 포인트(AP)와 스테이션(STA)*을 시뮬레이션하고 IEEE802.11a/b/g/n/ac에 준거한 표준 WLAN 프로토콜 메시징을 사용하여 DUT와의 네트워크 연결을 확립합니다. 연결이 확립되면 특별한 도구와 제어를 필요로 하지 않으며, 일반적인 WLAN 통신 절차를 사용하여 RF 측정을 할 수 있습니다. 특별한 측정환경 설정은 필요하지 않습니다.
∗ MT8862A의 STA 모드는 향후 지원 예정입니다.

03

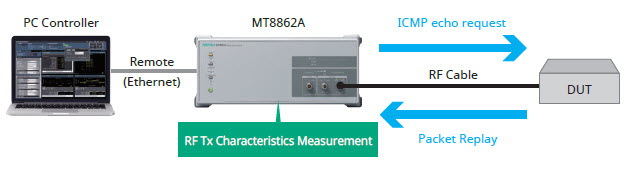

MT8862A는 ICMP echo request 송신기능이 있어 DUT로부터의 회신 패킷을 대상으로 RF 송신특성을 측정합니다. 측정 대상으로는 데이터 프레임과 ACK 프레임 모두에 대응하고 있습니다.

04

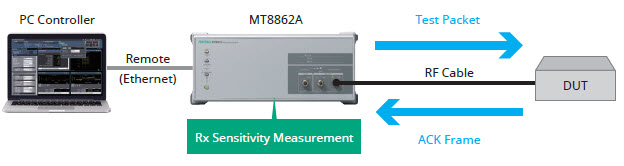

MT8862A는 ACK 프레임 카운트에 의한 수신감도 측정에 대응함으로써 MT8862A에서 송신된 테스트패킷에 대하여 DUT가 송신한 ACK 프레임의 계산을 실시하여 패킷 에러율(PER)을 계산합니다. 파워 레벨의 가변범위(-120 ~ 0 dBm)와 가변 스텝 폭을 설정함으로써 전력 레벨을 낮추면서 패킷을 송신할 수 있어 자동으로 수신감도의 욕조곡선이 생성됩니다. MAC 주소와 페이로드 길이를 포함한 패킷 구조의 실시간 설정을 이용하여 다양한 데이터 속도에서 측정을 실시할 수 있습니다.

05

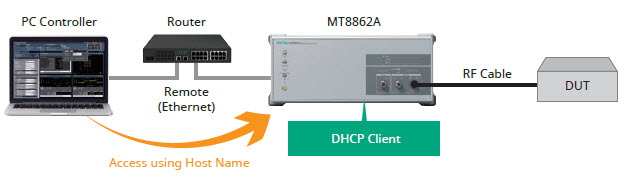

Ethernet 케이블을 MT8862A 및 제어 PC 사이에 연결하고 웹 브라우저에서 액세스함으로써 GUI 환경설정이 완료되기 때문에 환경 구축 작업이 거의 필요하지 않습니다.
웹 브라우저에서 작동하는 GUI를 채용하여 본체 펌웨어와의 버전 매칭 등을 걱정하지 않고 사용할 수 있습니다.
또 MT8862A의 원격제어 포트는 DHCP 클라이언트 기능을 갖고 있으며, 호스트명 및 도메인명 설정도 가능하기 때문에 제어 PC와 MT8862A를 동일한 네트워크에 두는 것만으로도 언제든지 쉽게 제어할 수 있습니다.

06

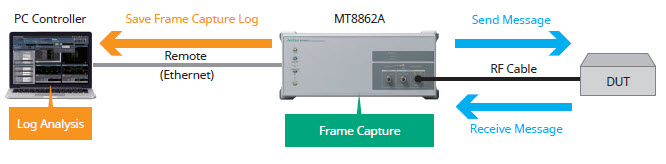

MT8862A는 프레임 캡처 로그 기능을 내장하고 있어 DUT송수신 프레임 로그를 저장 및

취득하여 분석할 수 있습니다. 로그는 *.pcap 형식으로 저장되며 대응하는 애플리케이션에서 볼 수 있습니다. DUT와의 연결문제 해결에 효과를 발휘합니다.

07

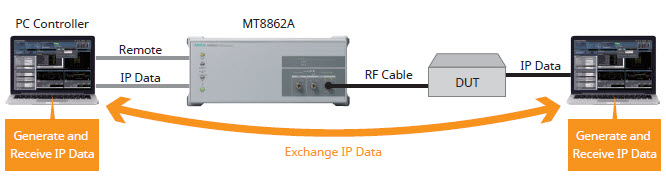

MT8862A 후면의 Ethernet 포트를 사용하여 외부 서버와 IP 데이터 전송이 가능합니다. MT8862A에 연결된 외부 서버와 DUT에 연결한 클라이언트 PC 사이에서 ping 등을 사용하여 IP 연결을 확인할 수 있습니다.
