MS2850A

Spectrum Analyzer/Signal Analyzer

문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com

Analysis Bandwidth 1GHz, EVM Performance < 1%

적용분야: 5G 및 위성통신 등의 마이크로파/밀리미터파 대역의 광대역 통신시스템 분야

제품 개요

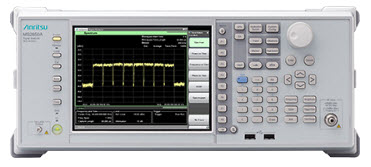

시그널 애널라이저 MS2850A는 분석 대역폭이 최대 1 GHz, 주파수 범위가 9 kHz~32 GHz 또는 44.5 GHz인 스펙트럼 애널라이저/시그널 애널라이저입니다. 5G 및 위성통신 등의 마이크로파/밀리미터파 대역의 광대역 통신시스템 분야에서 향후 더욱 증가할 것으로 예상되는 개발 수요에 대응하고, 뛰어난 가격 대비 성능으로 제조 비용 절감에 기여합니다.

주요 특징

관련 문서들

분석 대역폭: 1 GHz

넓은 다이내믹 레인지

5G 및 위성통신 등 마이크로파/밀리미터파 통신의 광대역화에 대응하는 분석 대역폭 1 GHz

FFT (고속 푸리에 변환) 분석을 사용한 시그널 애널라이저 기능으로 스펙트럼 표시 및 스펙트로그램 표시, 시간 경과에 따른 주파수 및 위상의 변화 등의 분석을 할 수 있습니다. 또 5G 측정에 필요한 대역폭을 커버하고 있으며, 5G 측정 소프트웨어를 사용하여 멀티 캐리어 신호를 일괄적으로 평가할 수 있습니다.

분석 대역폭: 255 MHz(표준), 510 MHz(옵션), 1 GHz(옵션)

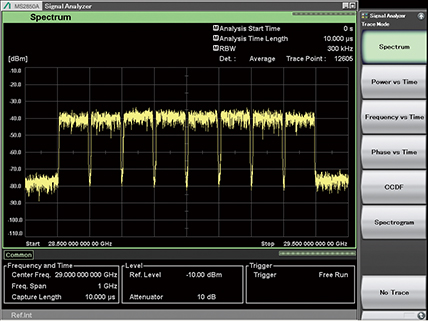

중심 주파수 29 GHz에서 100 MHz 대역폭 × 8 캐리어 스펙트럼

뛰어난 평탄도(flatness) 성능

1 GHz의 넓은 분석 대역폭에서 진폭 및 위상의 평탄도 성능^*1은 다른 시그널 애널라이저 이상의 성능을 가지고 있습니다^*2.
이 성능으로 MS2850 A는 5G 등의 광대역 통신에서 각 캐리어의 진폭과 위상을 보다 정확하게 측정할 수 있게 되어, 무선통신장치의 품질 향상에 기여합니다.

   중심 주파수: 28 GHz, 중심 주파수±500 MHz에서
   대역내 주파수 특성: ±1.2 dB(공칭값)
   대역내 위상 직선성: 5˚p-p(공칭값)

＊1: 당사 규격에서는 ‘대역내 주파수 특성’ 및 ‘대역내 위상 직선성’으로 규정
＊2: 2017년 5월 현재(당사 조사)

넓은 SFDR (Spurious Free Dynamic Range)

분석 대역폭 1 GHz에서 –70 dBc

MS2850 A는 분석 대역폭 1 GHz에서 ADC에 기인하는 스퓨리어스 발생을 낮게 억제하고 있습니다. 광대역 신호를 분석할 때 넓은 측정 다이내믹 레인지를 확보할 수 있습니다.

SFDR
800 MHz ≤ 주파수 < 4.2 GHz: –60 dBc(공칭값)
4.2 GHz ≤ 주파수 ≤ 44.5 GHz: –70 dBc(공칭값)

높은 ADC^＊3 클리핑 레벨
DANL^＊4과의 차이에 있어서 넓은 측정 다이내믹 레인지

MS2850 A는 분석 대역폭 1 GHz에서 높은 ADC 클리핑 레벨을 실현하고 있습니다. 이 성능은 실제 신호 입력 레벨과 감쇠기를 사용할 때와 광대역 신호를 입력할 때 상승하는 DANL과의 차이를 더 넓게 취할 수 있습니다. 5G 신호 측정 시에는 이 넓은 다이내믹 레인지 성능으로 보다 정확한 EVM 값을 얻을 수 있습니다. ADC 클리핑 레벨과 DANL의 차이의 다이내믹 레인지는, 예를 들어 28 GHz 대역에서 최대 140 dB 이상(참고치)을 확보하고 있습니다.

  중심 주파수: 28 GHz
  ADC 클리핑 레벨: 0 dBm^＊5(CW)
  DANL：–142 dBm/Hz^＊5
  다이내믹 레인지: 142 dB(참고치)

＊3：Analog to Digital Converter
＊4：Displayed Average Noise Level
＊5：meas. 설계 단계에서 측정한 값이며, 규격치로 보증하는 것은 아닙니다.

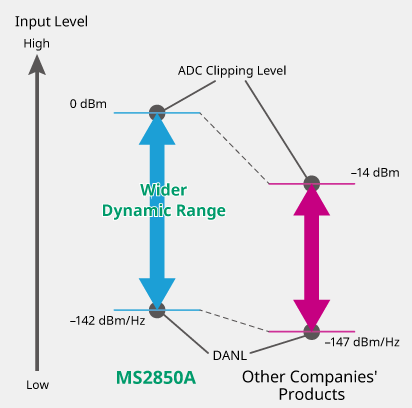

DANL이 다소 높아도 ADC 클리핑 레벨이 높으면 다이나믹 레인지가 넓어진다.
