Ciena 6500 Family

Packet-Optical Platform

제품 개요

Ciena의 6500 Packet-Optical Platform은 3개의 네트워킹 계층 (L0, L1, L2)을 단일 플랫폼에

통합한 장비로, 데이터센터간 상호연결을 위한 최적의 성능과 기능을 제공합니다.

6500은 자동화되고 간소화 운영을 실현하는 완전한 계측 기능과 내장된 지능형 기능을 모든 계층에서 제공합니다.

DS1/E1에서 100GbE/OTU4까지 이더넷, OTN, SDH/SONET, Fibre Channel 등 다양한 클라이언트 인터페이스를 지원하며, 10G/40G/100G/200G의 트렁크 포트를 지원합니다. 또한 표준 기반 서비스 인터페이스는 다양한 공급업체 간의 효율적인 상호 운용성을 보장합니다.

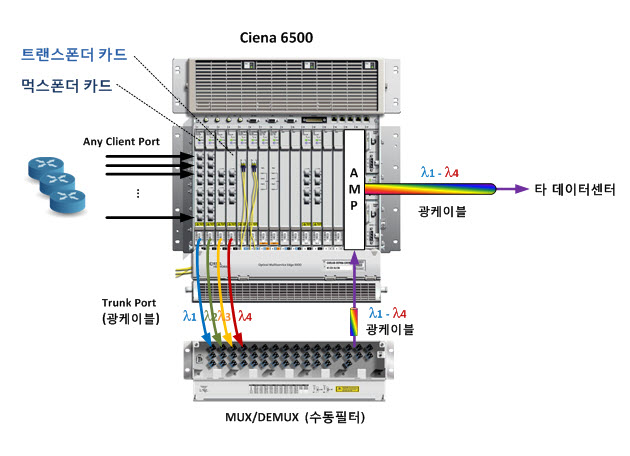

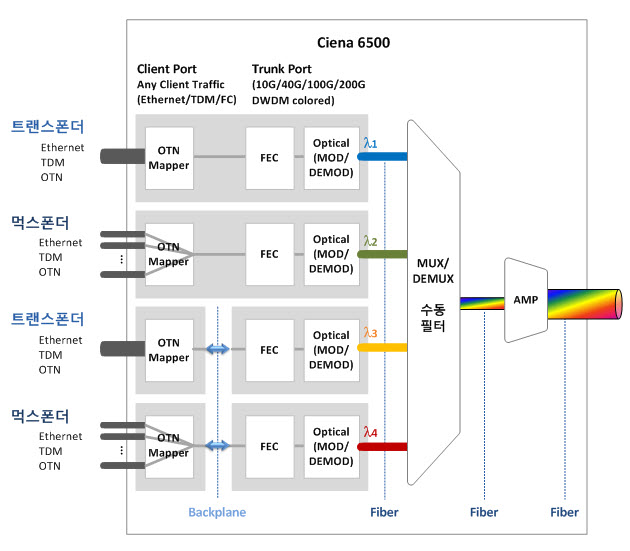

6500 장비의 구조

주요 기능


관련 문서


> 6500 장비 브러숴 [pdf]

> 6500을 이용한 데이터센터 연결 [web]

> 데이터 센터 상호연결 서비스를 위한

   고객가이드: 사설 광 네트워크 구축

   [전략 기술분서, pdf]

특징 및 장점


연락처
서울시 강남구 테헤란로 223

큰길타워 15층

전화: 02-6091-0280

팩스: 02-6091-0450

E-mail: ysuh@ciena.com
Web: www.ciena.kr

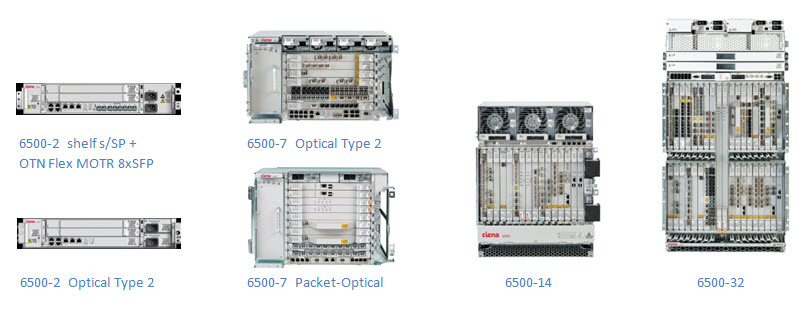

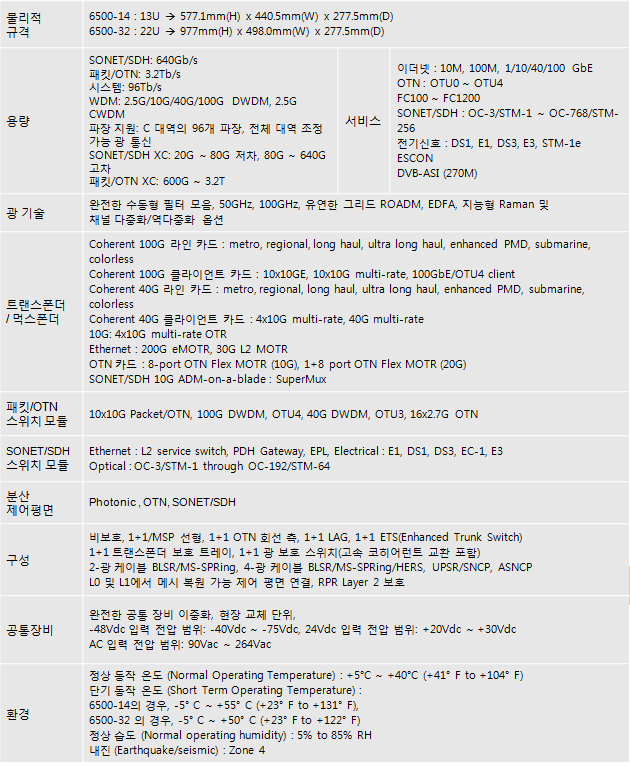

6500 제품 상세 명세

물리적 특성

6500-2:

2U 89mm (H) x 443.2mm (W) x 281mm (D)

2U 3.5인치 (H) x 17.5인치 (W) x 11.1인치 (D)

6500-7:

6U 267mm (H) x 440.5mm (W) x 281mm (D)

6U 10.5인치 (H) x 17.3인치 (W) x 11.1인치 (D)

6500-14:

13U 577.1mm (H) x 440.5mm (W) x 280 mm (D)

13U 22.7인치 (H) x 17.3인치 (W) x 11.0인치 (D)

6500-32:

22U 977mm (H) x 498.0mm (W) x 277.5mm (D)

22U 38.5인치 (H) x 19.6인치 (W) x 10.9인치 (D)

용량
• SONET/SDH: 640Gb/s
• 패킷/OTN: 3.2Tb/s
• 시스템: 96Tb/s
• WDM: 2.5G/10G/40G/100G/200G DWDM
• 파장 지원: C 대역의 96개 파장, 전체 대역

               조정 가능 광 통신
• SONET/SDH XC:

      20G ~ 80G 저차

      80G ~ 640G 고차
• 패킷/OTN XC: 600G ~ 3.2T

광 기술
• 완전한 수동형 필터군, 50GHz, 100GHz,
• 유연한 그리드 ROADM
• 무의존성, 무방향성, 무경합성
• Coherent Select 아키텍처
• EDFA, 지능형 Raman
• PinPoint Advanced Fiber Analytics

서비스
• 이더넷: 10M, 100M, 10GbE, 40GbE, 100GbE
• OTN: OTU0 ~ OTU4, ODUFlex
• FC100 ~ FC1200
• SONET/SDH:

     OC-3/STM-1 ~ OC-768/STM-256
• 전기: DS1, E1, DS3, E3, STM-1e
• ESCON
• DVB-ASI

트랜스폰더/먹스폰더
• 코히어런트 100GE/OTU4 트랜스폰더
• 코히어런트 100G 먹스폰더(10x10G)
• 코히어런트 100G 회선 카드: 메트로, 지역,
     장거리, 초장거리, 향상된 PMD, 해저
• 코히어런트 변조: 16QAM, 4ASK, QPSK,
     BPSK, 8D-2QAM
• 코히어런트 100G 클라이언트 카드:
     10x10GE, 10x10G 다중 속도,
     2x40G+2x10G, 100GbE/OTU4 클라이언트
• 코히어런트 40G 회선 카드:

     메트로, 지역, 장거리, 초장거리,

     향상된 PMD, 해저, 무의존성
• 코히어런트 40G 클라이언트 카드:

     4x10G 다중 속도, 40G 다중 속도
• 10G: 4x10G 다중 속도 OTR 및 회선 속도
     암호화
•  이더넷: 200G eMOTR, 30G L2 MOTR
• OTN 모듈: 8 포트 OTN Flex MOTR(10G),
     1+8 포트 OTN Flex MOTR(20G)
• SONET/SDH 10G ADM-on-a-blade:슈퍼먹스
• 10G 및 코히어런트 100G/200G에서

     운용되는 FIPS 인증 AES-256 회선 속도

     암호화 솔루션

패킷/OTN 교환 모듈
• 10x10G 패킷/OTN
• 100G DWDM, OTU4
• 40G DWDM, OTU3
• 16x2.7G OTN
• 48xGbE

SONET/SDH 교환 모듈
• 이더넷: L2 서비스 스위치, PDH Gateway, EPL
• 전기: E1, DS1, DS3, EC-1, E3
• 광학: OC-3/STM-1 ~ OC-192/STM-64

분산된 제어 평면
• Photonic, OTN, SONET/SDH

구성
• 비보호
• 1+1/MSP 선형
• 1+1 OTN 회선 측
• 1+1 LAG
• 1+1 ETS(Enhanced Trunk Switch)
• 1+1 트랜스폰더 보호 트레이
• 1+1 광 보호 스위치(고속 코히어런트

        복구 시간 포함)
• 2-광 케이블 BLSR/MS-SPRing
• 4-광 케이블 BLSR/MS-SPRing/HERS
• UPSR/SNCP
• ASNCP
• L0 및 L1에서 메시 복원 가능 제어 평면 연결
• MPLS-TP
• G.8032 이더넷 링 보호

공통 장비
• 완전한 공통 장비 이중화
• 현장 교체 단위
-48Vdc 입력 전압 범위:
-40Vdc ~ -75Vdc
• 24Vdc 입력 전압 범위: +20Vdc ~ +30Vdc
• AC 입력 전압 범위: 90Vac ~ 264Vac

환경 특성
• 운영 온도 범위가 넓은 6500-2 솔루션:
     -40°C ~ 65°C(-40°F ~ 149°F)
• 정상 작동 온도:

     +5°C ~ +40°C (+41°F ~ +104°F)
• 단기 작동 온도: 6500-2/7/14의 경우
     -5°C ~ +55°C (+23°F ~ +131°F),
• 6500-32의 경우

     -5°C ~ +50°C (+23°F ~ +122°F)
• 정상 작동 습도: 5% ~ 85% RH(상대 습도)
• 내진: Zone 4

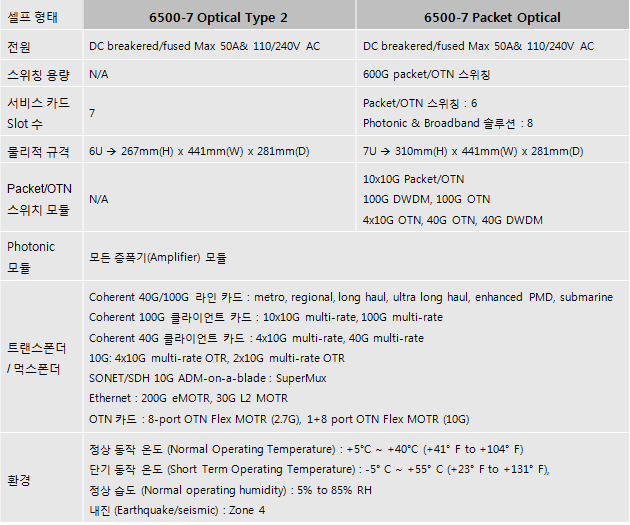

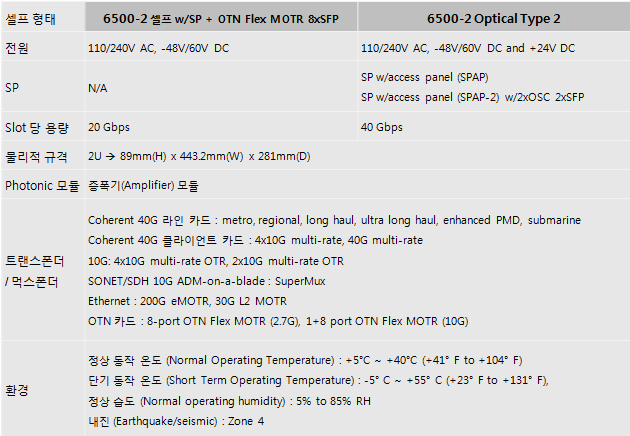

6500 모델별 상세 명세
