Ciena 5160




Ciena 5160

Service Aggregation Switch













제품 개요



Ciena 5160 Service Aggregation Switch는 엄격한 SLA(서비스 수준 계약)를 충족시키는 동시에

대용량의 데이터를 효율적으로 전달하고 집선하는 요구를 해결하는 방식으로 10GE 서비스의 경제성을 혁신합니다.


5160은 소형의 1RU 폼 팩터에서 매우 높은 10GE 밀도를 구현하며, 10GE SFP+ 트랜시버와 함께 1G SFP를 지원하는 뛰어난 유연성을 제공하기 때문에 최종 사용자 수요 증가에 따라 쉽게 마이그레이션할 수 있습니다. 이 스위치에 탑재된 업계 최고의 기능 세트를 통해 통신 사업자는 향후에 프리미엄급 이더넷 비즈니스나 3G/4G 모바일 백홀 애플리케이션으로 이동할 수 있는 비용 효과적인
진입점을 확보할 수 있습니다.


5160은 Ciena의 패킷 네트워킹 기술에 기반하며, 이 기술은 세계 통신 사업자들은 수 십만 대의 시스템에 구현함으로써 그 탁월성이 현장에서 입증되었습니다. 5160의 소프트웨어 아키텍처는 Ciena의 모든 패킷 네트워킹 포트폴리오 스위치에 사용되는 공통 SAOS(Service-Aware Operating System: 서비스 인식 운영 시스템)를 기반으로 하여 높은 운영 효율성과 일관된 시스템 및 서비스 특성을 제공합니다. SAOS는 다음을 포함하여 모든 패킷 네트워킹 애플리케이션에서 일관된 이점을 전달합니다.


> IEEE, IETF, MEF 및 ITU에서 제안한 신규 서비스 및 표준뿐 아니라 이더넷 기술의 최신 발전을

   신속하게 수용합니다.


> 공통 운용 및 서비스 프로비저닝 모델을 통해 효율성을 개선하고 비용을 절감합니다.


> 편재성을 제공하는 서비스를 통해 전체 네트워크에서 신규 서비스의 빠른 출시를 가능하게

   합니다.


> 다양한 공급 업체 장비와의 상호 운영성을 제공합니다.


> E-Line, E-VPLine, EP-LAN, E-VPLAN, E-Tree, E-VPTree 및 E-Access를 위한 완전한 MEF CE 2.0

   호환 이더넷 서비스를 제공합니다.







관련 문서


> 5160 장비 브러숴 [pdf]

데이터 센터 상호연결 서비스를 위한

   고객가이드: 사설 광 네트워크 구축

   [전략 기술분서, pdf]









특징 및 장점

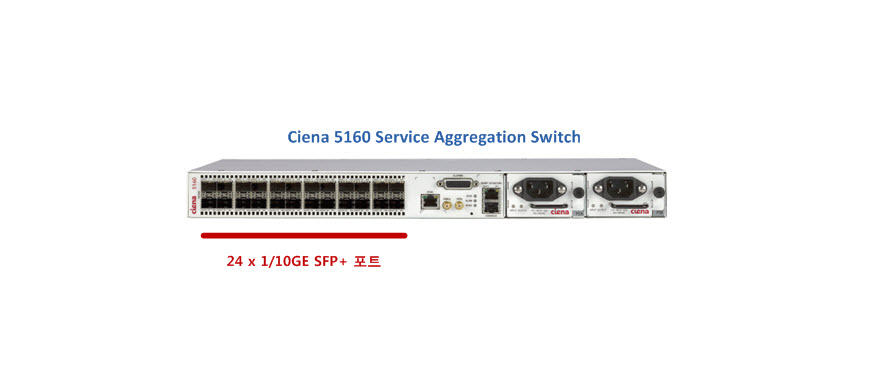

10GE/1GE 다중 속도 SFP+ 포트 24
개가 장착된 논블록킹의 회선 속도
아키텍처에서 구현된 업계 최고의
10GE 밀도를 특징으로 합니다.

가용성이 탁월하고 온도 내구성이 뛰어난 1RU 패키지에서 핫스왑 가능한 이중 AC또는DC 전력옵션을 제공합니다.
완전 자동화된 프로비저닝을 지원하여
OPEX를 최소화하고 서비스를 빠르게
개시하는 동시에, 내장된 서비스 활성화 시험 기능을 통해 서비스 "출생 신고서" 를 제공합니다.

E-Line, E-LAN, E-Tree 및 E-Acces
서비스에 대한 MEF CE2.0 사양을
준수합니다.

유연한 전송 옵션을 통합합니다. 이러한 옵션에는 G.8032 링, 802.1q VLAN,
802.1ad Provider VLAN(Q-in-Q),
IP/MPLS, MPLS-TP 및 PBB-TE가
포함됩니다.

종단 간 SLA 검증을 위해 온보드 회선
속도 성능 벤치마크 테스트 기능을
내장하고 있습니다.

성능 및 장애 관리를 위한 하드웨어
지원 OAM 기능을 갖추고 있습니다.

온보드 Stratum 3E 발진기를 활용하고
SyncE 및 1588v2 PTP 프로토콜을
통해 매우 높은 정확성을 가진 동기화
기능을 지원합니다.

Ciena의 OneControl Unified
Management System과 함께 운용할 수 있습니다.









5160 제품 상세 명세






인터페이스
• 24 x 1/10GE SFP+ 포트
• 1 x 10/100/1000M RJ-45 관리 포트
• 1 x 콘솔 포트(RJ-45, EIA-561)
• 16 x 외부 알람 입력
• 1 x RJ-45 동기화 입력/출력 포트
• 2 x SMB 동기화 입력/출력 포트


이더넷
• IEEE 802.3 이더넷
• IEEE 802.3z 기가비트 이더넷
• IEEE 802.3-2008 10 기가비트 이더넷
• IEEE 802.3u 100Base-TX(동선 SFP)
• IEEE 802.3ab 1000Base-T(동선 SFP)
• IEEE 802.1D MAC 브릿지
• IEEE 802.1Q VLAN - .1p 우선 순위 포함
• IEEE 802.1ad Provider Bridging(Q-in-Q)
• VLAN(전체 S-VLAN 범위 포함)
• TLS(Transparent LAN Service)를 위한
  VLAN 터널링(Q-in-Q)
• IEEE 802.3ad LACP(Link Aggregation
  Control Protocol)

• ITU-T G.8032 이더넷 링 보호 스위칭
• RSTP/MSTP(고속/다중 스패닝 트리)
• VLAN별 MAC Learning 제어
• 포트별 MAC Learning 제어
• 점보 프레임(9,216바이트)
• Layer 2 제어 프레임 터널링
• PFG(Private Forwarding Group)
• MEF CE 2.0 호환
  E-LINE: EPL, EVPL
  E-LAN: EP-LAN, EVP-LAN
  E-Access: Access EPL, Access EVPL
  E-Tree: EP-Tree, EVP-Tree


서비스 품질 (QoS)

• 포트당 8개 하드웨어 Queue
• CIR(Committed Information Rate) 및

  EIR(Excess Information Rate)
• 분류 기준:
  IEEE 802.1D 우선 순위
  VLAN, 소스 포트, 대상 포트,
  IP 우선권 및 IPDSCP

• Layer 2, 3, 4 서비스 품질
• 포트당 Ingress 측정
• 포트별/CoS별 Ingress 측정
• 포트별/VLAN별 Ingress 측정
• 포트당 최대 8,000개 Ingress 측정기
• 시스템당 최대 8,000개 Ingress 측정기
• S-VLAN 우선 순위 매핑에 대한 C-VLAN

  우선 순위
• C-VLAN ID에 기반한 S-VLAN 우선 순위
• VLAN별 분류, 측정 및 통계치
• Egress Queue에 대하여 CIR 및 EIR 트래픽을
  통한 포트별, VLAN별 QoS


멀티캐스트 관리
• RFC 2236 IGMPv2 Snooping
• IGMP 도메인
• IGMP 메시지 필터링
• IGMP Inquisitive Leave
• 브로드캐스트/멀티캐스트 스톰 제어
• 알 수 없는 멀티캐스트 필터링
• 알려진 프로토콜 전달


캐리어 이더넷 OAM
• IEEE 802.1ag CFM(Connectivity Fault
  Management)

• IEEE 802.3ah EFM(Ethernet in the First Mile)
• IEEE 802.1AB LLDP(Link Layer Discovery
  Protocol)

• ITU-T Y.1731 성능 모니터링
• 10GE에서 RFC 2544 성능 벤치마크 테스트
  생성 및 반영

• ITU-T Y.1564 이더넷 서비스 활성화
• RFC 5618 TWAMP 응답기 및 수신기
• TWAMP 송신기
• TWAMP +/- 1ms 타임스탬프 정확도
• 다잉 개스프(Syslog 및 SNMP 트랩 포함)


서비스 보안성
• Common Criteria EAL2 호환 및 인증
• Egress 포트 제한
• IEEE 802.1X 포트 기반 네트워크 액세스
  제어(RADIUS/MD5)

• Layer 2, 3, 4 프로토콜 필터링
• 브로드캐스트 방지
• 사용자 접속 권한
• 포트별 또는 VLAN별 서비스 액세스 제어
• 하드웨어 기반 DOS 공격 방지



동기화

• ITU-T G.8262/G.8264 EEC 옵션 1 및 옵션 2
• ITU-T G.781
• IEEE 1588v2(OC & BC*)
• ITU-T G0.8261
• ITU-T G.8265/G8265.1
• ITU-T G0.8271
• ITU-T G.8275/G.8275.1/G.8275.2
• ITU-T G0.823/G0.824
• ITU-T G0.813
• GR-1244
• Stratum3E 발진기
• 외장형 타이밍 인터페이스
• BITS 입력 또는 출력(1.544MHz,
  2.048MHz, 2Mbps, 64kcc/6312kcc)
  10MHz, 1.544MHz, 2.048MHz 입력
  또는 출력
  GPS 1PPS 입력 또는 출력
  ToD 입력 도는 출력(NMEA 0183, MSTS)


MPLS/VPLS
• RFC 2205, 3031, 3036, 3985 MPLS PWE3
  (Pseudowire Emulation Edge-to-Edge)

• RFC 5654 MPLS-TP(Transport Profile)
  LSP 정적 프로비저닝
  1:1 터널 보호
  Gal/Gach를 통한 LSP BFD

• MPLS VPWS(Virtual Private Wire Service)
• RFC 4762 VPLS(가상 전용 LAN 서비스) 및
  H-VPLS(계층적 VPLS)

• VPLS 및 H-VPLS용 Provider Edge(PE-rs) 기능

• 다중 VPLS 메시 가상 회선을 사용한 VPLS
• 허브 및 스포크 가상 회선을 사용한 H-VPLS
• H-VPLS 구축용 MTU-s 기능
• MTU-s 멀티 호밍(개별 PE-s 스위치에 대한
  중복 VC)

• MPLS 가상 회선(H-VPLS 스포크 가상 회선)
• PBB-TE 서비스 인스턴스(H-VPLS 스포크
  가상 회선)

• Q-in-Q 이더넷 가상 회선(H-VPLS 스포크
  가상 회선)

• MPLS LSP(Label Switch Path) 터널 그룹
• MPLS LSP(라벨 스위치 경로) 터널 중복 기능
• MPLS 가상 회선을 통한 Layer 2 제어 프레
  임 터널링

• RFC 3209 RSVP-TE(MPLS 터널 신호용)
• RFC 3630 OSPF-TE(MPLS 터널 경로용)
• RFC 3784 IS-IS-TE(MPLS 터널 경로용)
• RFC 3036 LDP & Targeted LDP(VPLS VC
  신호용)

• RFC 4090 MPLS Fast ReRoute 신호 처리
• LSP Ping & Traceroute


PBB-TE
• IEEE 802.1Qay PBB-TE
• IEEE 802.1ah PBB 프레임 형식
• PBB-TE 멀티 호밍 보호 장애 조치
• PBB-TE 터널용 IEEE 802.1ag CFM
• PBB-TE 서비스 인터페이스용 IEEE 802.1ag
  CFM

• PBB-TE Full B-VID 및 I-SID 주소 범위
• PBB-TE 터널 및 서비스 측정


네트워크 관리
• 향상된 CLI
• CLI 기반 구성 파일
• SNMP v1/v2c/v3
• SNMPv3 인증 및 메시지 암호화
• RFC 1213 SNMP MIB II
• RFC 1493 Bridge MIB
• RFC 1643 이더넷형 인터페이스 MIB
• RFC 1573 MIB II 인터페이스
• RFC 1757 RMON MIB - 영구 구성 포함
• RFC 2021 RMON II 및 RMON 통계
• VLAN별 통계
• RADIUS 클라이언트 및 RADIUS 인증
• TACACS + AAA
• RFC 2131 DHCP 클라이언트
• RFC 1305 NTP 클라이언트
• RFC 1035 DNS 클라이언트
• 텔넷 서버
• RFC 1350 TFTP(간이 파일 전송 프로토콜)
• RFC 959 FTP(파일 전송 프로토콜)
• SFTP(보안 파일 전송 프로토콜)
• 보안 셸(SSHv2)
• Syslog(Syslog Accounting 기능 포함)
• 포트 상태 미러링





• VLLI/RLLF(Virtual Link Loss Indication/
  Remote Link Loss Forwarding)
• 이중 스택 IPv4/IPv6 관리 평면
• 로컬 콘솔 포트
• Ethernet Services Manager를 통한 통합적

  관리
• TFTP를 통한 원격 자동 구성


MAC 주소 테이블 용량
• 128,000개 MAC 주소


전력 요구 사항
• DC 입력: -48, -/+36, -/+24 VDC(정격)
• AC 입력: 100V, 240V AC(정격)
• AC 주파수: 50/60Hz
• 최대 전원 입력: 175W


관련 기관 승인
• 승인 기관 마크:
  NRTL(캐나다 표준 협회)
  CE 마크(유럽 연합 인증)
  EMC Directive(2004/108/EC)
  LVD Directive(206/95/EC)
  RoHS2 Directive(2011/65/EU)
  Australia C-Tick(오스트레일리아/뉴질랜드)
  VCC(일본)

• 배기가스:
  FCC Part 15 Class A
  캐나다 산업성 인증 ICES-003 Class A
  VCCI Class A
  CISPR 22 Class A
  GR-1089 Issue 6
  EN 55022

• 내성(EMC):
  CISPR 24
  EN 55024
  GR-1089 Issue 6
  EN 300,386

• 전력:
  ETSI EN 300 132

• 안전:
  EN 60950-1
  CAN/CSA C22.2 No. 60950-1-07
  UL 60950-1 2판

• 환경:
  RoHS Directive(2011/65/EU)
  WEEE 2002/96/EC


환경 특성
• GR-63-CORE, Issue 4 - NEBS Level 3
• GR-1089 Issue 6 - NEBS Level 3
• GR-3108 Issue 2 OSP(실외 설비) Class 2
  의 네트워크 장비

• ETSI 300 019 Class 1.2, 2.2, 3.2
• 작동 온도:
  -40°C ~ +65°C(-40°F ~ +149°F)

• 보관 온도:
  -40°C ~ +70°C(-40°F ~ +158°F)

• 상대 습도:
  5% ~ 90% (비응축)


물리적 특성
• 크기:
  444mm (W) x 252mm (D) x 44mm (H)
  17.5인치 (W) x 9.9인치 (D) x 1.75인치 (H)

• 무게:
  5.3kg(11.6파운드)
