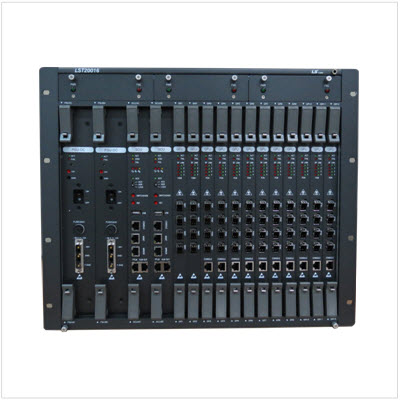

DSW5116

G-PON OLT / L3 Switch

기본 정보

모델명	DSW5116
장비유형	L3 스위치 또는 G-PON OLT
응용분야	통신사업자, 기업, 공공 등
스위칭 용량	240Gbps (Throughput 178Mpps)
인터페이스	다운링크: 최대 40개 GE포트 업링크: 2개의 10GE
주요 특징	• FTTH 서비스를 위한 G-PON OLT로 운용할 수 있고 동시에 Ethernet 서비스로 운용할 수 있는 하나의 장비로 네트워크 환경에 유연하게 대응할 수 있는 시스템
크기	430mm(W) x 240mm(D) x 390mm(H)
Data sheet	Download Data Sheet

제품 개요

대유신소재의 DSW5116은 네트워크 환경에 따라 FTTH서비스를 위한 G-PON OLT와 Ethernet 서비스를 위한 중용량 Gigabit Ethernet L3집선 스위치로 사용할 수 있는 시스템입니다.
하나의 장비로FTTH서비스와 Ethernet 서비스를 동시에 운용할 수 있는 유연하고 효율적인 시스템을 제공합니다.

멀티 서비스
• FTTH 서비스를 위한 G-PON OLT로 운용할 수 있고, 동시에 Ethernet 서비스로 운용할 수 있는 하나의 장비로 네트워크 환경에

유연하게 대응할 수 있는 시스템입니다.
• FTTH 서비스는 최대 40개의 G-PON 포트와 2개의 10G 업링크 포트 또는 8개의 Gigabit Ethernet 포트로 운용할 수 있습니다.
• Ethernet 서비스는 최대 48개의 Gigabit Ethernet 포트 또는 40개의 Gigabit Ethernet 포트와 2개의 10G 포트로 운용할 수 있습니다.

고성능 서비스
고속의 Non-blocking switch fabric 성능을 안정적으로 유지하며, 최대 240Gbps 스위칭용량 및 178Mpps 속도를 지원합니다.

이중화
Power, System Controller/Switch Unit, PON-Link까지 모든 이중화를 구현하여 완벽하게 안정된 서비스를 보장할수 있는 시스템입니다.

네트워크 및 시스템관리
SNMP v1/v2/v3 및 MIB II를 적용하여 원격에서 보다 간편하게 네트워크를 관리할 수 있습니다. CLI 및 USB 포트를 통한 OS(firmware) upgrade가 가능하여 시스템 설정 및 운용상의 편리를 더욱 높였습니다.

보안기능
관리자 인증 프로토콜 RADIUS와 TACACS+를 통해 허가된 사용자만이 관련장비를 엑세스할 수 있도록 함으로써, 시스템 관리 및 네트워크 관리의 보안성을 높였습니다.

제품 상세 명세

L2 Features
• Port-based VLAN, IEEE 802.1q Tagged VLAN
• VLAN stacking (Q-in-Q)/VLAN Translation
• 802.1p packet priority
• Spanning Tree Protocol(STP/RSTP/MSTP)
• 802.3ad Link Aggregation Control Protocol
• Jumbo frame 9KB
• Self loop detection

L3 Features
• Static Routing, RIPv1/v2, OSPFv2, BGPv4,

VRRP
• Multiple default gateway

G-PON
• Compliance with G-PON OLT ITU-T G.984
• ITU-T G.984 OMCI. ITU-T 984.3 DBA

(SR/NSR)
• Up to 60Km logical reach, 128bit AES, FEC
• ONU/ONT management : Vlan operation,

QoS, filter, Rouge ONU, VoIP(SIP), SW

upgrade

Redundancy
• Control/Switch redundancy (Active/Standby)
• GPON-Link redundancy

Multicast
• IGMP v1/v2/v3
• IGMP snooping / IGMP static join
• IGMP redundancy proxy
• PIM-SM/SSM

Security
• ALC (Access Control Lists)
• Storm control (broadcast, multicast, DLF)
• IP packet filtering, DoS Protection
• NetBIOS, NetBEUI, NBT, CIFS, SSDP, WSDD

filtering

Management
• CLI(serial / Telnet)
• Dual OS (firmware)
• Remote OS upgrade (FTP/ TFTP)
• Multiple configuration files
• Remote configuration upgrade (FTP/TFTP)
• Port/Protocol mirroring
• SNMP v1/v2/v3
• RMON history
• Syslog
• DHCP server, relay agent with option82
• RADIUS, TACACS+, SSH
• PPPoE Intermediate Agent
• Ethernet OAM (802.3ah EFM Standard Full

support)

Memory
• RAM 1Gbyte
• FLASH 128Mbyte

Interface
• GEU (Gigabit Ethernet Unit) 최대 12개까지

실장가능
- 4port 100/1000BASE-X(SFP)
• XEU (10Gigabit Ethernet Unit) 최대 2개까지

실장가능
- 1ports 10GbE (XFP)
• GPU (G-PON Unit) 최대 10개까지 실장가능
- 4port GPON
• SCU (Switch Control Unit)
- 최대 2개까지 실장가능(이중화)
- MGMT port (10/100BASE-T, RJ-45)
- Console port (RS232C, baudrate 9600,

RJ-45)
- Mirror port (1000BASE-T, RJ45)
- USB port, Alarm Out, Telemetry

Performance
• 240Gbps Switching fabric, 178Mpps

Throughput
• 32K MAC address
• 4K 802.1Q VLAN, 16K L3 Table(V4), 8K

L3Table(V6)
• 16K LPM(V4), 8K LPM(V6)
• 1K Multicast(L2), 4K Multicast(L3)

Power
• Operating Power AC 88V~264/

VAC 50~60Hz Free Voltage
• Power Consumption 540Watts(5V * 6A)
• Operating Temperature 0℃ ~50℃
• Operating Humidity 10 ~ 95%(Non-

condensing)

Dimensions
• Dimension(W/H/D)

430mm x 390mm x 240mm

Warranty
• One-year(12month) return to factory parts
