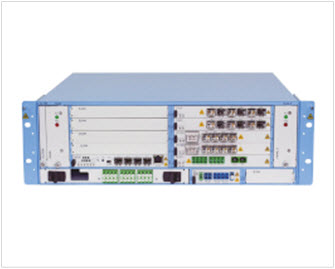

HFR / 제품 / Fronthaul WDM / Fronthaul Active WDM COT/RT - HSN-8300

모델명	HSN-8300
장비유형	Active WDM COT/RT
업링크	CWDM, DWDM
다운링크	CPRI (Option 2/3/5/7), OBSAI (3.072/6.144Gbps), GE, E1/STM-1
CPRI 용량	36 CPRI links
크기	483(W)x435(D)x134(H) mm, 3U
도입사례	SK Telecom
관련 솔루션	HFR의 Mobile Fronthaul 솔루션
관련 제품	HSN-8500 \| HSN-8110 \| HSN-8100

제품 개요

HSN-8300은 경제적이고 확장성이 뛰어난 flexiHaul 제품군에 속한 제품입니다. 높이가 3U인 HSN-8300도 소형입니다.

flexiHaul 제품군의 다른 장치들처럼 HSN-8300는 플러그인 서비스 카드를 사용하는 유연한 단계식 확장(pay-as-you-grow) 아키텍처를 갖추고 있으므로, 고객이 지원 서비스를 임의로 조합하여 선택할 수 있으며, 장치 작동과 유지관리도 수월합니다.

이 장치에는 다크 파이버 CWDM / DWDM를 통하여 서비스를 전송하는데 사용되는 8개의 서비스 슬롯이 포함되어 있습니다.

HSN-8300은 라인 보호 기능으로 P2P, MP2MP, CHAIN 및 RING 토폴로지를 지원합니다.
뿐만 아니라, HSN-8300은 트래픽 프로비저닝과 전반적인 시스템 모니터링을 모두 수행하는데 필요한 도구를 갖추고 있는 EMS로 효율적으로 관리됩니다.

제품 특징

• BBU와 RRH 사이의 C-RAN 아키텍처에 있는

CPRI/OBSAI fronthaul 인터페이스
• 분산 RAN 아키텍처의 이더넷 backhaul 인터페이스
• 2G BTS의 TDM backhaul 인터페이스
• Femto나 Wi-fi와 같은 스몰 셀용 G-PON backhaul
• 파장 스위칭, 그루밍 및 집선

응용분야

• CPRI/OBSAI fronthaul interface in C-RAN architecture

between BBU and RRHs
• Ethernet backhaul interface for distributed RAN

architecture
• TDM backhaul interface for 2G BTS
• G-PON backhaul for small cells such as Femto and

Wi-Fi
• Wavelength switching, grooming and aggregation

제품 세부 기능

• CPRI (option 2, 3, 5, 7), OBSAI (3.072, 6.144 Gbps),
GbE, G-PON, E1, STM-1
• Multi-protocol support
• Supports 1 or 2 rings
• 4 x CPRI muxing into a 10 Gbps line
• CPRI delay (one-way):
transponder < 1 ㎲
muxponder < 3 ㎲
• Jitter : less than ± 2 ppb
• Ring protection less than 50 ms
• FEC (Forward Error Correction) support
• Topology : point to point, ring, linear chain

Architecture
• High scalability (Max. 36 ports CPRI)
• Plug-in architecture: any module in any slot

OAM and maintainability
• Local / remote logical loopbacks
• Connectivity, signal level, delay, distance measurement
• Alarms, statistics, performance monitoring
• Remote management via optical supervisor channel
(OSC)

도입 사례

► SK Telecom

연락처

(주)에치에프알

경기도 성남시 분당구 성남대로 43번길 10

하나 EZ타워 5층

E-MAIL: resonant@hfrnet.com

TEL: 031-712-7768

FAX: 031-712-7948

관련 정보

Datasheet

flexiHaul HSN-8300 data sheet

관련 솔루션

HFR의 Mobile Fronthaul 솔루션

관련 제품

HSN-8500

HSN-8110

HSN-8100

White papers

HFR's Mobile Fronthaul Solutions for LTE-A Era

Netmanias Interview with HFR - Fronthaul Solutions for LTE/LTE-A C-RAN (Cloud RAN)
