5G 특화망 구축 서비스

무선망 설계

통신 공사

통신 감리

무선망 설계

뉴젠스가 5G특화망을 설계하여 드립니다.

설계란 5G 특화망 주파수인 4.7GHz, 28GHz에 대한 전파 도달거리 계산, 설비의 시공, 장비 구축 등에 관한 계획을 설계도서에 구체화하는 것을 말합니다. 전문 용역업자의 도움을 받아 설계 목표 및 기준 정립, 기초설계 및 현장실사, 무선망 시뮬레이션, 간섭분석, 최종 설계 단계의 과정을 걸쳐 설계도서를 산출할 수 있습니다.

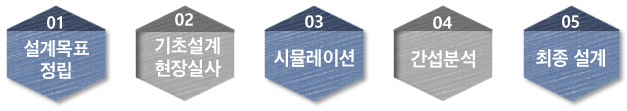

01	설계 목표 정립	제공 서비스 및 커버리지 정의
02	기초설계 및 현장실사	전파환경조사
		장비/안테나 설치 가능 여부 조사
		광/인입 가능 여부 조사 등
03	시뮬레이션	커버리지 및 용량 설계
04	간섭 분석 (셀 설계)	인접 채널 전파 혼•간섭 고려
05	최종 설계	고정기지국 수량산출, 안테나 방향 확정

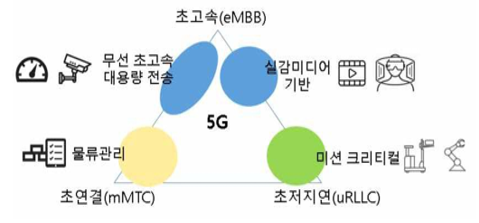

설계 목표 정립

제공서비스 및 커버리지 정의: 5G 특화망을 통해 사업장 내 적용하려는 서비스를 정의합니다. 서비스별 속도(Throughput), 지연(Latency) 등의 요구 성능을 산정하고 정의합니다. 더불어 단말의 이동성(Mobility)에 따른 서비스 연속성을 위한 무선 커버리지 범위를 서비스 요구 사항에 맞게 결정합니다.

기초설계 및 현장실사

기초 설계 (전파환경조사): 무선망 설계 엔지니어링 전문업체(또는 장비 공급사)에게 5G 특화망 서비스 제공범위에 대한 사업장 도면을 제공하여 기초 설계를 수행하고 기지국 설치 가능 위치 등을 1차 현장 실사를 통해 확인합니다.

현장 실사 (장비/안테나 설치가능여부, 광/전원 인입 가능 여부 조사): 무선망 설계 엔지니어링 전문업체(또는 장비 공급사)에게 5G 특화망 서비스 제공범위에 대한 사업장 도면을 제공하여 기초 설계를 수행하고 기지국 설치 가능 위치 등을 1차 현장 실사를 통해 확인합니다

커버리지 및 용량설계 (시뮬레이션)

설계목표와 현장실사를 통해 기획한 치국 위치에서의 셀 시뮬레이션을 수행합니다. 주파수와 전파환경에 맞는 전파모델 등을 활용한 RF 시뮬레이션 툴을 통해 무선망 커버리지에 따른 5G 특화망의 필드 서비스 품질을 예측할 수 있습니다.

더불어, 최번시(Busy Hour)에서의 소요되는 트래픽 용량, 향후 확장성을 고려하여 셀 용량을 계산함으로써 4.7GHz대역의 100MHz대역폭 및 28GHz대역의 600MHz대역폭 중 사업장에 필요한 적정 주파수 대역폭을 산출할 수 있습니다. 서비스별 예상 트래픽을 단말 장치수를 고려하여 산정하고 그에 따른 주파수 소요량을 계산합니다.

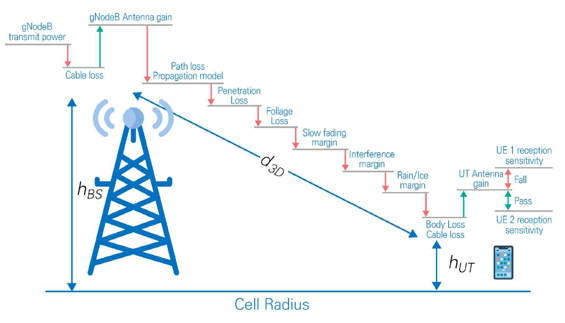

[5G NR 링크버짓(Link Budget) 개념도]

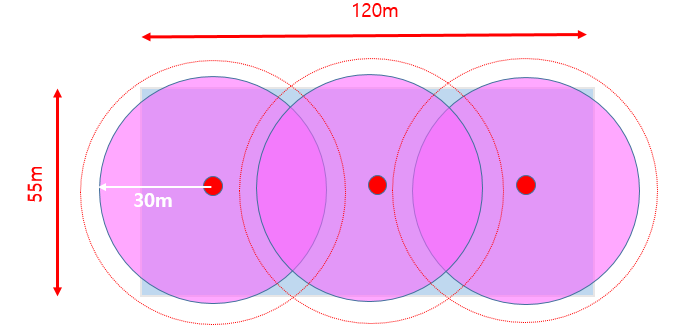

예시

A. 사업장 면적(물류 센터 등): 가로 120m x 세로 55m = 6600㎡
B. 한 개 안테나의 셀 면적: 반경 (30m)² x π = 2827㎡
C. A와 B 조건에 의하여 1개 층의 안테나 개수 = 3개 (2.3개 이상으로 계산됨)
D. 안테나 커버리지 중첩 및 셀 엣지 고려
E. 빨간 바깥쪽 원을 셀 엣지로 부르며 한 개 안테나 커버리지 반경이 35m 이상이라면 음영지역 없이 전체를 서비스할 수 있음
F. 두꺼운 콘크리트 벽체로 가로막히거나 방해물로 전파 경로가 블럭되는 경우 안테나수를 추가하면 무선망 커버리지를 충분히 확보할 수 있음.

간섭 분석 (셀 설계)

인접채널 전파 혼•간섭 고려: 인접지역에 위치한 타 특화망 사이트 또는 중계용 마이크로웨이브 설비로 부터의 혼〮간섭 영향 등 구축하고자 하는 사업장 내 전파환경 측정을 통해 기 운용중인 장비 또는 시스템에서 발생하는 주파수와 전계강도를 확인하고 신규 설치 장비에 대한 전파 간섭영향을 분석합니다.

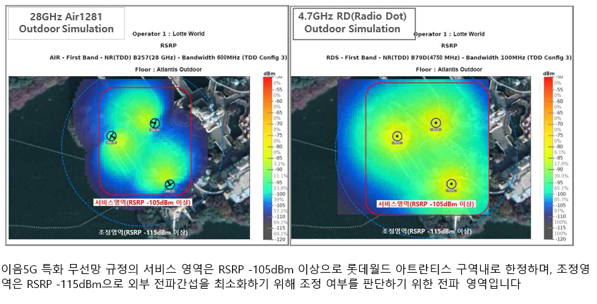

[RF 시뮬레이션 - 옥외]

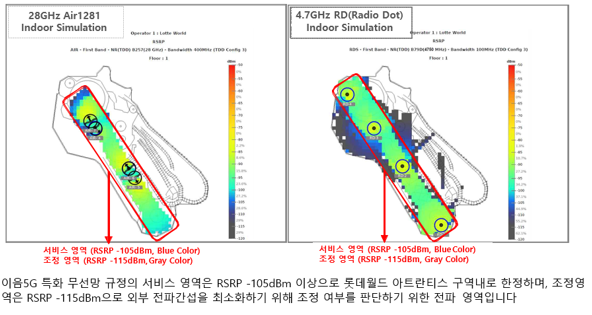

[RF 시뮬레이션 - 옥내]

최종 설계

고정기지국 수량산출, 안테나 방향 설정: 네트워크 설계과정을 걸쳐 특화망 정보통신공사에 관한 설계도면 및 시방서, 공사비 명세서, 기술계산서 등 설계도서를 최종적으로 산출할 수 있습니다. 네트워크 설계에 대한 전반적인 절차는 정보통신 전문 엔지니어링 용역업자에게 맡겨 수행해야 합니다.

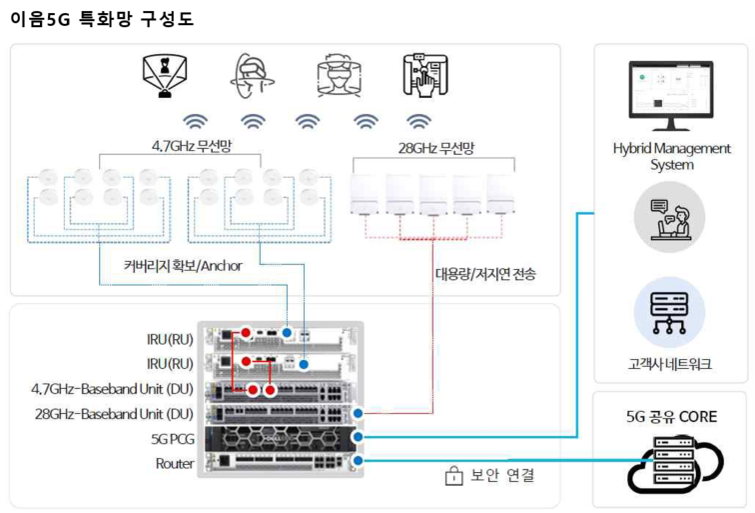

구분	ITEM	개수	Description
NC Small	Network Core (Small Capacity)	1	Core용 HW
DU	BB 6631	1	Digital Unit
Power	Power Supply 6250	1
IRU	IRU 8848	1
DOT	DOT 4479	4	RF와 Internal Antenna
GNSS	GNSS	1	Synchronization
SIM	SIM 50개 Set	1	Micro SIM
ETC	SFP+ CPRI & 10GBase-LR	2	광모듈
ETC	Omnikey 3121 SIM Writer	1	SIM Write

최종 설계 단계에서는 네트워크의 안정성 및 신뢰성 확보를 위해 네트워크 보안인증, 기지국 이중화, 전송망 이중화, 예비전원 확보 방안 등을 고려해야 합니다.

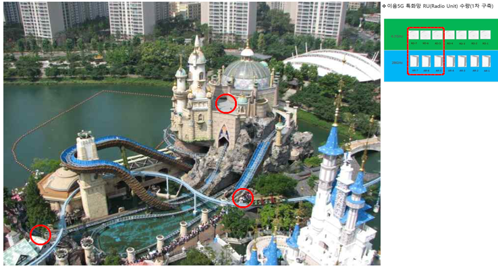

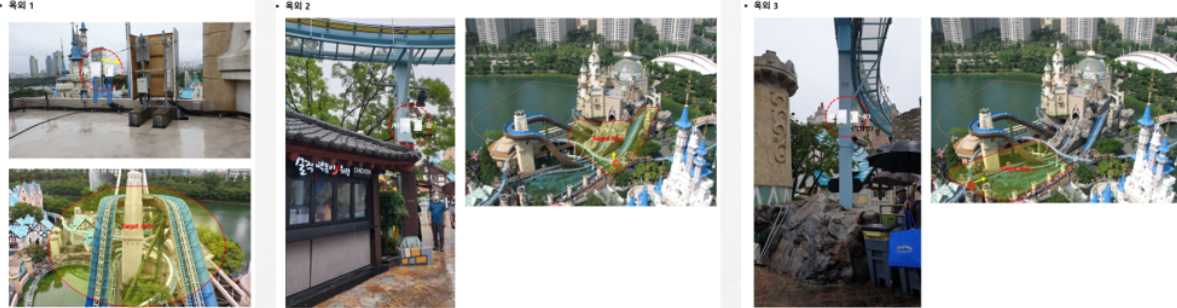

5G 특화망 설계 사례
