• IGMP Snooping을 지원하지 않는 L2 스위치(지금은 그런 장비가 없겠지만요)가 Multicast 트래픽을 수신하는 경우에는 Broadcast 패킷과 동일하게 모든 포트로 Multicast 트래픽을 flooding 합니다.
• 하지만 IGMP Snooping을 지원하는 L2 스위치의 경우, Multicast 트래픽을 요청한 단말들에게만(해당 포트들로만) Multicast 트래픽을 전달합니다.

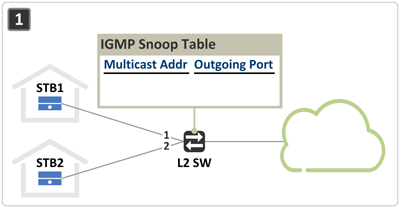

• STB1은 L2 스위치 1번 포트에 연결되어 있고, STB2는 2번 포트에 연결되어 있습니다. 아무도 실시간 방송 요청을 하지 않았으므로 STB과 L2 스위치로는 Multicast 스트림이 수신되고 있지 않습니다.

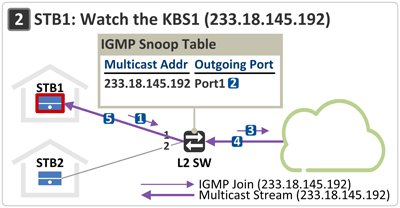

[2] STB1 이용자가 KBS1 채널 선택: KBS1 채널에 대한 IGMP Join(233.18.145.192) 보내기

1. STB1은 KBS1 채널에 대한 IGMP Join(233.18.145.192) 메시지를 IP 망으로 전송하고,
2. L2 스위치가 IGMP Join 메시지를 가로채서 "Port 1에서 Multicast 스트림 233.18.145.192를 요청했음"을 IGMP Snoop Table에 기록합니다.
3. L2 스위치는 현재 Multicast Stream(233.18.145.192)을 수신하고 있지 않으므로 STB1이 보낸 IGMP Join 메시지를 업링크를 통해 IP 망으로 보내고,
4. IP 망으로 부터 Multicast Stream(233.18.145.192)을 수신합니다.
5. 그러면 IGMP Snoop Table에 기록된 정보를 토대로 Multicast Stream(233.18.145.192)을 Port 1로 전송하여 STB1이 수신할 수 있도록 합니다. (다른 Port로는 전송하지 않음)

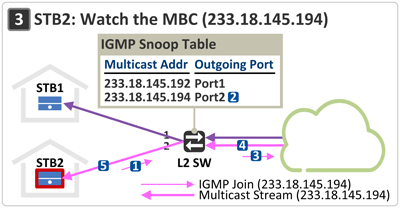

[3] STB2 이용자가 MBC 채널 선택: MBC 채널에 대한 IGMP Join(233.18.145.194) 보내기

1. STB2는 MBC 채널에 대한 IGMP Join(233.18.145.194) 메시지를 IP 망으로 전송하고,
2. L2 스위치는 이 메시지를 가로채서 "Port 2에서 Multicast 스트림 233.18.145.194를 요청했음"을 IGMP Snoop Table에 기록합니다.
3. L2 스위치는 현재 Multicast Stream(233.18.145.194)을 수신하고 있지 않으므로 STB2가 보낸 IGMP Join 메시지를 업링크로 전송하고,
4. 업링크를 통해 Multicast Stream(233.18.145.194)을 수신합니다.
5. 그리고 IGMP Snoop Table에 기록된 정보를 토대로 Multicast Stream(233.18.145.194)을 Port 2로 전송하여 STB2가 수신할 수 있도록 합니다.

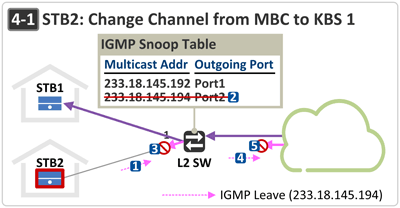

[4-1] STB2 이용자가 MBC에서 KBS1으로 채널 변경 - 1단계: MBC 채널에 대한 IGMP Leave(233.18.145.194) 보내기

1. STB2는 현재 수신되고 있는 MBC 채널(Multicast 스트림)을 더 이상 받지 않기 위해 IGMP Leave(233.18.145.194) 메시지를 IP 망으로 전송하고,
2. L2 스위치는 IGMP Leave 메시지를 가로채서 IGMP Snoop Table에 기록되어 있던 {233.18.145.194, Port 2} 정보를 삭제합니다.
3. IGMP Snoop Table에 정보가 삭제됨과 동시에 L2 스위치는 더 이상 Port 2로 Multicast Stream(233.18.145.194)을 전달하지 않습니다(Fast Leave).
4. 그리고 L2 스위치는 Multicast Stream(233.18.145.194)을 수신할 STB이 더 이상 아무도 없으므로 STB2가 보낸 IGMP Leave 메시지를 업링크로 보내어
5. 더 이상 Multicast Stream(233.18.145.194)이 L2 스위치로 수신되지 않도록 합니다.

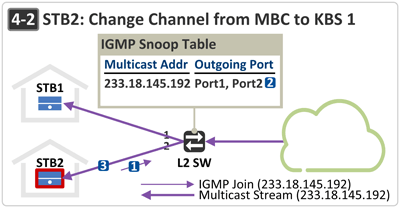

[4-2] STB2 이용자가 MBC에서 KBS1으로 채널 변경 - 2단계: KBS1 채널에 대한 IGMP Join(233.18.145.192) 보내기

1. STB2는 IGMP Leave(233.18.145.194) 메시지를 보낸 직후 KBS1 채널에 대한 IGMP Join(233.18.145.192) 메시지를  IP 망으로 전송하고
2. 이를 가로챈 L2 스위치는 IGMP Snoop Table에 Port 2 정보를 추가합니다.
3. L2 스위치는 IGMP Snoop Table에 Port 2를 추가함과 동시에 Port 1과 함께 Port 2로도 Multicast Stream (233.18.145.192)을 전송합니다(업링크 포트로 받은 Multicast 스트림을 2개의 다운링크 포트로 전달 - Multicasting 합니다). [2]번 과정에 의해서 Multicast Stream(233.18.145.192)이 이미 L2 스위치로 수신되고 있었으므로 STB2가 보낸 IGMP Join(233.18.145.192) 메시지는 업링크로 전달하지 않습니다(IGMP Snooping with Report/Leave Suppression - 이미 수신하고 있는 Multicast 스트림을 또 달라고(IGMP Join) 할 필요가 없잖아!).

▶ 역자 주: IGMP Snooping 모드에 따라 IGMP Join 메시지를 업링크로 전달 할 수도 있고(IGMP Transparent Snooping), 안 할 수도 있습니다(IGMP Snooping with Report/Leave Suppression).

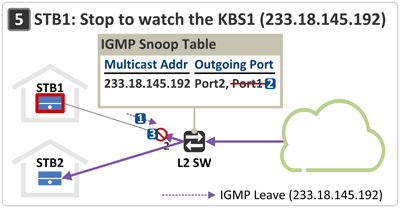

[5] STB1 이용자가 TV 그만 보기: KBS1 채널에 대한 IGMP Leave(233.18.145.192) 보내기
