Skype, 카톡 보이스, 온라인 게임 등은 모두 UDP 기반의 P2P(Peer-to-Peer) 응용으로써, 서버를 거치지 않고 두 단말간에 바로 통신을 합니다. 지난 시간에 국내 통신 사업자의 경우 유선을 제외한 모든 액세스망(Wi-Fi, 3G, LTE)에 NAT 장비가 도입되어 있다고 설명을 드렸는데요.

이 P2P 응용 프로그램과 NAT는 서로 상극입니다.  (NAT가 가해자, P2P가 피해자~ ^^*)

서로 다른 지역에 위치한 사설 IP 단말 2대가 NAT를 통해 서로 직접 통신은 불가능합니다. 왜냐면 외부에서 NAT 내부로 먼저 연결하는 것, 즉 패킷을 먼저 전송하는 것이 기본적으로 불가능하기 때문입니다. (단말1에서 단말2로 패킷을 보내면 단말2 앞에 있는 NAT가 버리고, 단말2에서 단말1로 패킷을 보내면 이번에는 단말1 앞에 있는 NAT가 버림)

이를 해결하고자 STUN(Session Traversal Utilities for NAT, RFC 5389/RFC5780), TURN(Traversal Using Relays around NAT, RFC 5766), ICE(Interactive Connectivity Establishment, RFC 5245)등의 NAT Traversal(NAT 통과 기법)이 표준화되었으며 이를 간단히 요약하면 다음과 같습니다.

• STUN: 단말(STUN 클라이언트)이 STUN 서버(공인 IP 주소를 가진 서버)와 통신을 통해 (1) 현재 내가 사설망에 있는지(NAT가 있는지), (2) NAT의 동작 특성(NAT Behavior)은 어떻게 되는지, (3) NAT에 의해 변경되는 공인 IP 주소와 Source Port는 어떤 값인지 등을 알아내는 방법을 기술함
• TURN: 공인 IP 주소를 가진 Relay 서버(TURN 서버)를 통해 두 단말 간에 통신하는 방법을 기술함 (Relay 서버를 거치므로 응답 속도가 느리겠죠)
• ICE: STUN이나 TURN을 이용하여 단말간 세션을 설정할 때 최적의 방법을 찾아주는 방법을 기술함

이와 같은 NAT Traversal 기법은 NAT 장비의 동작 특성에 의존하게 되는데, 그래서 2007년도에 RFC 4787을 통해 "효과적인 NAT Traversal을 위한 NAT Behavior Requirement"가 표준화 되었습니다.

앞으로 총 3회에 걸쳐 RFC 4787에서 얘기하는 "P2P 응용을 위해 NAT는 이렇게 동작하면 좋겠다!"에 대해 설명 드리도록 하겠습니다.

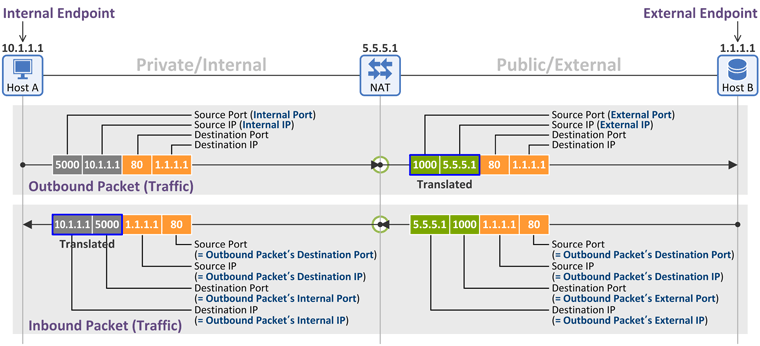

설명을 시작하기에 앞서 용어 정의부터 하겠습니다. (아래 그림 참조)

1. Network Address and Port Translation Behavior

1.1 Address and Port Mapping

■ Endpoint-Independent Mapping

여기서 Endpoint란 External Endpoint를 의미합니다.

"목적지 독립적 매핑(Endpoint-Independent Mapping)"은 Internal Endpoint(Host A)가 송신하는 패킷의 (1) Source IP Address(10.1.1.1)와 (2) Source Port(5000)만 동일 하다면 Destination IP Address(1.1.1.1 or 2.2.2.2) 및 Destination Port(80 or 8080) 값에 상관없이 동일한 External Port Mapping 값(Translated Port = 1000)을 사용합니다.

■ Address-Dependent Mapping

여기서 Address란 Internal Endpoint가 송신하는 패킷의 목적지 주소(Destination IP Address)를 의미합니다.

"목적지 주소 의존적 매핑(Address-Dependent Mapping)"은 Internal Endpoint(Host A)가 송신하는 패킷의 (1) Source IP Address(10.1.1.1)와 (2) Source Port(5000) 그리고 (3) Destination IP Address(1.1.1.1)가 동일하면 Destination Port(80 or 8080) 값에 상관없이 동일한 External Port Mapping 값(Translated Port = 1000)을 사용합니다.

만약 Source IP Address(10.1.1.1)와 Source Port(5000)는 동일하지만 Destination IP Address가 다르면(1.1.1.1 and 2.2.2.2) 서로 다른 External Port Mapping 값(Translated Port = 1000 and 1002)을 사용합니다.

■ Address and Port-Dependent Mapping

여기서 Address와 Port란 Internal Endpoint가 송신하는 패킷의 목적지 주소(Destination IP Address)와 목적지 포트(Destination Port)를 의미합니다.

"목적지 주소 및 포트 의존적 매핑(Address and Port-Dependent Mapping)"은 Internal Endpoint(Host A)가 송신하는 패킷의 (1) Source IP Address, (2) Source Port 그리고 (3) Destination IP Address, (4) Destination Port가 모두 동일해야 동일 External Port Mapping 값을 사용합니다.

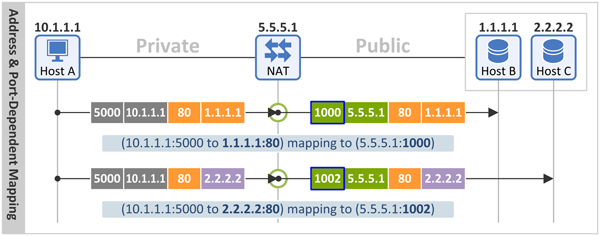

아래 그림에서는 Destination IP Address(1.1.1.1 and 2.2.2.2)가 달라서 다른 External Port Mapping 값(Translated Port = 1000 and 1002)을 사용하였고,

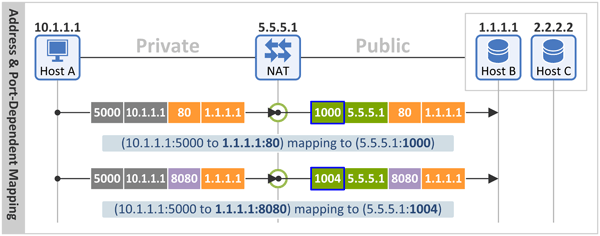

이 그림에서는 Destination Port(80 and 8080)가 달라서 다른 External Port Mapping 값(Translated Port = 1000 and 1004)을 사용하였습니다.

1.2 IP Address Pooling

유무선 공유기나 Wi-Fi Hotspot AP의 경우 하나의 Public IP 주소를 이용하여 NAPT(Network Address Port Translation)를 수행하는 반면, 3G/LTE 망에 적용된 LSN(Large Scale NAT, 혹은 CGN: Carrier Glade NAT라 부름)의 경우 여러개의 Public IP 주소(Pool of IP addresses on the external side of the NAT)를 가지게 됩니다.

■ Arbitrary

하나의 Internal Endpoint가 보내는 패킷이지만(동일 Source IP Address를 가진 패킷), Session(tuple of {Source IP, Source Port, Destination IP, Destination Port})이 다르면 다른 External IP 주소를 사용합니다.

아래 그림과 같이 Internal Endpoint 10.1.1.1(Host A)이 External Endpoint 1.1.1.1(Host B)로 2개의 Session을 생성하면 NAT는 각 Session에 대해 서로 다른 External IP 주소(5.5.5.1 and 5.5.5.2)를 할당합니다.

• Session 1: {10.1.1.1:5000 to 1.1.1.1:80} -> {5.5.5.1:1000 to 1.1.1.1:80}
• Session 2: {10.1.1.1:5001 to 1.1.1.1:8080} -> {5.5.5.2:1001 to 1.1.1.1:8080}

■ Paired

하나의 Internal Endpoint가 보내는 패킷(동일 Source IP Address)에 대해서는 Session(tuple of {Source IP, Source Port, Destination IP, Destination Port})이 달라도 동일 External IP 주소를 사용합니다.

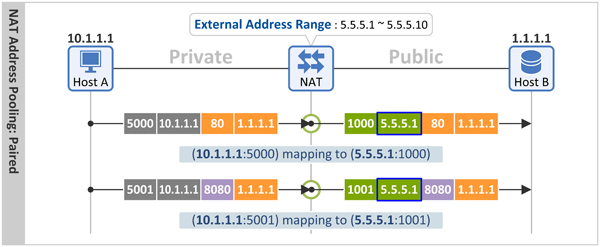

아래 그림과 같이 Internal Endpoint 10.1.1.1(Host A)이 External Endpoint 1.1.1.1(Host B)로 2개의 서로 다른 Session을 생성하였지만 NAT는 각 Session에 대해 동일 External IP 주소(5.5.5.1)를 할당합니다.

1.3 Port Assignment

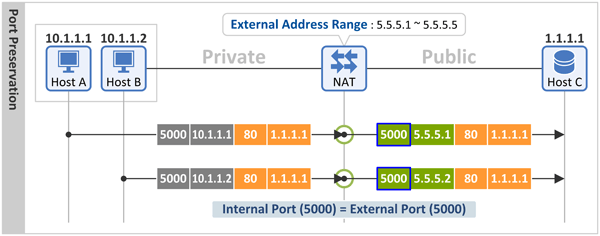

■ Port Preservation

Internal Endpoint가 보낸 Source Port(Internal/Local Port) 값이 NAT 변환 후에도 그 값을 유지(Preservation)합니다(External Port = Internal Port).

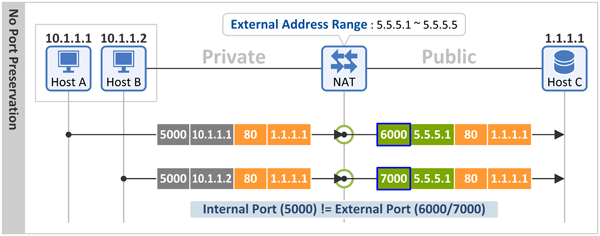

■ No Port Preservation

Internal Endpoint가 보낸 Source Port(Internal Port) 값을 유지하지 않고 따라서 NAT 장비가 임의의 Source Port(External Port) 값으로 변경합니다(External Port != Internal Port).

■ Port Overloading (in Port Preservation)

Port Preservation을 지원하는 NAT 장비가 더 이상 사용 가능한 External IP Address(Public IP Address)가 없는 상황에서 동일 Source Port를 가진 Outbound 패킷이 들어오면 어떻게 해야 할까요?

Port Overloading은 아주 무식한 방식입니다. Port Collision이 발생하면 기존 Binding Entry를 새것으로 덮어 써 버립니다. 즉, Port Preservation 룰을 계속 유지하겠다는 건데, 이렇게 되면 아래 그림과 같이 Host B를 위해 생성된 Binding Entry가 Host A에 의해 덮어 써 지게 됩니다.

Host A와 Host B가 NAT를 통해 Host C로 송신한 패킷이 동일한 External Address(5.5.5.5) 및 External Port(5000)를 가지게 되고, Host C가 송신하는 Inbound 패킷에 대해 NAT는 Host A로 패킷을 전달하게 되어 결국 Host B는 Host C와 통신이 불가능한 상태가 되어 버립니다. 요즘 이렇게 만든 장비는 없겠죠?

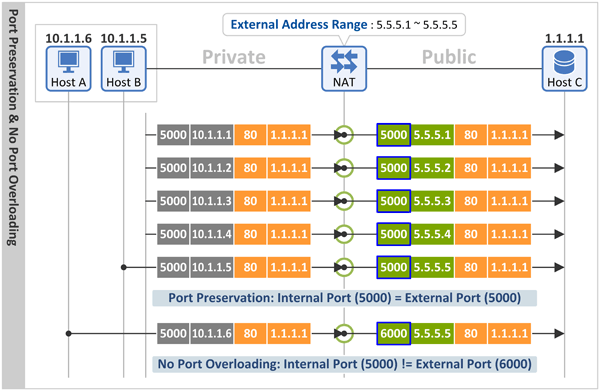

■ No Port Overloading (in Port Preservation)

Port Collision 발생 시 더 이상 Port Preservation 룰을 유지 하지 않고, Internal Port와 다른 값의 External Port를 할당합니다.

1.4 Port Assignment Rule

본 RFC에서는 No Port Preservation을 지원하는  NAT에 대해서 "Internal Port에 대한 External Port 할당 규칙"에 대해서도 언급을 하고 있습니다. IANA(Internet Assigned Numbers Authority)에서는 다음과 같이 Port Range를 정의하고 있으며,

• Well-Known: 0 ~ 1023 (IANA에서 표준화한 값, 예. HTTP = 80)
• Registered: 1024 ~ 49151 (IANA에서 표준화하지 않았으나 널리 사용되고 있는 값)
• Dynamic/Private: 49192 ~ 65535

NAT의 구현에 따라 다음과 같이 External Port 할당 규칙을 적용할 수 있다고 합니다.

• Dynamic/Private 범위(49192 ~ 65535)의 값을 External Port로 사용하는 경우 (이 경우 하나의 공인 IP 주소로 지원할 수 있는 NAT 세션 수는 16K개로 제한)
• Well-Known을 제외한 범위(1024 ~ 65535)의 값을 External Port로 사용하는 경우 (먼저 Dynamic/Port의 값을 사용 후 부족하면 Registered의 값 사용)

1.5 Mapping Timer (Binding Refresh Timer)

Outbound 트래픽에 의해서 생성된 NAT의 Binding Entry는 해당 엔트리를 거치는 트래픽이 있는 경우 계속 유지되지만, 만약 트래픽이 없다면 Mapping Timer(혹은 Binding Refresh Timer, Binding Lifetime이라 부름) 시간 후에 해당 엔트리는 삭제됩니다.

이 시간이 짧으면 단말(NAT friendly application)에서 NAT session 유지를 위해 Keep Alive 패킷을 자주 보내야 하고 유선, Wi-Fi 망의 경우 별 문제가 없겠으나 3G/LTE 망의 종량제 사용자 입장에서는 별로 바람직하지 않겠죠.

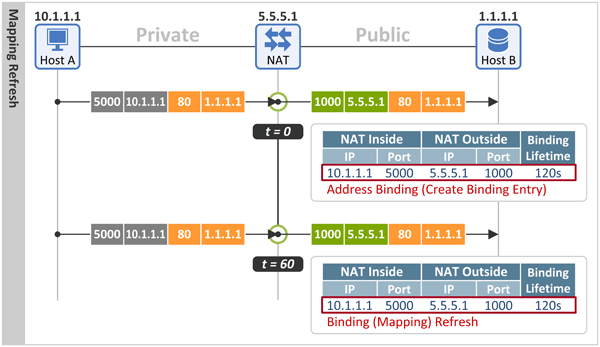

아래 그림은 NAT Mapping Timer가 2분으로 설정된 상황에서, t=0에 단말이 첫 패킷을 보내 Binding Entry 생성 후 1분 후에 다시 패킷을 보내어 Binding Entry가 2분으로 다시 refresh(reset) 됨을 보이고 있고,

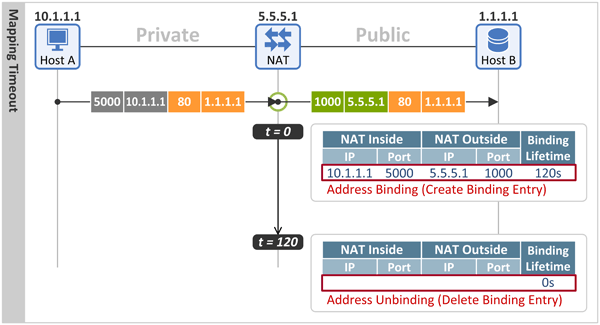

이 그림은 2분이 지나도록 트래픽이 없어 NAT에 Binding Entry가 삭제됨을 보이고 있습니다.

1.6 Mapping Refresh Behavior

■ NAT Outbound refresh behavior of "True"

Outbound Traffic(Internal Endpoint에서 External Endpoint로의 패킷)에 의해 Mapping Timer가 refresh되는 경우

■ NAT Inbound refresh behavior of "True"

Inbound Traffic(External Endpoint에서 Internal Endpoint로의 패킷)에 의해 Mapping Timer가 refresh되는 경우
