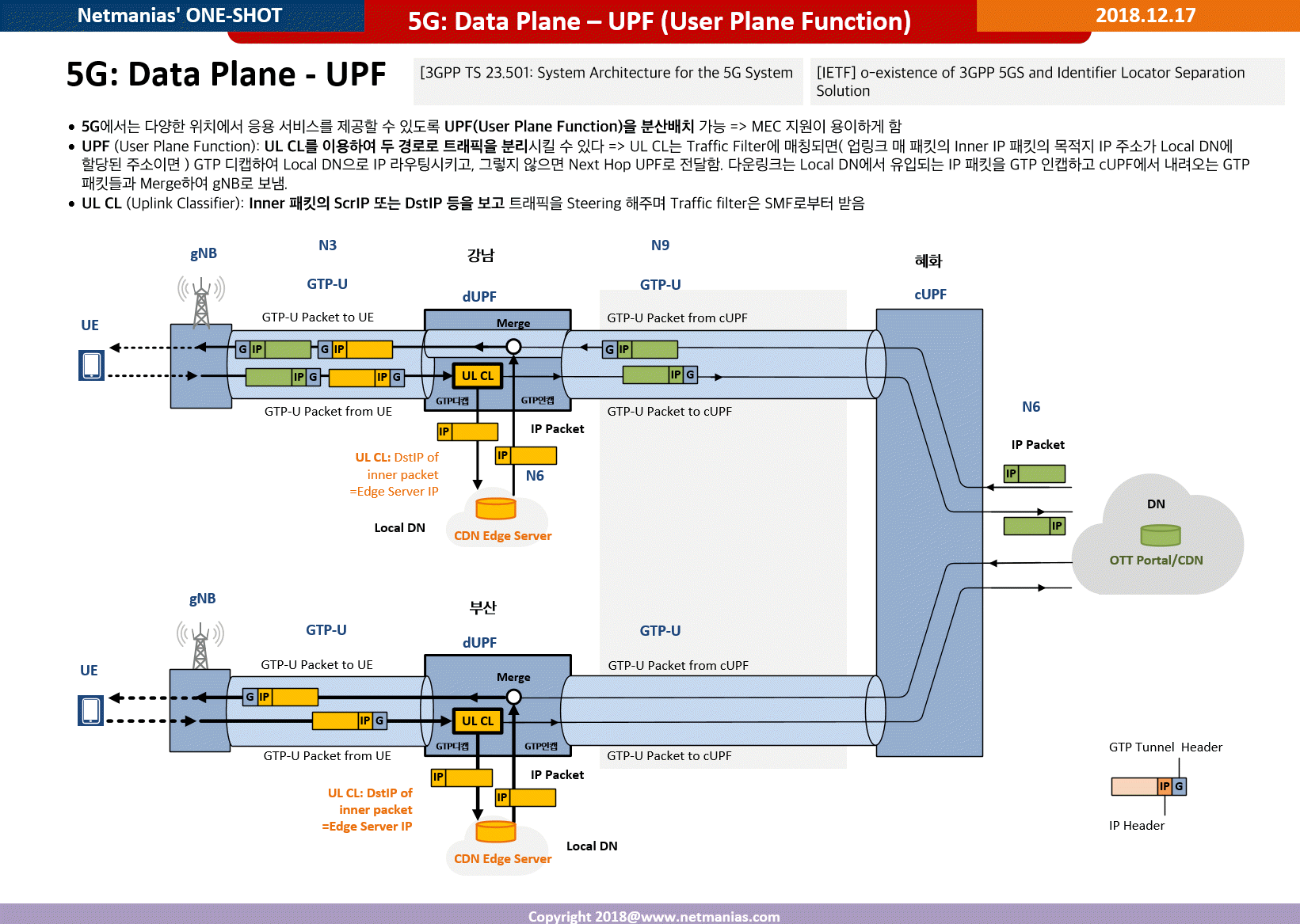

5G: Data Plane – UPF (User Plane Function)
5G: Data Plane – UPF (User Plane Function)
December 17, 2018 | By 손장우 @ Netmanias (tech@netmanias.com)
Download
PDF File
코멘트 (0)
10



  • 5G에서는 다양한 위치에서 응용 서비스를 제공할 수 있도록 UPF(User Plane Function)을 분산배치 가능 => MEC 지원이 용이하게 함
  • UPF (User Plane Function): UL CL를 이용하여 두 경로로 트래픽을 분리시킬 수 있다 => UL CL는 Traffic Filter에 매칭되면( 업링크 매 패킷의 Inner IP 패킷의 목적지 IP 주소가 Local DN에 할당된 주소이면 ) GTP 디캡하여 Local DN으로 IP 라우팅시키고, 그렇지 않으면 Next Hop UPF로 전달함. 다운링크는 Local DN에서 유입되는 IP 패킷을 GTP 인캡하고 cUPF에서 내려오는 GTP 패킷들과 Merge하여 gNB로 보냄.
  • UL CL (Uplink Classifier): Inner 패킷의 ScrIP 또는 DstIP 등을 보고 트래픽을 Steering 해주며 Traffic filter은 SMF로부터 받음
