안녕하세요.
두 가지 궁금증이 있어 질문 올립니다.
1. 대역폭에 따른 RB의 수 관련
기본적으로 RB의 수는 대역폭에 따라 정해지는 것으로 알고 있습니다.
- 예) 10MHz - 50 RBs, 5MHz - 25 RBs
하지만 3GPP 표준 문서(TS 36.101, Rel. 12, Table 7.3.1-2)를 보면 각 주파수 밴드별 RB의 수가 다릅니다.
어떠한 특성/현상(?) 때문에 상기와 같이 표기되어 있는지 궁금합니다.
2. 밴드 번호
상기 3GPP 표준 문서를 보시면
밴드 번호(number)가 1, 2, 3, 4.... 순으로 넘버링 되다가 중간에 끊겨서 넘버링 되는 경우가 있습니다.
- 예) 27, 28, 30, 31, 33, ...
밴드 넘버링이 저렇게 된 이유를 알고 싶습니다.
감사합니다.
안녕하세요, 관련된 전문가 분들의 답변이 없어 대신 답변 해 드립니다.
1. 대역폭에 따른 RB의 수 관련:
-> 우선, 채널 대역폭에 따른 RB는 규격(TS-36.104)에서 정의된 바와 같이, FDD기준하에, 1.4Mhz (6RB's),..
5Mhz(25RB's),....20Mhz(100RB's)를 최대 할당 할 수 있고, 실제 점유가능한 Channel B/W는
1RB=12Subcarrier로 구성되어 있고, 1RB의 Frequency domian은 실제 180khz 이므로, 20Mhz의 경우,
100 * 180khz = 18Mhz가 실제 효율 Channel B/W가 됩니다. 참고로 LTE Physical layer 무선자원
의 reference가 되는 최대 작은 단위는 Resource Block이 아닌, RE(Resource Element)입니다.
하나의 RB는 Time domian기준으로 7개의 연속적인 OFDM SYMBOL로 구성되어 있으며, Frequecy
domain 기준으로 12개의 연속적인 sub-carrier가 존재하므로, 1RB는 7*12=84 RE로 구성됩니다.
TDD같은 경우, TDD-Subframe configuration에 따라, DL/UL을 유동적으로 설정 할 수 있기 때문에
이에따른 Channel B/W 및 RB가 달라질 수 있습니다. 이 부분이 TDD의 최대 장점 중 하나 입니다.
예를 들어,다운링크 효율을 조금 더 높이고 싶으면, DL:UL 비율을 3:1로 설정하여, FDD비교하여, 동일한
전체 Channel B/W 기준, 더 나은 DL-Throughput을 고객에서 서비스 할 수 있습니다.
-> 보셨던 Technical Spec은 carrier aggregation 관련된 spec.이며, Table 7.3.1-2: Uplink configuration for
reference sensitivity..말그대로, Reference sensitivity를 위한 CA-uplink configuration table 입니다.
각 band별 Carrier aggregation을 사용하였을때, 얼마만큼의 channel B/W을 사용할수 있는지에 대한
Reference table이며, 아래표를 보시면, 언급하셨던 예외적인 경우는 친절(^^;)하게 설명되어 있네요.
NOTE 1: 1 refers to the UL resource blocks shall be located as close as possible to the downlink operating band but conbined within the transmission bandwidth configuration for the channel bandwidth (Table 5.6-1).
NOTE 2: For the UE which supports both Band 11 and Band 21 the uplink configuration for reference sensitivity is FFS.
NOTE 3: 3 refers to Band 20; in the case of 15MHz channel bandwidth, the UL resource blocks shall be located at RBstart 11 and in the case of 20MHz channel bandwidth, the UL resource blocks shall be located at RBstart 16
NOTE 4: 4 refers to Band 31; in the case of 3 MHz channel bandwidth, the UL resource blocks shall be located at RBstart 9 and in the case of 5 MHz channel bandwidth, the UL resource blocks shall be located at RBstart 10.
참고로, 모든 밴드를 Carrier Aggregation 용도로 사용 할 수는 없습니다. 실제로 CA관련된
CA configuration / CC combination reference는 실제 Major급 operator나 vendor에서 상용화를 목적으로

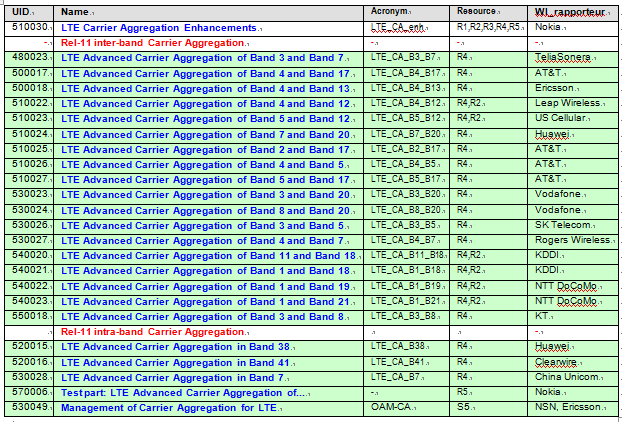

테스트하여, 문제 없을시 Release가 되는데, 어떤 band 들을 묶어서 사용했는지에 대한 부분이 3GPP-
Technical Report를 통하여, 아래의 예제와 같이, 공표가 됩니다. 그리고, 사업자 측에서는 어떤 Band가
세계적으로 많이 쓰이고, 인기(?)가 있는지.. 이부분은 LTE 로밍시에도 참고가 되어져야 하고, 또 다른 측면에
서는, 하나의 단말에서 모든 TDD/FDD Band 를 다 지원 할 수는 없기에, 주파수 대역 특성/사용 용도에
따라, 각 Operator에서 사용되어 지는 Band가 해당 사업자의 비지니스에도 큰 영향을 미 칠수 있습니다.
-
2. Band 번호:
넘버링이 끊어지는 이유는 해당 Band는 Reserve되었거나, 사용하고 있지 않는 Band입니다.
그래서, CA Frequency configuration에서도 해당 band는 생략 되어 질 수 밖에 없습니다.

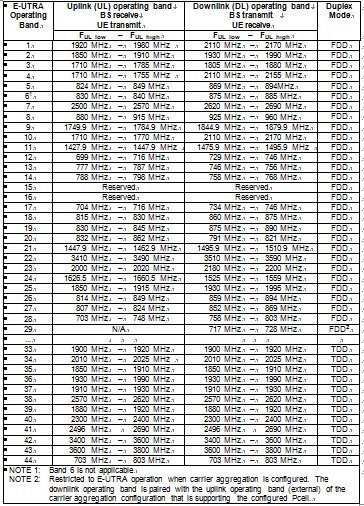

참고로, 전체 E-UTRA Operating band는 아래 표와 같습니다.
질문에 대한 답변 너무 감사드립니다.^^
많은 공부가 되었습니다!!
