2. Detach 종류 (Case of Detach)


초기 접속 절차를 거쳐 EPS 세션 및 default EPS 베어러를 생성하고 LTE 서비스를 이용 중이던 사용자는 서비스를 마쳤거나 또는 서비스 중에 망에 의해서 detach되어 서비스를 이용할 수 없는 상태로 갈 수 있다.

사용자가 망에서 detach되면, 사용자의 EPS 세션 및 베어러에 할당되었던 망/무선 자원이 해제되어 EPS 엔터티들(UE 및 망 노드들)에 설정되어 있던 사용자의 MM context와 EPS 베어러가 제거되고, EMM 상태는 Registered 상태에서 De-Registered 상태로 천이한다. 사용자가 망에 access 하기 위해 사용하던 NAS 레벨의 사용자 ID(GUTI)와 security context는 사용자가 정상적으로 detach된 경우 UE와 MME에 유효한(valid) 값으로 저장되어, 사용자가 다음에 망에 접속할 때 사용될 수 있다.
Detach triggering은 UE 또는 망에 의해서 발생할 수 있다. 망에 의한 경우 MME 또는 HSS에 의해서 발생한다. Detach triggering이 어디에서 발생하는가에 따라 detach 종류를 아래와 같이 분류하도록 한다.

1) Detach Case 1: UE-initiated Detach
UE에 의해 detach되는 요인은 다음과 같다.

• UE가 전원을 끌 때
• USIM card가 UE에서 제거될 때
• UE가 non-EPS 서비스를 이용하고자 할 때(예, CS fallback, SMS ..) 등

2) Detach Case 2: MME-initiated Detach
MME에 의해 detach되는 경우는 explicit detach와 implicit detach로 구분된다. Explicit detach인 경우 MME는 UE에게 Detach Request 메시지를 전송함으로써 detach 할 것임을 알리고 UE가 detach 후에 다시 attach 해야 하는지 여부를 알려준다. Implicit detach인 경우 UE가 MME와 통신할 수 없는 환경이므로 MME는 UE에게 detach 할 것임을 알리지 않고(Detach Request 메시지를 전송하지 않고) detach를 수행한다. MME에 의해 detach되는 요인은 다음과 같다.

i) Explicit Detach

• 통신 사업자의 O&M(Operation & Maintenance) 목적
• 재인증(Re-authentication)이 실패한 경우
• 사용자에게 할당한 자원을 제공해 줄 수 없는 경우 등

ii) Implicit Detach

• 무선링크 품질이 나빠져(예, Radio link failure) 사용자와 통신을 지속할 수 없는 경우


3) Detach Case 3: HSS-initiated Detach
HSS에 의해 detach되는 요인은 다음과 같다.

• HSS에 provisioning되어 있는 사용자 profile이 변경되어 MME에 저장된 profile이 변경되어야 하는 경우
• Illegal UE 등의 이유로 통신 사업자가 해당 UE에 대한 망 접속을 제한하려는 경우

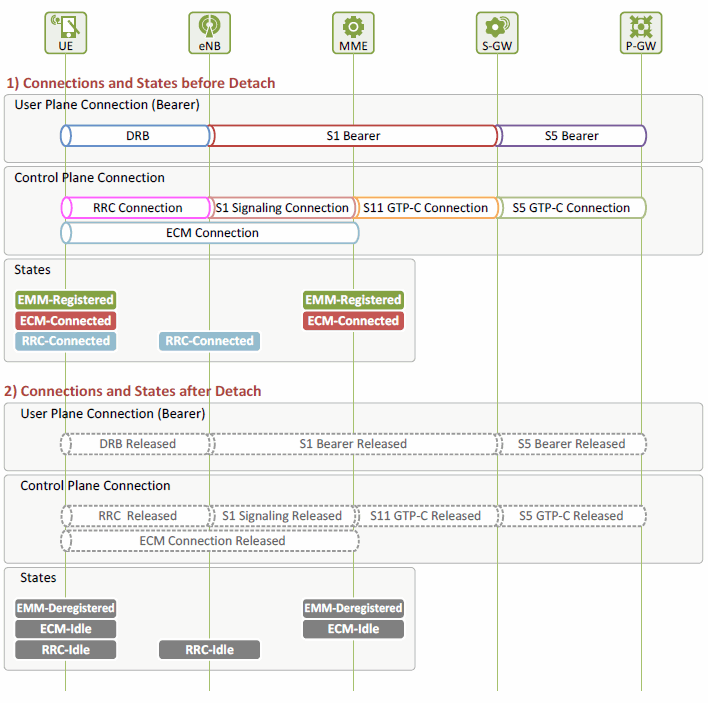

다음 장(3장, 4장 및 5장)에서는 위의 Detach Case들의 detach 절차를 차례대로 설명한다. 세 Case 모두 detach 전에 사용자는 EMM-Registered, ECM-Connected, RRC-Connected 상태에 있으며 default EPS 베어러로만 서비스 받는 경우에 대해 설명하기로 한다. 이 경우 그림 1은 detach 전과 후에 사용자/제어 평면에서의 Connection 설정과 UE와 MME의 상태를 나타낸다. Detach 전에는 default EPS 베어러와 이와 관련된 제어 connection들이 설정되어 있고 사용자 상태는 EMM-Registered, ECM-Connected, RRC-Connected 상태에 있으며, detach 후에는 default EPS 베어러 및 제어 connection이 해제되고 사용자 상태는 EMM-Deregistered, ECM-Idle, RRC-Idle 상태에 있게 된다.

그림 1. Connections and States before/after Detach
