2. SDF 및 EPS 베어러


그림 1은 SDF와 EPS 베어러 그리고 그들의 관계를 나타낸다. 사용자 트래픽(IP flows)에 대해 SDF는 서비스에 대응하는 QoS를 제공하고, EPS 베어러는 EPS 전달 망에서 UE와 P-GW 간에 QoS를 제공한다. SDF가 EPS을 거쳐 사용자에게 전송될 때에는 P-GW에 인스톨되어 있는 QoS 규칙에 따라 적합한 QoS를 제공해 줄 수 있는 EPS 베어러로 맵핑되어 전달된다.

그림 1. SDF 및 EPS 베어러

SDF
사용자 트래픽은 어떤 서비스(또는 어플리케이션)를 이용하는가에 따라 다른 QoS 특성을 갖는다. SDF는 사용자 트래픽을 서비스 별로 filtering(분류, classification)한 IP flow 또는 IP flow들의 모임으로, UE의 가입자 등급 및 이용하는 어플리케이션에 따라 특정 QoS 정책이 적용된다. 그림 1을 보면 사용자로 향하는 IP flow들은 서비스 특성에 따라 SDF template(classifier)을 통해 SDF로 filtering(분류)되고 SDF별로 QoS 정책(예, 대역폭 제어)이 적용되어 사용자에게 전달된다. EPS 전달망에서 QoS는 EPS 베어러에 의해 제공되므로 각 SDF는 자신의 QoS 요구사항을 만족해 줄 수 있는 EPS 베어러로 맵핑되어 전송된다.

EPS 베어러
EPS 베어러 종류는 default 베어러와 dedicated 베어러가 있다([1] 참조). UE가 LTE 망에 접속하면 IP 주소를 할당받고 PDN(Packet Data Network) 연결1을 생성하면서 동시에 default EPS 베어러가 생성된다. 사용자가 default 베어러를 통해 서비스(예, Internet)를 이용하다가 default 베어러로는 QoS를 제대로 제공받을 수 없는 서비스(예, VoD)를 이용하게 되면 on-demand로 dedicated 베어러가 생성된다2. 즉 dedicated 베어러는 이미 설정되어 있는 베어러와는 다른 QoS로 설정된다. UE는 여러 개의 APN(Access Point Name)에 접속할 수 있고 APN 당 하나의 default EPS 베어러와 여러 개의 dedicated EPS 베어러를 설정할 수 있는데, 최대 11개까지 EPS 베어러를 설정할 수 있다([1] 참조).
Default 베어러는 사용자가 망에 초기 접속할 때 생성된 후 중간에 서비스를 이용하지 않을 때에도 계속 유지되다가 망에서 떠날 때에 비로소 없어진다. Default 베어러는 APN 당 하나씩 생성되는데 망에 초기 접속시에 어느 APN으로 어떤 QoS를 적용해서 생성할 것인가는 사용자의 가입 정보로 HSS에 provisioning 되어있다. UE가 망에 초기 접속하면 MME는 HSS로부터 사용자 가입 정보(default APN, EPS subscribed QoS profile)를 다운로드 받아서 가입자 QoS Profile을 이용하여 해당 PDN으로 default 베어러를 생성한다.


그림 1 설명

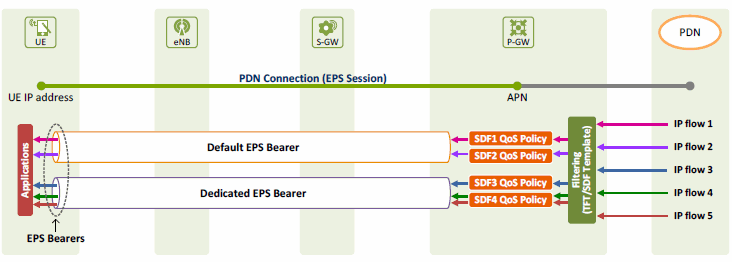

그림 1은 하향 IP flow들이 EPS를 거쳐 사용자에게 전달될 때 EPS 베어러와 SDF를 보여준다. PDN을 거쳐 P-GW에 도착한 사용자 IP flow들은 SDF template을 통해 SDF로 filtering 된다. IP flow 1은 SDF1으로, IP flow 2는 SDF 2로, IP flow 3은 SDF 3으로 IP flow 4와 IP flow 5는 SDF 4로 분류되어 각 SDF 별로 QoS 규칙이 적용된 후 TFT(Traffic Flow Template) filtering 규칙에 따라 EPS 베어러로 맵핑된다. SDF 1과 SDF 2는 default 베어러로 SDF 3과 SDF 4는 dedicated 베어러로 맵핑되고 해당 EPS 베어러를 통해 UE에게 전달된다. UE에 도착한 IP flow들은 해당 어플리케이션으로 전송된다.

그림 1을 기반으로 표 1에 EPS 베어러 및 SDF 용어를 정리하였다. 본 문서는 3GPP 표준에서 말하는 IP-CAN(IP Connectivity Access Network) 중 EPS 만을 대상으로 하므로 IP-CAN은 EPS로 통일하였다(IP-CAN 베어러 = EPS 베어러).

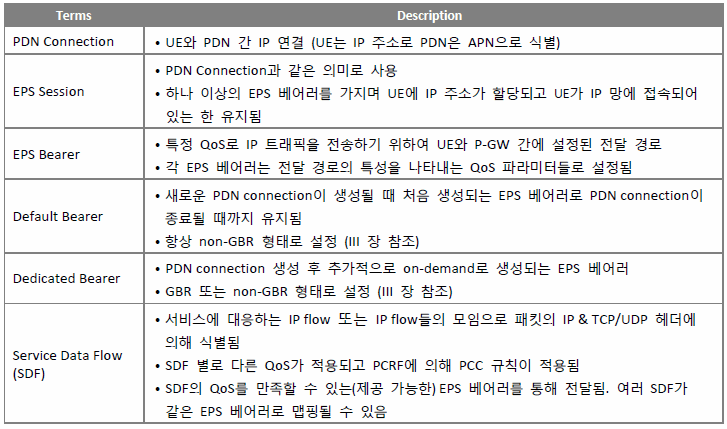

표 1. SDF 및 EPS 베어러 용어
