2. 망 장비 식별


이 장에서는 LTE 망 장비(NE) 식별과 관련된 식별자들을 설명한다. 대상이 되는 망 장비는 MME, eNB 및 P-GW이다. eNB 식별자를 설명할 때는 셀 식별자에 대해서 같이 설명한다. 망 장비 식별자는 크게 사업자 망 안에서 고유하게 식별되는가 사업자 망 밖에서도 고유하게 식별되는가(전세계적으로 고유하게 식별되는가)에 따라 PLMN ID를 포함하지 않는 식별자와 PLMN ID를 포함하는 식별자로 구분할 수 있다.

2.1 MME를 식별하기 위한 ID: GUMMEI, MMEI, MMEGI 및 MMEC
MME는 E-UTRAN과 EPC 사이에 위치하여 UE 및 UE의 가입 정보를 갖고 있는 HSS와 제어신호를 교환하며 UE에게 네트워크 접속을 제공하는 핵심 제어 장비이다. MME ID는 MME가 설치될 때 사업자에 의해 할당된다. UE가 망에 접속하여 MME에 등록하면 MME는 HSS에 사용자 등록을 알린다.

MME에 대한 식별은 사업자 망 안에서 식별되는 경우 MMEI(MME Identifier)로 식별되고 사업자 망 밖에서 식별하는 경우 PLMN ID와 MMEI가 결합된 GUMMEI(Globally Unique MME Identifier)로 식별된다. 사업자의 망 구성 형태에 따라 그룹을 구성할 수 있으므로 MMEI는 MME 그룹을 나타내는 MMEGI와 MME 그룹 안에서 개별 MME를 식별하는 MMEC로 구성된다. 그림 2는 MME 관련 식별자 및 포맷을 나타낸다.

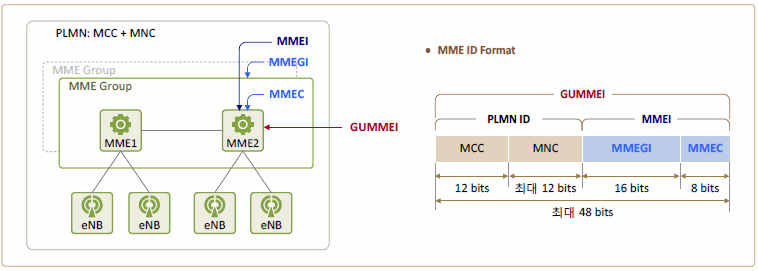

그림 2. MME 관련 식별자

2.2 eNB를 식별하기 위한 ID: eNB ID 및 Global eNB ID
eNB에 대한 식별은 사업자 망 안에서 식별되는 경우 eNB ID로 식별되고 사업자 망 밖에서 식별하는 경우 PLMN ID와 eNB ID가 결합된 Global eNB ID로 식별된다. 그림 3은 eNB/셀 관련 식별자 및 포맷을 나타낸다. eNB를 구성하는 셀에 대한 식별자는 eNB ID와 Global eNB ID에 Cell ID가 붙어서 구성된다.

eNB ID들은 eNB가 설치될 때 사업자에 의해 할당된다. UE가 망에 접속하면 eNB는 MME에게 UE가 어느 셀을 통해 접속했는지 알린다.

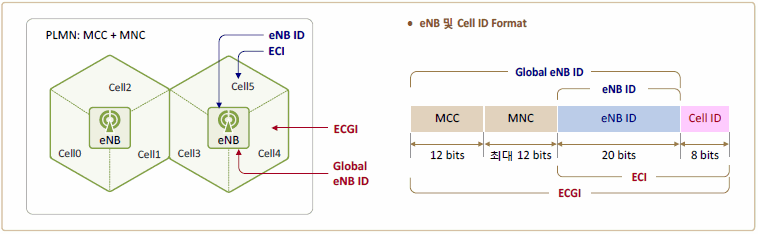

그림 3. eNB 및 셀 관련 식별자

2.3 P-GW를 식별하기 위한 ID: P-GW ID
UE가 LTE 네트워크에 접속하고자 하면 LTE 네트워크는 UE에게 PDN 연결을 제공한다. PDN 연결을 설정하는 제어 주체는 MME로 MME가 UE와 PDN 간에 PDN 연결을 설정하기 위해서는 첫째 어느 PDN으로 접속할 것인가와 둘째 어느 P-GW를 통해 접속할 것인가를 정해야 한다. UE가 접속할 PDN은 가입 정보로 HSS에 provisioning 되어 있으므로 MME는 HSS로부터 가입 정보를 다운로드 받아 이를 사용한다. P-GW 할당 방법은 가입 정보로 HSS에 provisioning 하는 정적 할당 방법과 MME가 P-GW 선택 정책을 사용하여 결정하는 동적 할당 방법이 있다. 정적 할당인 경우 HSS는 UE가 PDN 접속시 사용할 P-GW를 MME에게 알려줌으로써 MME가 해당 P-GW를 통해 PDN 연결을 설정하도록 한다.

P-GW ID는 P-GW를 식별하기 위하여 사용되는 식별자로 IP 주소 또는 FQDN(Fully Qualified Domain Name) 형태를 갖는다. 그림 4는 정적 P-GW 할당 정책을 적용한 경우로 P-GW ID 및 포맷을 나타낸다. UE의 default PDN이 PDN 1(인터넷)이라 하자. UE가 LTE 네트워크에 초기 접속한 경우 MME는 HSS에게 UE의 가입 정보를 요청하고 HSS는 UE의 default PDN인 인터넷과 인터넷으로 접속하기 위한 P-GW는 P-GW 1임을 MME로 전송한다. MME는 P-GW 1을 통하여 인터넷으로 UE와 인터넷 간에 PDN 연결을 설정한다. P-GW ID가 FQDN으로 주어진 경우에는 MME는 DNS Query를 통해 P-GW IP 주소를 얻은 후 PDN 연결을 설정한다(PDN 연결 및 EPS 베어러는 Session ID 문서를 참조). DNS가 P-GW list를 주는 경우 MME는 P-GW 선택 정책에 따라 그 중 하나를 선택한다.

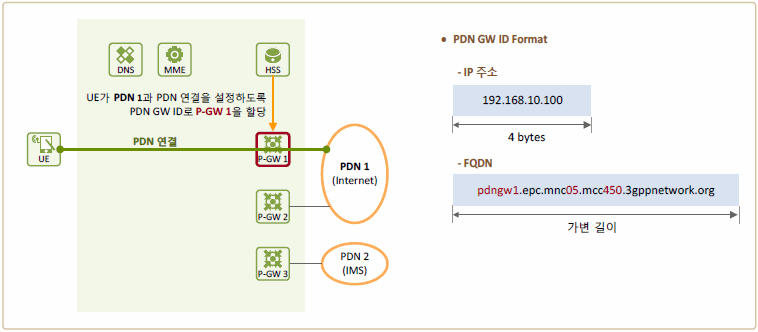

그림 4. P-GW 식별자
