LTE Identification I: UE 및 ME 식별자
LTE Identification I: UE (User Equipment) and ME (Mobile Equipment) Identifier
By Netmanias (tech@netmanias.com)
코멘트 (12)
39
Page 3 of 5









목차

1. 들어가는 글

2. LTE Identification 분류

3. UE ID

4. ME ID

5. 요약





3. UE ID


LTE 네트워크에서 UE들은 UE 별로 자원을 할당 받기도 하지만 같은 망 자원(예를 들어 채널, connection 등)을 공유하여 사용하기도 한다. 이 경우 해당 네트워크 엔터티와 인터페이스에서는 UE를 식별하기 위하여 UE 식별자를 할당한다. 자원을 공유하는 계층이 다르므로 UE를 식별하는 식별자는 다양하게 존재한다. 이동통신망에서 ID를 정의할 때 가장 기본이 되는 것은 사업자 망을 나타내는 PLMN(Public Land Mobile Network) ID로, UE ID에 대한 설명을 PLMN ID부터 시작하도록 한다.


3.1 가입자가 가입한 통신망을 나타내는 ID: PLMN ID

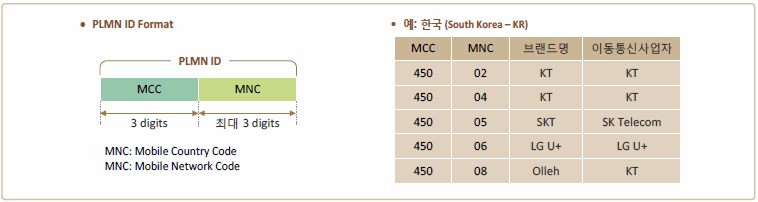

PLMN은 개인들에게 이동통신 서비스를 제공할 목적으로 구성된 망으로 통신사업자가 개설하고 운영한다. PLMN ID는 이동통신 가입자가 가입한 이동통신망을 나타내는 ID로 그림 2와 같이 MCC(Mobile Country Code)와 MNC(Mobile Network Code)로 구성된다. 모바일 국가 코드(MCC)는 이동통신 가입자가 속한 나라를 나타내고 나라별로 하나 또는 여러 개의 고유한 값을 갖는다. 나라별 코드는 ITU-T E.212[4]에 정의되어 있으며 한국에는 450이 할당되어 있다. 이동통신망 코드(MNC)는 각 나라에서 할당하고 통신사업자의 통신망을 나타낸다. 한국은 KT, SK 텔레콤 및 LG U+가 있으며 그림 2와 같이 할당되어 있다.



그림 2. 한국 MCC 및 MNC



3.2 가입자가 영구적으로 갖는 ID: IMSI

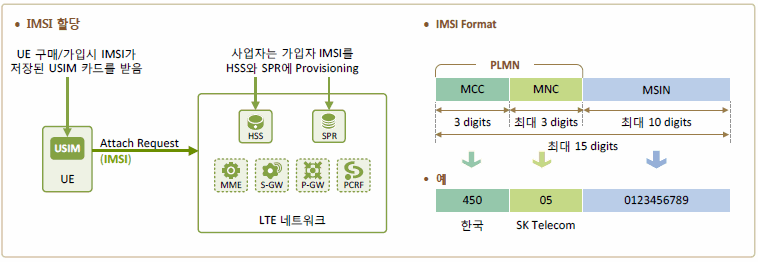

IMSI(International Mobile Subscriber Identity)는 전세계적으로 이동통신 가입자를 유일하게 식별하는 값으로 그림 3은 LTE 가입자의 IMSI 값이 설정되는 과정 및 IMSI 포맷을 나타낸다. IMSI 포맷은 가입자가 가입한 이동통신망을 나타내는 PLMN ID와 이동통신사업자로부터 할당 받은 모바일 가입자 번호(MSIN)로 구성되며 최대 15-digit을 넘지 않는다.
사용자가 단말을 구매하고 LTE 서비스에 가입하면 IMSI 값이 저장되어 있는 USIM 카드를 받게 되고 사업자2는 가입 등록 정보를 IMSI와 함께 HSS(Home Subscriber Server)와 SPR(Subscriber Profile Repository)에 provisioning한다. 이 후 UE가 LTE 망에 접속하면3 MME는 UE로부터 수신한 IMSI를 통해 가입자의 이동통신망을 식별하고 가입 등록 정보를 갖고 있는 HSS(Home Subscriber Server)를 선택하여 등록 정보를 다운로드 받아옴으로써 LTE 망의 기본 연결인 default EPS 베어러 설정을 시작한다(EPS 베어러 설정 절차는 다른 문서를 참조).



USIM, HSS 및 SPR에 설정되어 있는 IMSI 값은 영구적으로 저장되어 지워지지 않는 값이고, 단말의 초기 접속시 default EPS 베어러 설정 과정에서 MME, S-GW, P-GW 및 PCRF에 저장되는 IMSI 값은 default EPS 베어러 종료시 제거된다.



그림 3. IMSI 할당 및 포맷



3.3 MME에서 사용되는 ID: GUTI, S-TMSI 및 M-TMSI

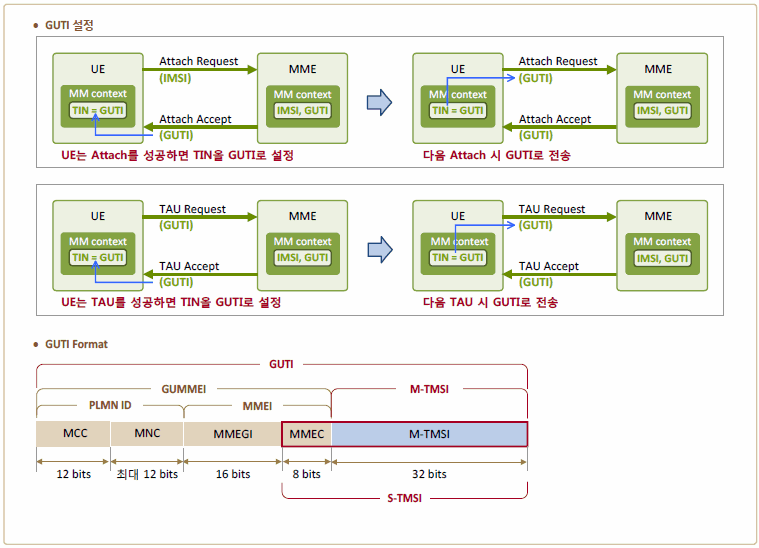

IMSI는 이동통신 가입자를 고유하게 식별하는 영구적인 값으로 무선 링크 상에서 빈번히 노출될 경우 보안 문제가 야기될 수 있다. GUTI(Globally Unique Temporary Identifier)는 UE가 망에 접속했을 때 MME가 할당하는 값으로 IMSI를 대신하여 가입자를 고유하게 식별할 수 있는 역할을 한다. 그림 4는 GUTI 할당 과정 및 포맷을 나타낸다.


GUTI 할당: UE가 LTE 네트워크에 처음 접속할 때는 IMSI 값으로 접속 요청을 하여 MME로부터 GUTI 값을 할당 받고(초기접속 과정은 Initial Attach 절차 문서를 참조) 이 후 재접속할 때에는 IMSI 대신 GUTI 값을 사용한다. 재접속시 UE ID로 IMSI를 사용할 것인지 GUTI를 사용할 것인지는 UE에 TIN(Temporary Identifier used in Next update) 값이 어느 값으로 setting되어 있는가에 따라 결정된다.


UE가 초기 접속 또는 등록 갱신4에 성공하면 MME는 GUTI를 할당하여5 UE에게 전송하고 UE는 TIN을 GUTI로 setting한다. 이 후 UE가 망에 접속하거나 등록 갱신을 요청할 때에는 IMSI 대신 GUTI가 사용된다.


GUTI 포맷: LTE 사업자는 여러 MME로 구성되는 MME 그룹을 여러 개 가질 수 있으므로 한 사업자 안에서 MME ID는 MME 그룹을 나타내는 MMEGI(MME Group Identifier)와 MME 그룹 안에서 하나의 MME를 나타내는 MMEC(MME Code)로 표시된다. 여기에 PLMN ID가 붙으면 전세계적으로 고유한 MME ID인 GUMMEI(Globally Unique MME Identifier)를 나타낸다. 각 MME는 자신에게 등록한 가입자에게 해당 MME 안에서 유일한 값인 M-TMSI(MME Temporary Mobile Subscriber Identity)를 할당한다.


GUTI는 GUMMEI와 M-TMSI로 구성되어 전세계적으로 고유한 값을 갖는다. IMSI를 대신하여 UE를 식별하는데 사용할 수 있고 고정값을 갖는 IMSI와 달리 UE가 LTE 네트워크에 등록할 때마다 MME로부터 할당받는 임시값이므로 무선 링크에서 노출되더라도 보안에 대한 부담을 덜 수 있다. S-TMSI는 하나의 MME 그룹 안에서 UE를 고유하게 식별하고자 할 때 사용되는 값으로 MMEC와 M-TMSI로 구성되어 GUTI보다 짧은 길이를 갖는다. 여러 MME 그룹을 구성하지 않는 사업자 망 안에서는 S-TMSI를 사용할 경우 무선 링크 전송 효율을 높일 수 있다.



그림 4. GUTI와 S-TMSI 할당과 포맷



3.4 PDN 접속을 위해 필요한 ID: IP 주소
UE가 PDN(IP 망)에 접속할 때 UE를 유일하게 식별하는 값으로 네트워크 ID와 호스트 ID로 구성된다. 다른 말로 PDN 주소라고 부른다. UE에게 IP 주소를 할당하는 방법은 고정 IP 주소 할당 방법과 동적 IP 주소 할당 방법이 있다. 고정 IP 주소 할당인 경우 사용자는 가입할 때 사업자로부터 고정 IP 주소를 할당 받고 사업자는 UE IP 주소를 HSS에 provisioning함으로써(그림 1 HSS 참조) UE가 망에 초기 접속시 접속 장소에 상관없이 고정 IP 주소가 할당된다. 동적 IP 주소 할당인 경우 P-GW는 IP pool을 갖고(그림 1 P-GW 참조) UE가 망에 초기 접속시 마다 P-GW가 가용한 IP 주소를 할당한다(IP 주소 할당 방법에 대한 상세 내용은 IP 주소 할당 문서 참조).

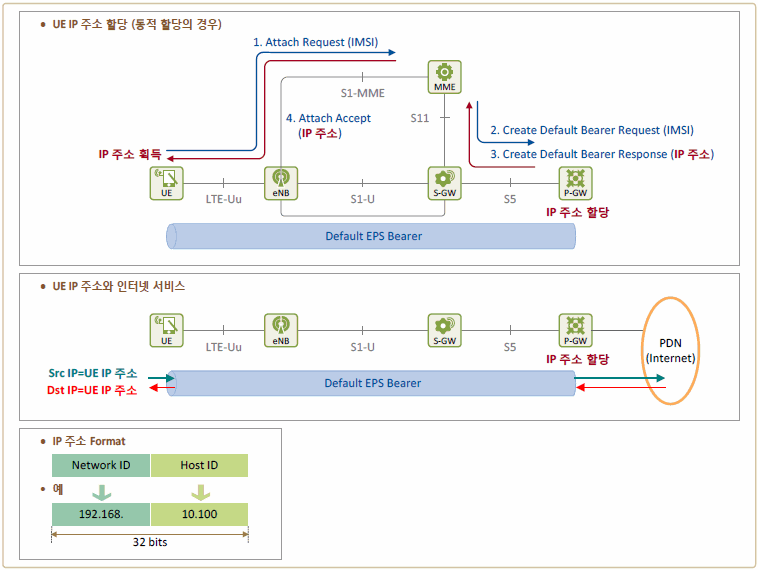

그림 5는 동적 IP 주소 할당의 예로 UE가 초기 접속시 P-GW가 IP 주소를 할당하면서 default EPS 베어러가 설정되는 과정과(EPS 베어러 설정에 대한 상세 내용은 Initial Attach 문서 참고) IP 주소를 할당 받은 UE가 인터넷 서비스를 이용하는 과정을 간단히 보여준다(인터넷 트래픽 흐름은 [1] 참조).



그림 5. IP 주소할당 및 포맷



3.5 셀 안에서 UE를 구별하기 위해 필요한 ID: C-RNTI

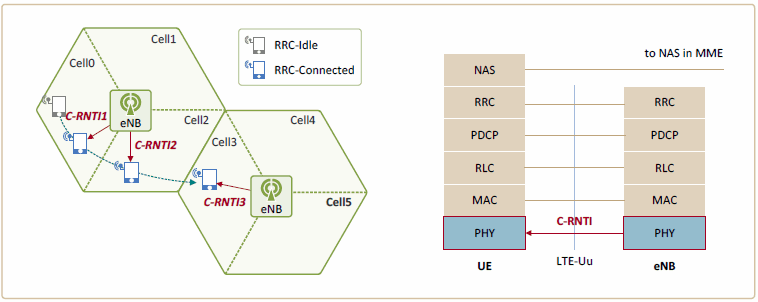

C-RNTI(Cell Radio Network Temporary Identifier)는 eNB가 무선링크 접속구간인 셀에서 UE에게 할당하는 값으로 해당 셀 안에서만 적용되며, 셀 안에 있는 UE들은 C-RNTI 값으로 유일하게 식별된다. UE가 현재 접속해 있는 셀을 떠나 다른 셀로 접속하면 해당 셀에서 랜덤접속과정을 통해 새로운 C-RNTI를 할당 받는다. 그림 6은 C-RNTI 할당 과정 및 적용 계층을 나타낸다.


eNB는 상향 및 하향링크에서 UE에 대한 무선자원 할당을 관리하는데 다음 상향 및 하향 프레임에서 어느 UE가 자원을 사용할 수 있는지를 PDCCH(Physical Downlink Control Channel) 상에 C-RNTI를 방송하여 알린다. UE들은 접속해 있는 셀의 PDCCH를 듣고 자신의 C-RNTI가 있으면 다음 상향 또는 하향 프레임에서 자원을 사용할 수 있음을 알게 된다.



그림 6. C-RNTI 할당 과정 및 적용 계층



3.6 S1-MME에서 UE를 구별하기 위해 필요한 ID: UE S1AP ID

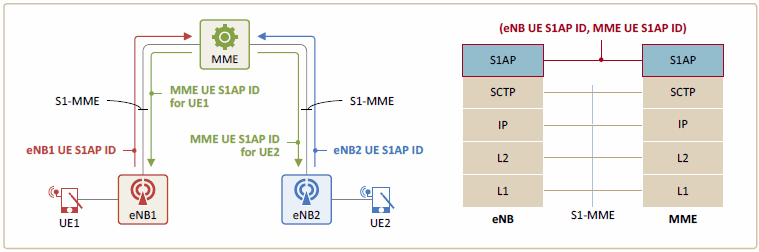

S1-MME 인터페이스에서 S1AP 계층은 eNB와 MME 간 제어 메시지를 처리한다. 동일 eNB에 접속한 모든 UE는 동일한 S1 링크를 이용하여 MME와 통신하므로, UE S1AP ID는 S1-MME 상에서 UE들을 구별하는데 사용된다. MME는 여러 eNB와 통신하므로 상향(eNB  MME)으로는 eNB에서 eNB UE S1AP ID가 할당되고 하향으로는 MME에서 MME UE S1AP ID가 할당되어, S1-MME 상의 사용자 제어 메시지는 {eNB UE S1AP ID, MME UE S1AP ID} 쌍으로 통신한다. 그림 7은 UE S1AP ID 할당 과정 및 적용 계층을 보여준다.



그림 7. UE S1AP ID 할당과정 및 적용계층



3.7 X2에서 UE를 구별하기 위해 필요한 ID: UE X2AP ID

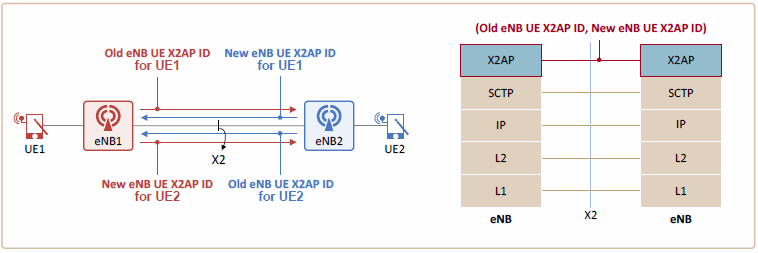

X2 인터페이스에서 X2AP 계층은 eNB와 eNB 간 제어 메시지를 처리한다. eNB에 접속한 UE 중 동일한 이웃 eNB와 통신하는 UE들은 같은 X2 connection을 이용하므로, UE X2AP ID는 X2 인터페이스 제어 평면에서 UE들을 구별하는데 사용된다. eNB 간 사용자 제어 메시지 통신시 source eNB는 Old eNB UE X2AP ID를 할당하고 target eNB는 New eNB UE X2AP ID를 할당하여, X2에서 사용자 제어 메시지는 {Old eNB UE X2AP ID, New eNB UE X2AP ID} 쌍으로 통신한다. 그림 7은 UE X2AP ID 할당 과정 및 적용 계층을 보여준다.



그림 8. UE X2AP ID 할당과정 및 적용계층





Page 3 of 5
최윤주 2012-07-04 16:37:30
또 궁금한 점이 있어서 여쭤봅니다. ^^;;
MME와 eNB는 S1AP메시지 처리시 왜 GUTI를 사용하지 않고, UE S1AP ID를 사용하는지요?
음.. 2012-07-04 17:50:55
GUTI는 사용자와 망(MME) 간 시그널링시(NAS 계층에서) 사용되는 ID로, UE가 어느 망 어느 MME에 등록되어 있는지 알 수 있지요.
UE는 다른 망 다른 MME로도 등록할 수 있으므로 GUTI는 globally unique하게 할당해주어야 합니다.
(어.. 다른 MME에 등록했는데 나에게 붙었네.. 같은걸 판단할 수 있어야지요)

MME와 eNB 간 시그널링시는 S1AP 메시지를 사용하는데,
UE S1AP ID는 하나의 MME나 eNB 안에서 어떤 UE인가를 판단할 수 있으면 됩니다.
MME나 eNB 안에서 unique하면 되므로 GUTI처럼 globally unique한 값을 사용하지 않습니다.

Globally unique하려면 길이도 길고요. eNB가 globally unique한 사용자 ID를 갖고 있는건 보안에도 문제가 될 수 있고요.
정대우 2012-09-04 13:46:06
간단한 오타를 하나 발견해서 글을 남깁니다.
9page 그림9.의 오른쪽 그림은 UE -> ME로 수정되어야 할 것 같습니다.
항상 좋은 자료 감사합니다. ^^
넷매니아즈 2012-09-05 12:32:40
정대우님, 좋은 말씀 감사합니다.

기술문서 수정해서(수정일: 2012년 9월 5일) 다시 업로드 하였습니다.
류성근 2013-03-29 14:24:28
안녕하세요. 정말 좋은 자료 감사합니다.
저도 간단한 오타를 발견해서 글을 남깁니다.
9page 4.1절 제목에서 IMSI/SV -> IMEI/SV 로 수정되어야 할 것 같습니다.
감사합니다. ^^
넷매니아즈 2013-03-29 22:32:13
류성근님, 감사합니다.
수정해서(수정일: 2013년 3월 29일) 다시 업로드 했습니다.
주말 잘 보내세요..
konathamharireddy 2013-09-25 18:32:26
can i expect english version??
김규석 2014-01-02 13:30:19
안녕하세요. 좋은 자료 감사합니다. 많은 도움이 되었습니다.
한 가지 질문이 있어 글을 올립니다. 3.5절에서 C-RNTI의 적용 계층이 PHY로 되어있는데 MAC 계층이 아닌가하는 궁금증이 있습니다. '3GPP specification: 36.321'에 보면 MAC PDU에 MAC control element로써 C-RNTI가 적용되는 것으로 나와있어 기술문서의 내용 연계시켜서 이해하기가 어려워 질문드립니다.
김희원 2016-05-24 14:05:25

4.1절 내용 중 두번 째 줄에 그림 9 -> 그림 10 으로 수정되어야 할 것 같습니다.

덕분에 항상 많은 걸 배워갑니다. 감사합니다.

ㅇㅅㅇ 2020-10-23 11:53:11

ME가 안테나 인덱스인건가요?

손호찬 2024-04-24 17:43:53

안녕하세요 관련되어 문의드립니다. PS-LTE에서 단말기가 특정 기지국신호만 잡게 할수는 없나요?

ME ID를 알면 단말기에 특정 ME ID 만 잡게하는 방법이요. 더 강한 다른 기지국 신호를 잡는 상황이라서요. 같은 주파수와 같은 PLMN 입니다만, 나의 기지국 ME ID 만 잡게끔 단말에서 강제 설정하는 방법 여부 문의드립니다.
