4. ME ID
이 장에서는 ME(Mobile Equipment) 식별자에 대해 기술한다. ME 식별자를 설명하기에 앞서 먼저 UE와 ME관계를 살펴본다. UE는 ME와 USIM(UMTS Subscriber Identity Module)으로 구성되고, ME는 MT(Mobile Terminal)와 TE(Terminal Equipment)로 세분화 될 수 있다. MT는 무선 접속 프로토콜이 동작하는 부분(예를 들어 USB dongle)이고 TE는 MT 제어 기능이 동작하는 부분이다. 그림 9는 UE와 ME 구성 예를 보여준다. 이동전화의 경우 MT와 TE는 통합되어 있고 노트북의 경우는 MT와 TE가 분리되어 있다.

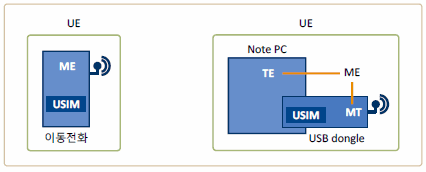

그림 9. UE와 ME 관계
4.1 ME가 영구적으로 갖는 ID: IMEI, IMEI/SV
IMEI(International Mobile Equipment Identity)는 ME를 전세계적으로 고유하게 식별하는 식별자이다. 제조시 생성되는 값으로 어느 회사에서 만들었고 어떤 모델이며 시리얼 번호가 어떻게 되는지를 나타낸다. 그림 9는 IMEI 적용 예를 보여준다. TAC(Type Allocation Code)와 SNR(Serial Number)로 구성되며 CD(Check Digit)가 붙는 형태인 IMEI와 SVN(Software Version Number)이 붙는 형태인 IMEI/SV가 있다. TAC는 RBID(Reporting Body Identifier)와 Type ID로 구성된다. RBID는 승인기관을 나타내고 Type ID는 제조사 및 모델명을 나타낸다. 시리얼 번호는 제조사에서 할당한다. 사업자는 IMEI 정보를 갖는 DB6를 갖고 사용자 단말이 분실 또는 도난된 경우 망 접속을 거절할 수 있다.

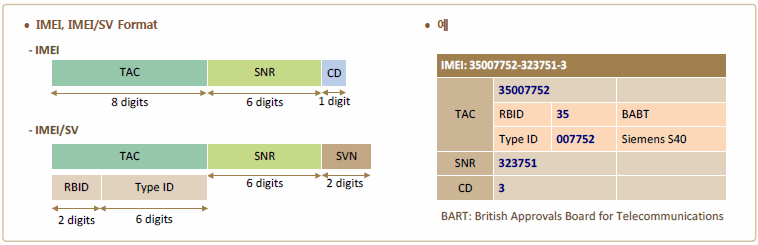

그림 10. IMEI 적용 예
상호: (주)엔앰씨컨설팅그룹 주소: 서울시 강남구 테헤란로 128, 3층 387호 대표이사: 손장우 전화: 02-3444-5747 메일: webmaster@netmanias.com 등록번호: 서울 아03722 제호: 넷매니아즈 등록일자: 2015년 5월 4일 발행/편집인: 손장우 청소년보호책임자: 이수정
주소: 본사: 서울시 강남구 테헤란로 128, 3층 387호 Netmanias USA: 5214 36th Ave. NE Seattle, WA 98105 USA
Copyright ⓒ 2002-2023 NMC Consulting Group. All rights reserved.
|
MME와 eNB는 S1AP메시지 처리시 왜 GUTI를 사용하지 않고, UE S1AP ID를 사용하는지요?
UE는 다른 망 다른 MME로도 등록할 수 있으므로 GUTI는 globally unique하게 할당해주어야 합니다.
(어.. 다른 MME에 등록했는데 나에게 붙었네.. 같은걸 판단할 수 있어야지요)
MME와 eNB 간 시그널링시는 S1AP 메시지를 사용하는데,
UE S1AP ID는 하나의 MME나 eNB 안에서 어떤 UE인가를 판단할 수 있으면 됩니다.
MME나 eNB 안에서 unique하면 되므로 GUTI처럼 globally unique한 값을 사용하지 않습니다.
Globally unique하려면 길이도 길고요. eNB가 globally unique한 사용자 ID를 갖고 있는건 보안에도 문제가 될 수 있고요.
9page 그림9.의 오른쪽 그림은 UE -> ME로 수정되어야 할 것 같습니다.
항상 좋은 자료 감사합니다. ^^
기술문서 수정해서(수정일: 2012년 9월 5일) 다시 업로드 하였습니다.
저도 간단한 오타를 발견해서 글을 남깁니다.
9page 4.1절 제목에서 IMSI/SV -> IMEI/SV 로 수정되어야 할 것 같습니다.
감사합니다. ^^
수정해서(수정일: 2013년 3월 29일) 다시 업로드 했습니다.
주말 잘 보내세요..
https://www.netmanias.com/en/?m=view&id=techdocs&no=5905
한 가지 질문이 있어 글을 올립니다. 3.5절에서 C-RNTI의 적용 계층이 PHY로 되어있는데 MAC 계층이 아닌가하는 궁금증이 있습니다. '3GPP specification: 36.321'에 보면 MAC PDU에 MAC control element로써 C-RNTI가 적용되는 것으로 나와있어 기술문서의 내용 연계시켜서 이해하기가 어려워 질문드립니다.
4.1절 내용 중 두번 째 줄에 그림 9 -> 그림 10 으로 수정되어야 할 것 같습니다.
덕분에 항상 많은 걸 배워갑니다. 감사합니다.
ME가 안테나 인덱스인건가요?
안녕하세요 관련되어 문의드립니다. PS-LTE에서 단말기가 특정 기지국신호만 잡게 할수는 없나요?
ME ID를 알면 단말기에 특정 ME ID 만 잡게하는 방법이요. 더 강한 다른 기지국 신호를 잡는 상황이라서요. 같은 주파수와 같은 PLMN 입니다만, 나의 기지국 ME ID 만 잡게끔 단말에서 강제 설정하는 방법 여부 문의드립니다.
