Private 5G / 이음 5G 4가지 구축 모델 / 5G Core 전체 공유형 서비스 사례

기업이 이음 5G망을 도입할 수 있는 모델 - 직접 이음 5G망을 구축하거나, 이음 5G사업자의 5G망 구축 및 운영 서비스를 이용하여 사업장내에 이음 5G망을 도입하는 모델 - 에 관해 특징, 장단점을 상세히 분석한다. 또한 독일, 일본, 미국, 영국 등 제외국의 이음 5G 자가 구축 사례와 이음 5G 사업자들의 사례를 자세히 분석한다. 국내 이음 5G망의 잠재적 수요기관은 이러한 정보를 토대로 하고, 자사의 이음 5G망 용도, 보안 정책, 주요 응용, 확보 예산 등을 고려하여 자사에 적합한 구축 모델을 선택하길 바란다.

이음 5G망 출현 배경과 망 구축 모델

모델별 특징과 장단점

① 자가구축 (On-Premise형) 사례

② On-Premise형 서비스 사례

③ 5G Core 제어부 공유형 서비스 사례

④ 5G Core 전체 공유형 서비스 사례

서비스 사례는 이음 5G 사업자의 서비스 사례입니다.

5G Core 전체 공유형 서비스 사례 (이음 5G 사업자)

여기서는 일본, 미국의 이음 5G 사업자의 5G Core 전체 공유형 (사업장내 RAN만 구축하고 5G Core는 이음 5G 사업자의 클라우드 서비스로 이용) 서비스 사례를 살펴본다.

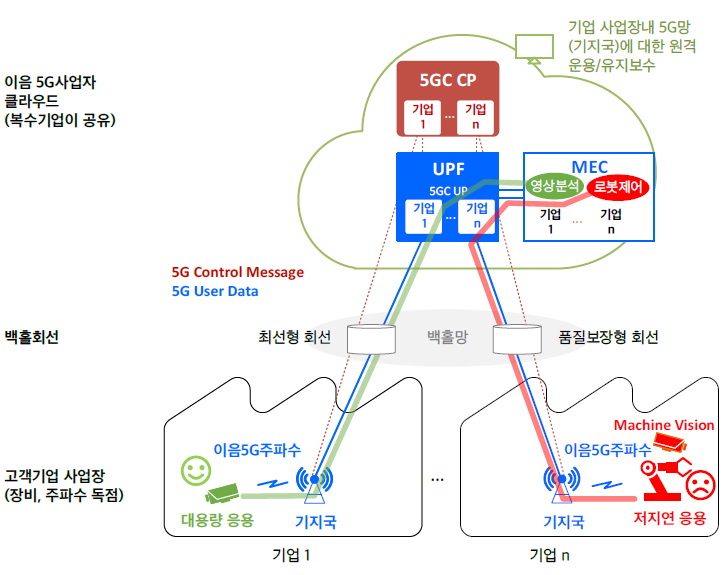

<이음 5G 사업자의 5G Core 전체 공유형 서비스: 망구조>

수억원대로 고가인 5G Core를 사업장마다 구축하지 않고 클라우드에 두고 복수 기업이 이를 공유하므로 On-Premise형이나 5G Core 제어부 공유형에 비해 사업자당 구축비용이 크게 절감되어 서비스 이용료가 가장 저렴하다.

일본 에히메CATV, 미쓰비시부동산은 기업 사업장내 RU만 구축해주고 DU, CU, 5G Core는 클라우드형으로 제공해주고 있으며, 일본 NESIC과 미국 AWS는 사업장내 RAN만 구축해주고 5G Core는 클라우드형으로 제공해주고 있다.

일본 NESIC은 5G RAN을 기업에 일시불로 판매하여 기업 사업장내 구축해주고, 5G Core는 클라우드에 호스팅하여 기업에 클라우드 서비스형태로 구독형(클라우드 5G Core 이용료)으로 제공하고 있다(매수+구독형).

일본 에히메CATV는 기업의 초기 비용 절감을 위해 사업장내 RU를 무료로 제공해주고CU/DU, 5G Core는 클라우드 서비스형태로 제공해주고 있다. 기업은 이 사업자들에게 매월 구독료(사업장내 RU 이용료, 클라우드 5GC Core 이용료, 운영 및 유지보수비)를 납부한다(구독형).

에히메CATV, 오키나와 케이블 네트워크, 미쓰비시 부동산의 경우처럼 사업장내에 RU만 존재하는 경우에는 광케이블 기반의 프론트홀 회선을 구축했으며, NESIC, Fujitsu, AWS의 경우처럼 RAN만 존재하는 경우 백홀 회선이 필요하다. AWS는 사업장내 RAN과 AWS Region의 5G Core간의 백홀 회선으로 인터넷을 사용하고 있다.

1. 일본 에히메CATV의 로컬 5G 지원 서비스

2. 일본 미쓰비시 부동산의 로컬 5G 서비스

3. 일본 NESIC의 인빌딩 로컬 5G 네트워크 서비스

4. 일본 Fujitsu의 Private Wireless Cloud Service

5. 미국 AWS의 AWS Private 5G 서비스

1. 에히메CATV (CATV사)

서비스명: 로컬 5G 지원 서비스
- 기업고객에게 도입 컨설팅, 면허 취득, 기기 구축 및 운용을 제공하는 "로컬 5G 지원 서비스(구독형)"
- 기업 사업장에는 RU만 설치
- 고가인 5G Core, CU/DU를 지역내 기업간에 공유하게 해주어 구축 및 운영비용을 크게 줄여 줌
- 최소한의 비용으로 로컬 5G망을 확보할 수 있게 됨
- 저지연, 대용량 응용 지원을 위해 UPF를 CATV 국사에 전진배치함

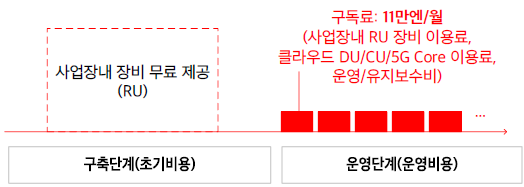

서비스 요금: 구독형
- 1 RU: 110,000엔~/월, 1 단말: 4,290엔~/월
- 기업 사업장에는 RU만 구축하고 DU/CU/5G Core는 클라우드형으로 복수 기업간에 공유되므로 On-Premise형, 5GC CP 공유형에 비해 구독료가 가장 저렴하다.

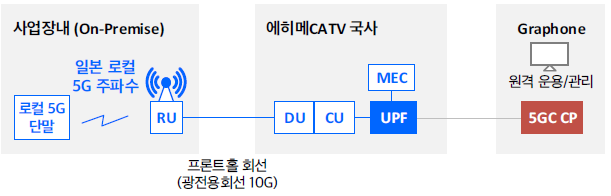

망구조: 5G Core 전체 공유형
- 5GC CP은 Grapeone(CATV사들이 설립)이 CATV사에게 호스팅 서비스로 제공. 각 CATV사는 이 5GC CP을 공유(CATV업계 공용코어)
- CATV사업자는 Grapeone으로부터 UPF, CU/DU, RU를 구매함 (CATV사 자산임)
- CATV사는 자사 국사내 UPF, CU, DU를 설치하고 기업사업장에 RU를 설치
- 각 기업은 Grapeone의 5GC CP과 CATV사의 UPF, CU/DU를 공유함
- CATV국사(DU)와 사업장(RU)간은 프론트홀은 광 전용회선

5G 벤더: Fujitsu Network PW300

2. 미쓰비시 부동산 (부동산 회사)

서비스명: 로컬 5G (관련기사, 넷매니아즈 분석글)
- 미쓰비시 부동산은 2021년 12월에 동경역 다이마루유 지구(동경역 근처 오피스거리로 약 4천 3백개사, 약 28 만명이 일하고 있음)의 7개 건물을 대상으로 로컬 5G망을 구축하고 실증시험을 개시함

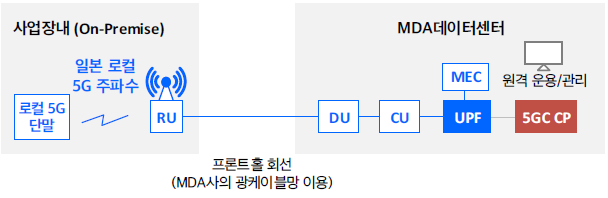

망구조: 5G Core 전체 공유형
- 5G Core, CU, DU가 MDA의 데이터센터에 위치
- 사업장에는 RU만 설치
- 프론트홀은 MDA의 광케이블망 사용

MDA: 미쓰비시 부동산의 자회사로 동경역 다이마루유지구내 광케이블망과 데이터센터 보유

3. NESIC (SI사)

서비스명: 인빌딩 로컬 5G 네트워크 (NESIC 보도자료, NESIC 기자회견 발표자료, 넷매니아즈 분석글)
- Wi-Fi 망 구축 수준의 비용으로 로컬 5G망 구축 서비스
- 2022년 2월 28일 발표, 2023년 상용화 예정

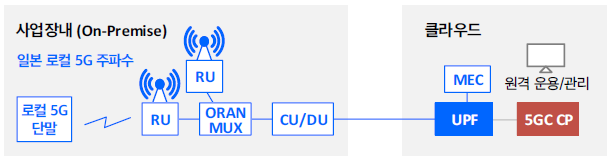

망구조: 5G Core 전체 공유형
- 사업장내 안테나 분산형 기지국(1개의 CU/DU에 여러 RU를 수용하는 구조)을 설치
- 하나의 CU/DU로 많은 수의 RU를 지원하기 때문에 오피스 빌딩이나 병원 등 벽과 바닥으로 나누어진 공간이 많은 실내시설에 효율적으로 로컬 5G 환경을 구축할 수 있음. 5G Core는 클라우드에 두고 여러 기업이 공유함.

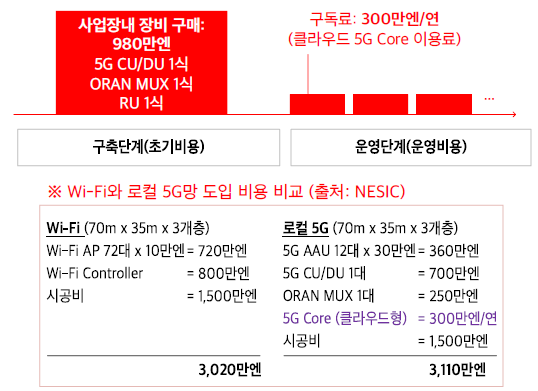

서비스 요금: ‘구매+구독’ 형
- RAN 구매: RU(AAU) 1식 30만엔, CU/DU 1식 700만엔, ORAN MUX 1식 250만엔, NESIC은 Wi-Fi 망 구축비용으로 로컬 5G망을 구축할 수 있다고 주장함
- 5G Core 서비스 구독: 300백만엔/연

5G 벤더: HFR (기지국 솔루션)

4. Fujitsu (SI사)

서비스: Private Wireless Cloud Service
- 기지국, 5G코어, SIM 등의 통신 기능과 운용/감시 기능을 월정액으로 제공하는 서비스로 2020년 10월 8일 출시
- 월정액제로 장비 구매 방식에 비해 저렴하고 용이하게 로컬 5G망 구축 가능
서비스 요금: 구독형 초기비용: 100만엔부터, 월정액 40만엔

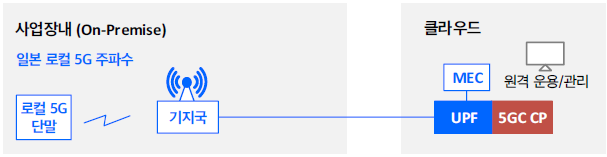

망구조: 5G Core 전체 공유형
- 기지국은 기업 사업장내 설치되고 5G 코어는 Fujitsu 클라우드에 위치하여 여러 기업이 공유
- 고객 사업장내 기지국을 원격으로 모니터링하여 고장 발생시 조기 복구 지원

5G 벤더: Fujitsu Network PW300

5. AWS (클라우드사)

서비스명: AWS Private 5G 서비스 (현재 Preview/평가판 버전) (서비스 발표 영상, 기술적 소개 영상)
- AWS가 사전에 인테그레이션한 사설 5G H/W (AWS Outpost 서버, RU)를 기업에 배송해주고 기업이 설치
- 장비 무료 제공 (초기 투자비용 없음)
- 구독료 정책 (기업이 요청한 5G용량에 대해서만 과금, 단말당 과금없음)
서비스 요금: 구독형 구독료: GA 버전 출시시 공개
망구조: 5G Core 전체 공유형
- 5G Core가 AWS 클라우드 (Region)에 존재, 사업장내에는 RAN만 설치
- 사업장내 Outpost 서버 없음, AWS Cloud와 사업장간 백홀은 인터넷임

5G 주파수: 미국 CBRS 5G 주파수, 각국 정부할당 사설 5G 주파수, 각국 이통사의 면허주파수(사설 5G 주파수가 없는 국가)
5G 벤더: Mavenir, Druid, Athonet 등과 협력중 (아직 선정공표는 안함)
