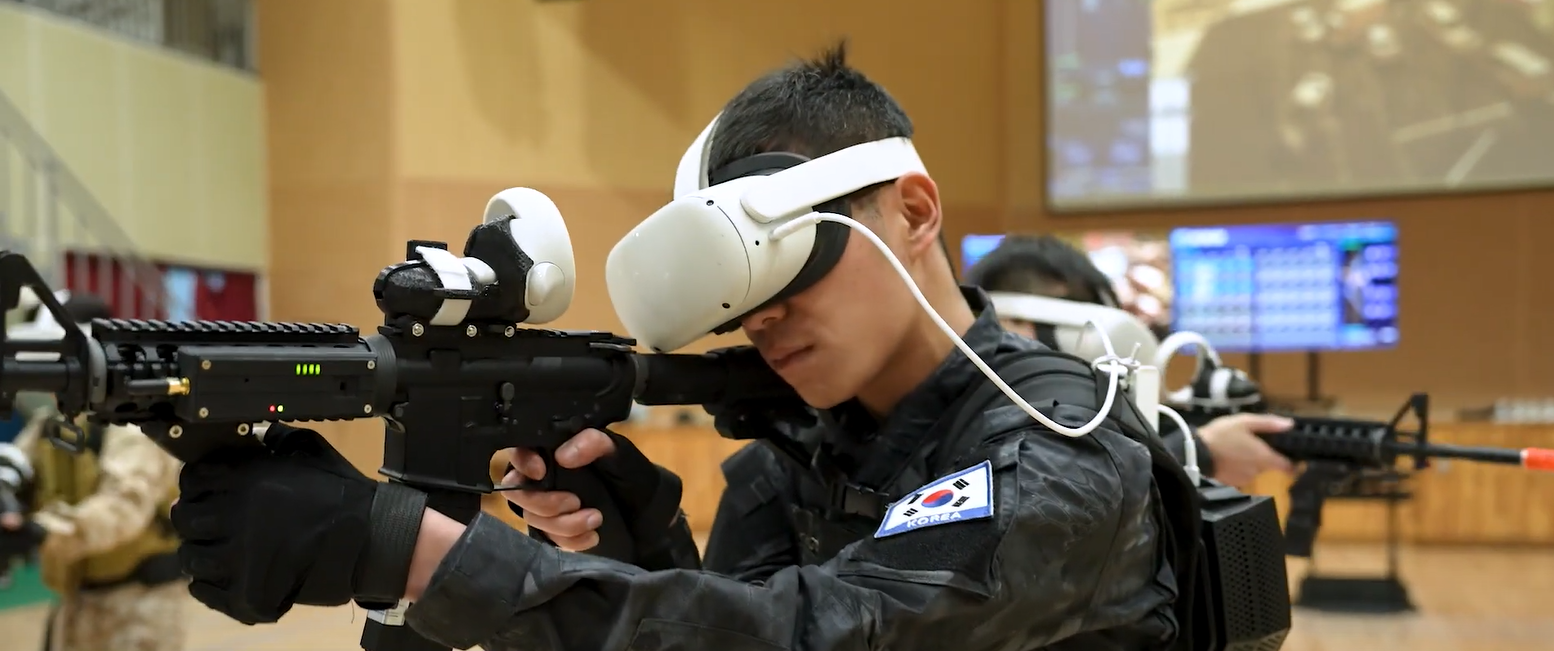

대덕대학교 군사훈련 체험관 (대전)

  VR 헤드셋

  대전 대덕대학교 내 군사훈련 체험관에서 28㎓ 등을 활용한 실감형 가상증강현실 기반의 군사(전투훈련) 교육 서비스를 제공

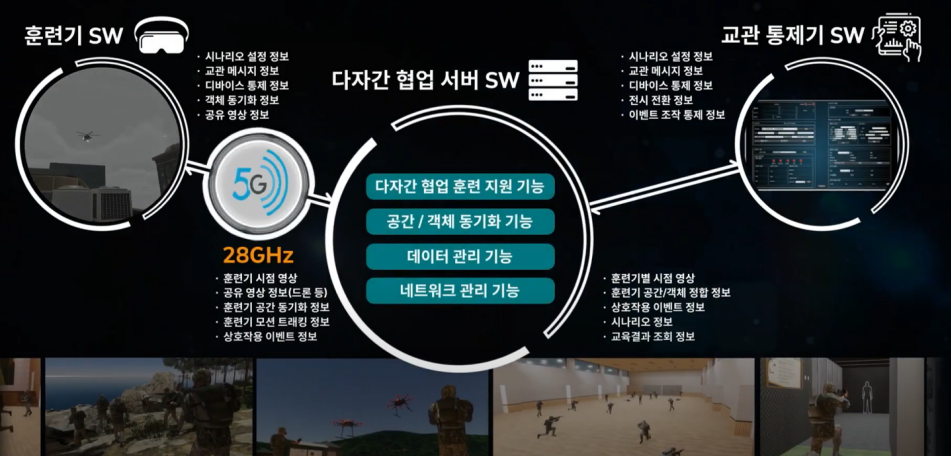

<5G 특화망 기반 실감형 다자간 협업 군사훈련 시스템 구성 체계>

  5G 특화망 기반

  응용

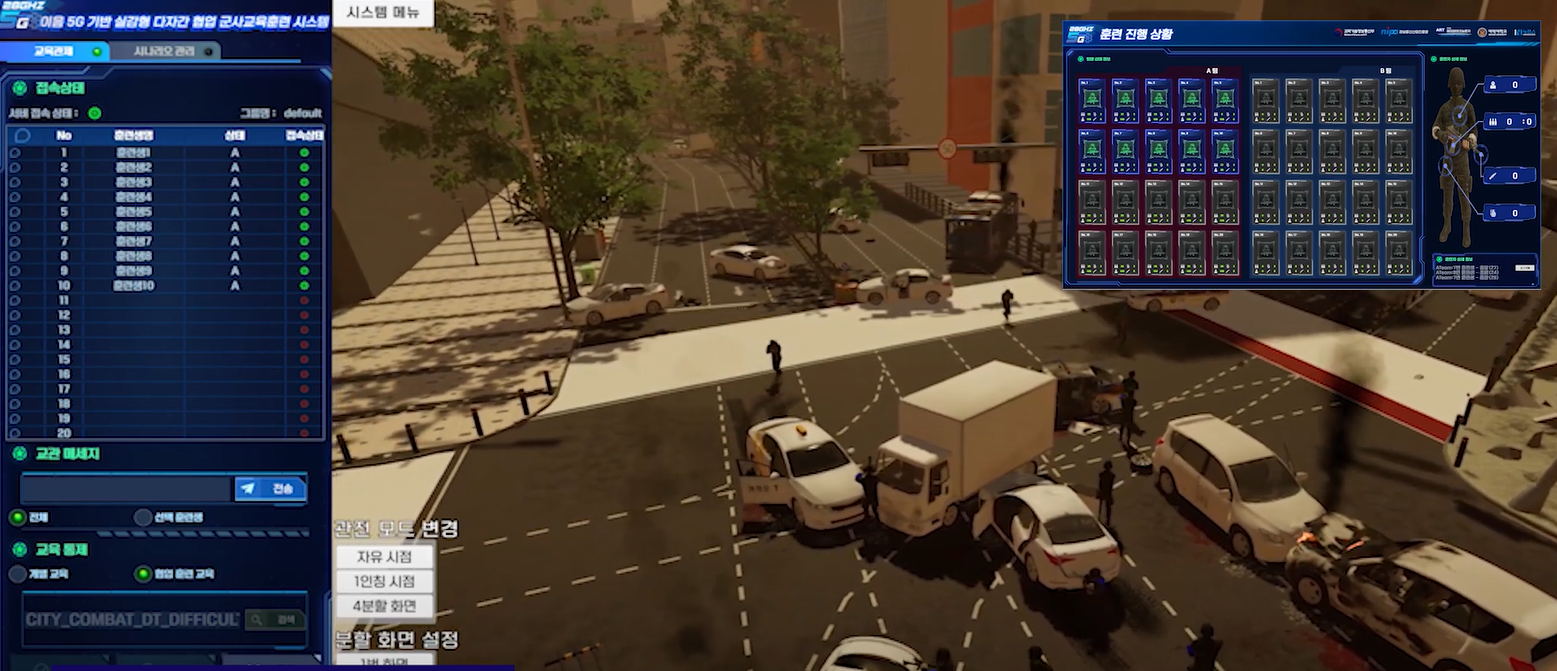

5G 특화망 기반 실감형 가상증강현실(XR) 군사 교육

이 교육은 분대/소대 단위의 다자간 협업 전투, 드론/박격포/대공화기 분해•조립•운용 및 전투 등으로 구성되어 있으며 실시간으로 고화질의 영상을 최대 20대의 XR 기기에 제공하는 5G 28㎓의 특성을 활용함.

  관련 자료/뉴스

  관련 동영상

<대덕대학교, 대덕대학교 이음5G (5G특화망) 산업융합 확산사업, 2023.12.20>

  롯데월드

  아틀란티스에 카메라, 모션센서

  4.7GHz (4.72-4.82GHz: for Anchor/Coverage)

  and 28GHz (28.9-20.5GHz: for eMBB/URLLC Data)

  실외놀이기구(아틀란티스)내 모션센싱 기반 실감형 평행현실 체험 서비스 (28㎓ 대역의 이음5G 기술을 활용하여 기존 와이파이로는

  불가능했던 놀이기구의 실시간 대용량 영상·모션 데이터 전송을 구현함으로써 현장과 동일한 몰입·체감형 서비스를 고객에게 제공)

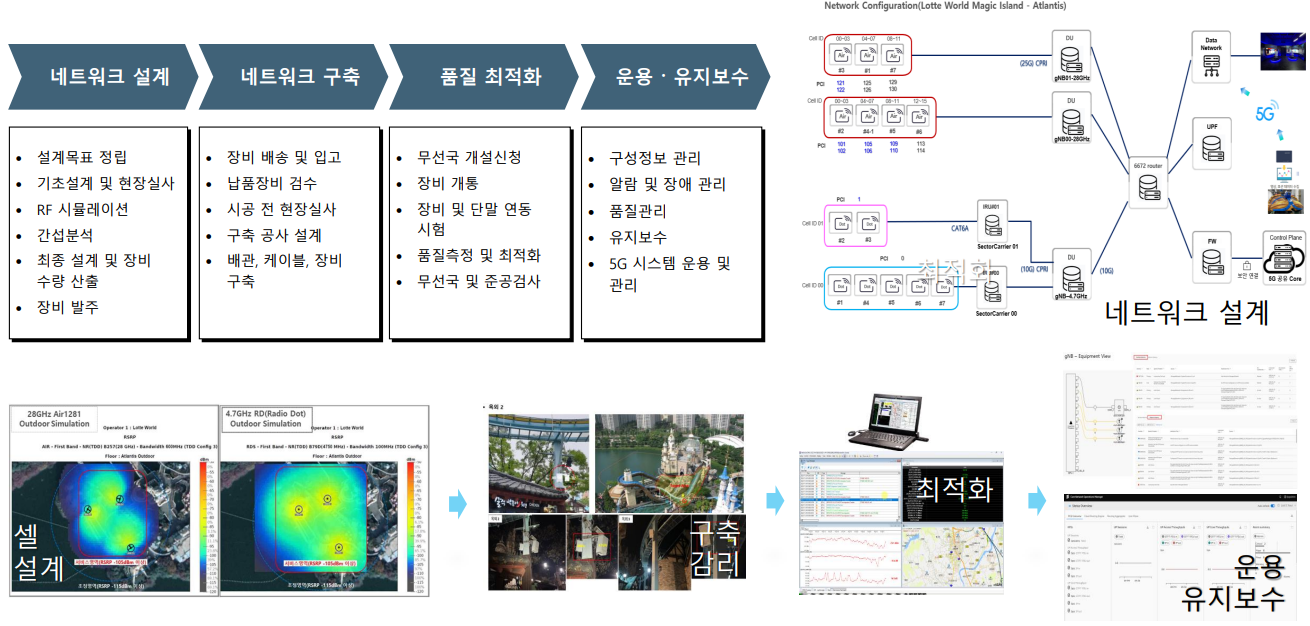

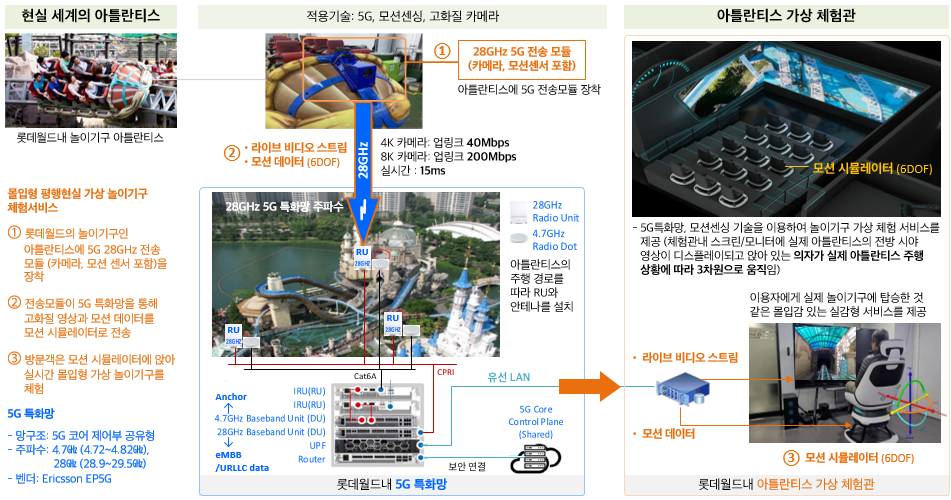

<뉴젠스가 롯데월드에 구축한 5G망과 롯데월드의 5G망 기반 가상 놀이기구 체험 서비스>

  5G 특화망 기반

  응용

몰입형 평행현실 가상 놀이기구 체험서비스

• 5G특화망, 모션센싱 기술을 이용하여 놀이기구 가상 체험 서비스를 제공 (체험관내 스크린/모니터에 실제 아틀란티스의 전방 시야 영상이 디스플레이되고 앉아 있는 의자가 실제 아틀란티스 주행 상황에 따라 3차원으로 움직임)
• 실제 놀이기구를 타는 것이 아니므로, 실제 놀이기구를 이용할 수 없었던 노약자도 탑승이 가능하고, 어린이 등도 키 제한 없이 탑승이 가능

① 롯데월드의 놀이기구인 아틀란티스에 5G 28GHz 전송 모듈 (카메라, 모션 센서 포함)을 장착

② 전송모듈이 5G 특화망을 통해 고화질 영상과 모션 데이터를 가상체험관내 모션 시뮬레이터로 전송

③ 방문객은 모션 시뮬레이터에 앉아 실시간 몰입형 가상 놀이기구를 체험

대용량/저지연의 5G 특화망으로 전달되는 데이터

업링크: 아틀란티스에 장착된 28GHz 5G 전송 모듈(카메라, 모션 센서 포함)에서 대용량 영상(4K: 업링크 40Mbps, 8K: 업링크 200Mbps) 및 모션 데이터(6DOF)를 가상체험관의 모션 시뮬레이터로 전송

  5G 특화망 구조

 5G 특화망 채택 이유

[not Wi-Fi] 시속 72Km로 주행하는 놀이기구에서 실시간 대용량 영상(4K 카메라: 업링크 40Mbps, 8K 카메라: 200Mbps)을 와이파이로 끊김없이 전송하는 것은 불가능하다. 롯데월드는 대용량/저지연 특성을 갖는 28GHz 5G 특화망을 구축하여 안정적인 영상 전송을 구현하였다.

5G 특화망 구축 모델: 5G 코어 제어부 공유형

• 롯데월드내에 RU, DU, CU, UPF(5G 코어 데이터부)가 구축되었고 5G 코어 제어부는 롯데월드 외부의 클라우드에 두고 공유함.
• 놀이기구에서 전송되어 오는 영상과 모션 데이터는 UPF를 통해 롯데월드내 가상 체험관으로 전달되며 트래픽이 롯데월드를 벗어나지 않음.
• 향후, 롯데월드의 대양한 사이트(롯데월드 부산, 경남김해 롯데월드 워터파크 등)으로 확산시 각 사이트에서 클라우드의 5G 코어 제어부를 공유함으로써 사이트당 구축비용을 줄임.

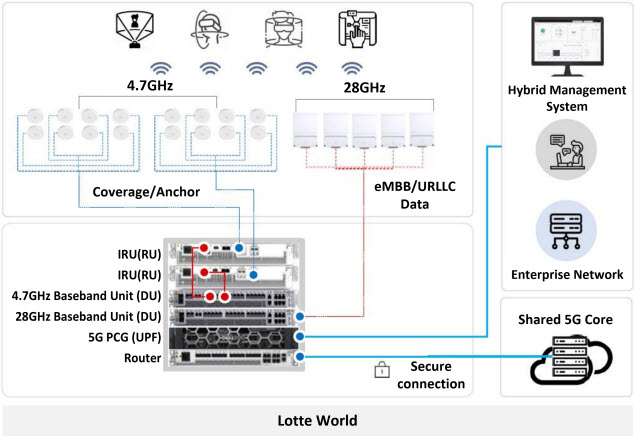

<롯데월드에 구축된 5G 특화망 구조: 4.7GHz/28GHz 기지국 옥내 4대, 옥외 3대)>

5G 특화망 벤더: 에릭슨
