IS200

PCIe IEEE 1588v2 PTP Grandmaster Clock

주요 고객

• 삼성전자 • 한국전력

• KT • SK Telecom

기본 정보

제품 개요

통신 및 정밀계측장치(설비)들은 데이터의 안정적 처리 및 원시 데이터의 유효성을 확보하기 위해 고정밀의 시각 (서브마이크로초단위)을 필요로 합니다. 따라서 사용자들은 GPS (Global Positioning Systems)에 의존하여 정밀시각을 처리하여 왔고, 최근에는 이더넷 네트워크를 통해 이를 구현하고 있습니다.

이처럼 이더넷네트워크에서 주·종의 관계를 갖고 고정밀시각동기를 처리하는 기술로서 IEEE 1588v2 PTP (Precision Time Protocol)가 제정되어 네트워크에서 시각의 오차를 보정하고 있습니다. 이 기술은 네트워크에서의 주장치(시각동기원)로 그랜드마스터 장치를 운용하고, 각 시각동기를 필요로하는 장치(설비)는 내부에 시각동기 종속모듈[슬레이브모듈]을 구비하여 주장치[그랜드마스터]의 정밀시각정보에 동기화됩니다.

본 제품은 PCIe 타입의 그랜드마스터 장치로서 이더넷 네트워크를 통해 각 사용자들이 구비한 종속모듈[슬레이브모듈]에게 정밀 시간 및 주파수를 제공합니다. 본 제품에서는 Alternate 마스터기능이 지원되어 네트워크 불안정 등을 대비한 이중화 기능을 제공하고 있으며, SyncE 장치와 연동하기 위해 GNSS와 동기된 클럭을 ESMC (Ethernet Synchronization Messaging Channel)를 통해 전달하는 기능도 구비하고 있습니다.

주요 기능

• IEEE1588v2-2008 Precision Time Protocol(PTP) Grandmaster clock

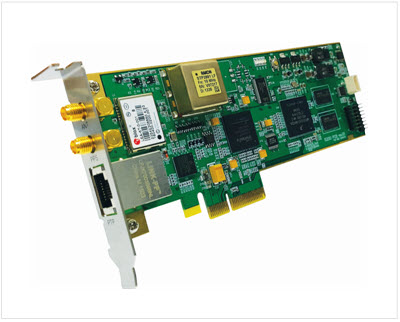

• PCI card type IEEE1588v2 PTP grandmaster clock

• 4x lane low-profile PCIe NIC–Rev.1.0a

• Comply with IEEE1588v2-2008 standard

• One 100/1000Mbps Ethernet port

• One SMA connector for receiving GPS signal

• Up to 64 clients for PTP slaves

• Hardware processing for receiving, and generating the PTP time packets

• Supports unicast, multicast, and mixed mode

• ITU-T G.8275.1, G.8275.2 time profiles

• High quality holdover : OCXO, TCXO option

• In-band management : web GUI, SNMP

• Supply server UI : Linux, Window

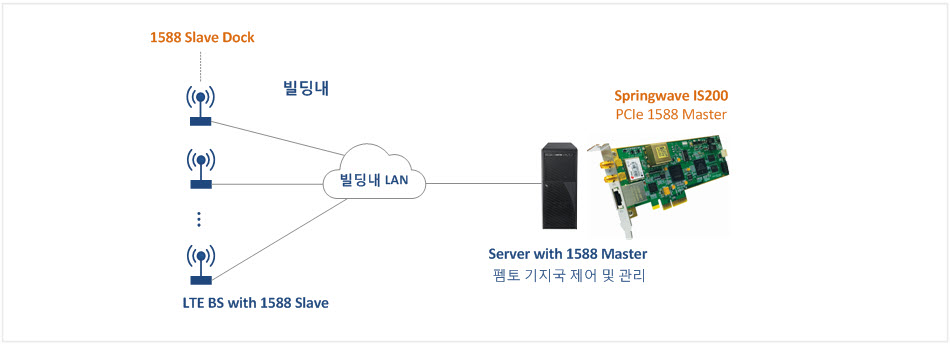

응용 분야

• 4G Mobile Network, LTE Small Cell

  Network

• Carrier Ethernet
• Industrial Automation Timing
• IoT(Internet of Things), Sensor

  Networks
• Power Electric, Smart Grid

제품 상세 명세

GNSS input
• Factory option : GPS/SBAS or GLONASS IF
• Connector : 50Ω SMA [female]
• Voltage feed to GNSS antenna : 5Vdc±5%
Mechanical
• Card size : 64.4 x 167.65 mm
• Low-Profile PCI Express, half height
Environmental
• Operating temperature : 0 ~ 50ºC
• Operating humidity : 0 ~ 90 %
  RH non-condensing
Power Supply
• +3.3Vdc, +12Vdc
• Power consumption : max 25[W]

IEEE1588v2 PTP Interface
• Client capacity : 64 clients, basic
• Hardware-based PTP packet processing.
• Fully comply with IEEE1588v2-2008

  standard
• Support ITU-T G.8275.1, G.8275.2 Telecom

  Profiles
Time and Frequency Accuracy
Accuracy under locked to GNSS at operating temp.
• Time : < 100ns
• Frequency : 1x10-11 (ITU-T G.811)
Holdover Accuracy (over constant temperature)
• Time : < 8.6us/4hrs (G.812 Type II)
• Frequency : < 1 x 10-10 /day (G.812 Type II)

I/O Port in Front Panel

• Monitoring
- 1PPS output : 50Ω SMA [female]
• PTP interface : 100M/1000Mbps Ethernet
• GNSS input : 50Ω SMA [female]
Management
• WEB base management, Web UI
• Telnet for remote system control
• PCIe interface with server’s processor
• Remote software upgrade
