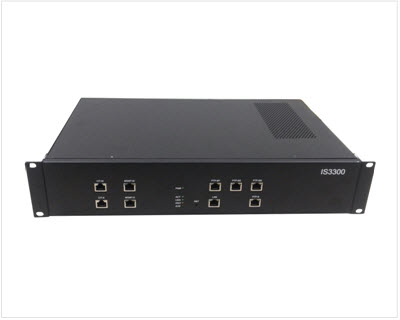

IS3300

IEEE 1588v2 PTP Boundary Clock

주요 고객

• 삼성전자 • 한국전력

• KT • SK Telecom

기본 정보

제품 개요

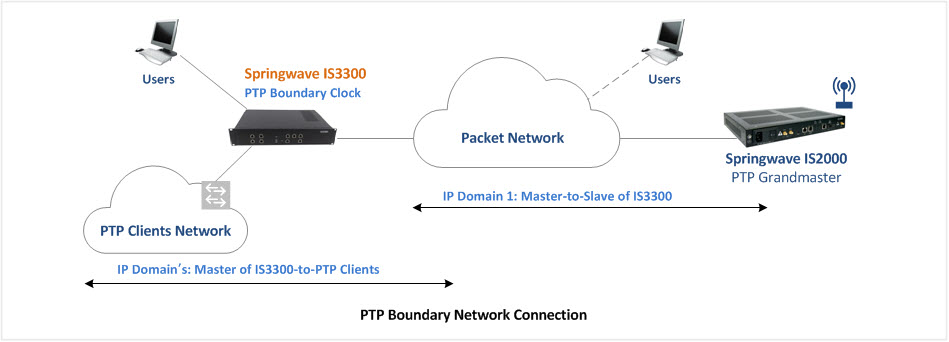

본 제품은 주·종의 관계를 이루는 그랜드마스터 장치와 종속모듈[슬레이브모듈] 사이에서 네트워크의 트래픽부하와 네트워크 도메인의 구분으로 인한 시각오차의 편차를 최소화하기 위한 기능을 제공합니다.

본 제품에는 마스터 기능을 갖는 인터페이스와 슬레이브 기능을 갖는 인터페이스를 각각 갖고 있으므로, 네트워크를 통해 그랜드마스터와는 종속모듈[슬레이브모듈]로서 PTP 정합하여 시각오차를 보정하고, 또한 마스터 기능을 통하여 여타의 종속모듈[슬레이브모듈] 기능만을 지원하는 장치에 시각정보를 전달하는 역할을 합니다.

본 제품에서는 두개 이상의 마스터장치에 PTP 정합을 하고, 시각품질정보를 획득하여 보다 우수한 시각품질을 갖는 마스터 장치로부터 시각동기화하는 이중화 기능을 제공하고,그 시각정보를 전달하는 기능을 제공합니다.

정확한 시각동기 제공

본 제품은 마스터와 보다 정확한 시각동기화를 이끌어내기 위하여 본사만의 알고리즘(SPW1588™)을 개발하여 고정밀시각동기를 안정적으로 제공합니다.

주요 기능

• IEEE1588v2-2008 Precision Time Protocol(PTP) Boundary Clock
• Lock to PTP master based on PTP standard protocol
• Pass through for user traffic via LAN port
• Up to 3 ports 100/1000Mbps for PTP clients interface
• Supporting up to 3 IP domains for PTP clients
• Supporting BMCA based on PTP standard
• Up to 64 clients at 128/sec PTP rate
• Hardware-based PTP packet processing, No performance degradation and accuracy
• 10MHz, 1PPS signals out via BNC ports
• ToD signal out via IRIG-B, RS232 ports
• IRIG-B000/B120 type by factory option
• DC or AC power by factory option
• WEB UI, and CLI management

응용 분야

• 4G/LTE-FDD/TDD, LTE-Advanced

  Networks
• Ethernet Backhaul Networks
• WiMAX Backhaul Networks
• Passive Optical Network(PON)
• Electric Power Network: Substation

제품 상세 명세

PTP master interface
• RJ45 modular, IEEE802.3 physical IF
• 100M/1000M base Ethernet
• PTP over IPv4
• Fully comply with IEEE1588v2-2008

  standard
Mechanical
• Case size: 438 x 264.6 x 86.8 mm (WxDxH)
• 2U rack mountable
Environmental
• Operating temperature: 0 ~ 50℃
• Operating humidity: 0 ~ 90%
  RH non-condensing
• Storage temperature: -40 ~ +70℃
Power Supply
• Factory option: AC or DC input
• AC input: 220Vac±10% @60Hz
• DC input: -42 ~ -60Vdc
• Power consumption: max 35[W]


I/O Port in Rear Panel
• Monitoring
- 1PPS output: 50Ω BNC [female] x4
- 10MHz clock output: 50Ω BNC [female] x1
• IRIG-B out: 50Ω BNC [female] x4
• ToD out: RS232, RJ45 x4
I/O Port in Front Panel
• PTP-S, LAN, PTP-M: RJ45 modular, 100M/1000M copper, Ethernet
• CLI: RS232, RJ45(CLI-M, CLI-S)
• Management:
- RJ45 modular, 100M/1000M copper,

  Ethernet (MGMT-M, MGMT-S)
Monitoring Output
• 10MHz clock: LVTTL, disable by

  configuration
• 1PPS: LVTTL, disable by configuration
• IRIG-B000: LVTTL, 100pps
• IRIG-B120: AM Sinewave, 100pps

IEEE1588v2 PTP Master Interface(PTP-S)
• Up to 128 PTP messages per second per

  client
• PTP over IPv4
• Best Master Clock Algorithm(BMCA), with

  default profile. Supporting Alternate Master
• IEEE1588v2 PTP End-to-End
Local pass-through user traffic (LAN)
• By-passed the user traffic from mixed traffic

  mixed traffic: user & PTP traffic
• 100M/1000M ethernet interface
IEEE1588v2 PTP Master Interface (PTP-M)
• Up to 128 PTP messages per second per

  client
• PTP over IPv4
• 1 or 2 step PTP mode
