WEA23-LM47D

중계기 AMP: WEA23-LM47D

[ 웨이브일렉트로닉스 중계기 AMP ]

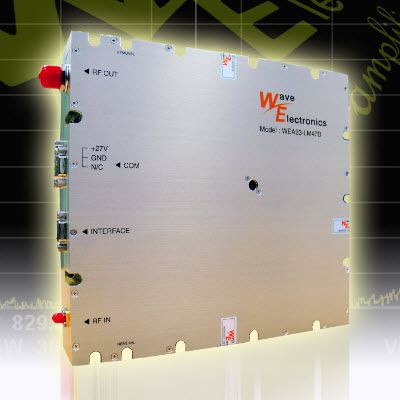

제품 사진

모델명

제품 설명

WEA23-LM47D

WEA23-LM47D는 RF POWER AMPLIFIER로서 WiBro 시스템에 장착되어 RF신호 전력을 증폭시켜 ANTENNA에 공급하는 역할을 한다.

WEA23-LM47D는 2.3GHz 대역의 WiBro 신호에 대하여 사용 가능한 앰프이고, 이득이 55dB 이며, WiMax or WiBro신호 6FA 기준으로 RF 출력 평균 전력 50W이고, 60MHz BW의 광대역 신호 증폭이 가능하다.

선형화 기술로는 Feed Forward방식을 이용하였다.

항 목	규 격	Remark
Frequency Range	2300~2360MHz	BW 60MHz
Output Power	47/50	6FA Max
Spurious Emission 또는 ACLR	< -45dBc @±4.77MHz < -45dBc @±8.73MHz
RF Gain	55 ±1.0dB	@+27Vdc, 25 ℃
Voltage	27V ± 1
RF Gain Variation over Voltage & Temperature	±1.0dB	@26 Vdc ≤ Vsup ≤ 30 Vdc
Gain Flatness	1.5dB @Within 60MHz
Input / Output VSWR	-18 dB Min
Harmonics (2nd)
Operating Temperature	-30℃ ~ +60℃
Storage Temperature	-40℃ ~ +85℃
Size (WLH)	270 x 250 x 57
Power Connector Type	3W3 D-SUB Male
I/O Signal Connector Type	D-Sub 15pin [F]
RF Connector	Input : SMA Type/Female Output : N Type/Female
