중계기 AMP: WEA2323-HM4444A

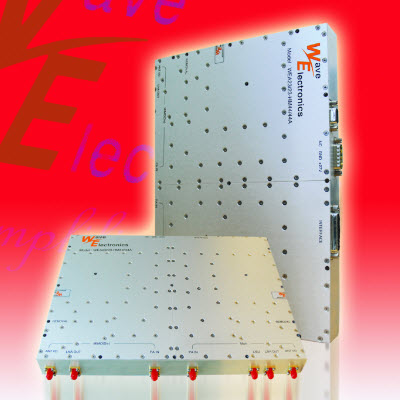

제품 사진

모델명

제품 설명

WEA2323-HM4444A

WEA2323-HM4444A는 RF POWER AMPLIFIER로서 RF 시스템에 장착되어 RF신호 전력을 증폭시켜 ANTENNA에 공급하는 역할을 한다.

WEA2323-HM4444A는 2.3GHz 대역 WiBro신호에 대하여 사용 가능한 앰프이고, 이득이 51.5dB 이며, WiMax or WiBro 신호 3FA 기준으로 RF 출력(송신시 평균 전력) 25W + 25W에 대하여 나타난 SPURIOUS 등의 SPEC.을 만족한다. MIMO형식인 2Tx 2Rx 앰프이다.

항 목	규 격	Remark
Frequency Range	2331.5~2358.5MHz (2345±13.5MHz )	BW 27MHz
Output Power	43.5/22	3FA Max
Spurious Emission 또는 ACLR	< -42dBc @±4.77MHz < -43dBc @±9.27MHz	@+27Vdc ±0.5Vdc, 25℃
RF Gain	51.5 ±1.0dB
Voltage	27V ± 1
RF Gain Variation over Voltage & Temperature	±1.0dB	@26 Vdc ≤ Vsup ≤ 30 Vdc
Gain Flatness	1.0dB @Within 27MHz
Input / Output VSWR	-18dB Min.
Harmonics (2nd)
Operating Temperature	-30℃ ~ +60℃
Storage Temperature	-40℃ ~ +85℃
Size (WLH)	230 x 320 x 30
Power Connector Type	3W3 D-SUB Male
I/O Signal Connector Type	D-Sub 2열 25Pin [Female]
RF Connector	Input : SMA (Female) Output : SMA (Female)
