5G 모바일 및 클라우드 서비스를 위한 광능동 디바이스를 위한 생산 라인 효율성 향상

안리쓰 코퍼레이션은 광통신 시스템에서 사용되는 광능동 디바이스 출력 특성을 평가하기 위해 개발된 새로운 스펙트럼 분석기 MS9740B를 출시한다고 발표했다.

MS9740B는 이전의 MS9740A와 동일한 측정 감도 성능, 기능 및 크기를 유지하면서 측정 처리 시간을 50% 단축하고 고객이 가장 일반적으로 사용하는 스펙트럼 분석기 MS9740B 광 수신기 대역폭 설정을 최적화하여 생산 라인 효율을 향상시켰다. 이 성능 업그레이드는 광능동 소자 검사 시간을 줄이고 양산 라인 효율을 향상시킨다.

[개발 배경]

차세대 5G 모바일 및 클라우드 커뮤니케이션 서비스의 보급으로 인해 데이터 트래픽 양이 크게 늘어날 것으로 예상된다. 이 인프라를 지원하는 네트워크는 네트워크 트래픽의 급격한 증가를 경험하고 있으며, 모듈 생산 증가 및 검사 시간 단축을 통해 10G, 100G 및 400G 비트의 고속 광 모듈을 신속하게 확장하고 채택하는 데 필요한 시간을 제공한다.

[제품 개요]

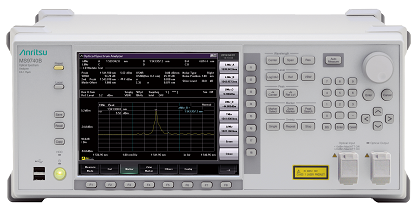

벤치 탑 광 스펙트럼 분석기 MS9740B는 600 ~ 1750 nm의 파장 범위에서 넓은 동적 범위, 고해상도 및 빠른 스위프 속도를 제공한다. 멀티 모드 광 입력을 지원하며 850nm 밴드 VCSEL 모듈을 제조하고 평가하는 데 이상적이다.

이전 제품과 동일한 기능과 성능을 유지하는 것 외에도 MS9740B는 처리 속도 증가로 인한 측정 감도 저하 문제를 극복하면서 측정 처리 시간을 최대 절반으로*1 줄였다.

또한, 디바이스를 평가하기 위한 광 능동 디바이스 (LD-모듈, DFB-LD, FP-LD, LED, WDM, and Optical Amplifier (NF and Gain)) 측정 메뉴 스크린을 보유하고 있다. 광학 중심 파장, 레벨, OSNR, 스펙트럼 폭 등과 같은 핵심 평가 항목을 한꺼번에 측정하고 이러한 결과를 한 화면에 표시한다.

*1 : Rx 대역폭 설정 : 1 kHz 또는 200 Hz

[Optical Spectrum Analyzer MS9740B 자세히 보기]

[주요 스팩]

• 광 능동 디바이스용 생산 라인 내 고객이 일반적으로 사용하는 광 수신기 대역폭에서의 넓은 다이내믹레인지 및 고속 측정
  • 최소 45 dB의 SMSR 측정
  • 최대 측정 처리 시간*2 of 0.35s (30nm 파장 스위핑)
• 이전 모델과 동일한 주요 기능 및 성능으로 다양한 생산 라인 환경 지원
  • 모든 광 능동 디바이스를 평가할 수 있는 넓은 파장 대역 (600 ~ 1750 nm)
  • LD-모듈, WDM 등 측정을 위한 9개의 어플리케이션 메뉴

*2 : 빠른 모드에서 스윕; 파장 스위프, 분석 및 원격 서버로의 데이터 전송에 필요한 총 시간

[목표 시장 및 애플리케이션]

• 대상시장 : 광학기기·모듈 제조사
• 적용 : 광 능동 및 수동 디바이스의 제조 및 연구개발
