1. 통신 사업자망에서 SDN/NFV 도입 전략 및 현황 손장우 대표 ㈜엔앰씨컨설팅그룹/넷매니아즈 02-3444-5747 | 010-3460-5747 son@netmanias.com 2016년 12월 릴리스 버젼입니다 About NMC Consulting Group/Netmanias NMC Consulting Group/Netmanias was founded in year 2002, and is an advanced, professional network consulting company which is specialized for IP Network areas (e.g., FTTH, Metro Ethernet, IP/MPLS and SDN/NFV), service areas (e.g. eMBMS, IPTV, IMS and CDN), and lastly, wireless network areas (e.g. 4G LTE, 5G and Wi-Fi). Copyright © 2002-2016 NMC Consulting Group. All rights reserved. 넷매니아즈 리포트

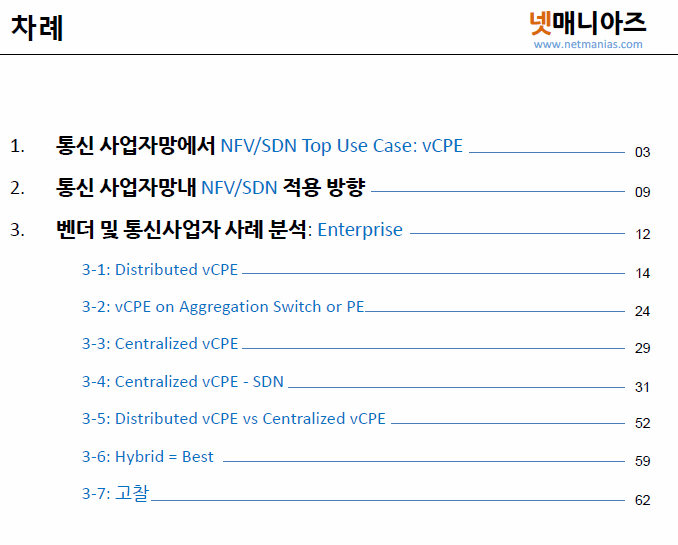

2. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 2 넷매니아즈 www.netmanias.com 차례 1. 통신 사업자망에서 NFV/SDN Top Use Case: vCPE 2. 통신 사업자망내 NFV/SDN 적용 방향 3. 벤더 및 통신사업자 사례 분석: Enterprise 3-1: Distributed vCPE 3-2: vCPE on Aggregation Switch or PE 3-3: Centralized vCPE 3-4: Centralized vCPE - SDN 3-5: Distributed vCPE vs Centralized vCPE 3-6: Hybrid = Best 3-7: 고찰 03 09 12 14 24 29 31 52 59 62
3. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 3 넷매니아즈 www.netmanias.com 1. 통신 사업자망에서 NFV/SDN Top Use Case: vCPE
4. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 4 넷매니아즈 www.netmanias.com IHS/Infonetics, Top NFV and SDN Deployment Use Cases, 2016/04 There are many use cases where service providers are intending to offer commercial services based on SDN and/or NFV. Our top use cases are virtual CPE (vCPE)—both consumer and the vE-CPE enterprise version. 22개 통신사업자 대상 조사 결과임 통신사업자망에서 SDN/NFV Top Use Case (1/5) Metro/BackboneAccess Residential Enterprise Mobile CO/PoP Core Datacenter Telco Network Function (PNF) Gi-LAN RG (DHCP/NAT/…) Router/FW/DPI/... BS IMS Internet Dedicated appliances EPC Telco Network Function (PNF) BNG PE Telco Network Function (PNF) Dedicated appliances Dedicated appliances 1. Business vE-CPE 2. Residential vCPE 1. Business vE-CPE 2. Residential vCPE 3. Mobile Core vEPC 4. IP Edge vPE4. IP Edge vPE Service Chaining Most Important NFV Use Cases for Operational Efficiencies Most Important NFV Use Cases for Capex Reduction 1 2 3 4
5. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 5 넷매니아즈 www.netmanias.com Sdxcentral 2016 통신사업자망에서 SDN/NFV 적용 할 때, 가장 유효한 영역으로 vCPE, vEPC, SGi-LAN Service Chaining, vRAN을 꼽고 있음 통신사업자망에서 SDN/NFV Top Use Case (2/5) Metro/BackboneAccess Residential Enterprise Mobile CO/PoP Core Datacenter Telco Network Function (PNF) Gi-LAN RG (DHCP/NAT/…) Router/FW/DPI/... BS IMS Internet Dedicated appliances EPC Telco Network Function (PNF) BNG PE Telco Network Function (PNF) Dedicated appliances Dedicated appliances 2 1. vCPE 2. vEPC 3. Gi-LAN 4. vRAN 34 1 https://www.sdxcentral.com/articles/analysis/sgi- gi-lan-efficiency/2016/06/
6. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 6 넷매니아즈 www.netmanias.com Wipro 2015 통신사업자망에서 SDN/NFV 적용할 때, • TCO를 40% 이상 줄여주고 • 가장 빠르게 현실화할 분야로 • vCPE • vEPC 를 제시하고 있음 통신사업자망에서 SDN/NFV Top Use Case (3/5) Metro/BackboneAccess Residential Enterprise Mobile CO/PoP Core Datacenter Telco Network Function (PNF) Gi-LAN RG (DHCP/NAT/…) Router/FW/DPI/... BS IMS Internet Dedicated appliances EPC Telco Network Function (PNF) BNG PE Telco Network Function (PNF) Dedicated appliances Dedicated appliances 2 3 4 1 1 2 3 4 45% vCPE vEPC vRAN
7. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 7 넷매니아즈 www.netmanias.com 통신사업자망에서 SDN/NFV Top Use Case (4/5) SOURCE: Verizon, Leveraging NFV for Profitable Managed Services: SD-WAN, Security & vCPE 2016.04
8. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 8 넷매니아즈 www.netmanias.com 통신사업자망에서 SDN/NFV Top Use Case (5/5) SOURCE: ADVA, Total Cost of Ownership Calculator, FSP 150vSE (X.86 서버) case, 2016 * 1,000개 Customer 기준으로 단가를 책정함 Mid Rage Router 1G NID SBC Firewall Customer Premise $1,000 $2,000 $2,400 $1,200 전용 H/W 장비 2.0 Router VNF (vRouter) SBC VNF (vSBC) Firewall VNF (vFW) Carrier Ethernet VNF (vNID) X.86 Server $900 $600 $898 $900 $420 SDNCNFV-O $580,000 $160,000 X.86 Server $5,000 Customer Premise $6,600,000 $3,558,000 현재 전용 H/W 장비 기반 NFV/SDN 기반 기업 1 기업 1,000 ... 기업 1 기업 1,000 ... SDNCNFV-O
9. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 9 넷매니아즈 www.netmanias.com 2. 통신 사업자망내 NFV/SDN 적용 방향
10. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 10 넷매니아즈 www.netmanias.comTrends BackboneAccess Residential Enterprise Mobile Edge PoP Core Datacenter 가상화되어 올라가고 Cloud가 내려가고 Cloud NFV SDN 기술 Telco Network Function 기능 ... NVF, SDN 기술이 DC를 벗어나 통신사업자망내에 적용되고
11. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 11 넷매니아즈 www.netmanias.comTrends 모든 변화의 목적과 방향은 1) 돈 절약 (구축비용/운영비용), 2) 돈 벌기 (VNFaaS로 신규 수익원 창출)임 BackboneAccess Residential Enterprise Mobile Edge PoP Core Datacenter Cloud NFV SDN Telco Network Function (PNF) EPC RG (DHCP/NAT/…) Router/FW/WOC/... BBU Services (FW/DPI/MVO/SBC/…) VPC Tenant A Tenant B BackboneAccess Residential Enterprise Mobile Edge PoP Core Datacenter Cloud NFV SDN EPC RG (DHCP/NAT/…) Router/FW/WOC... BBU Service (FW/DPI/MVO/Caching/SBC/…) VPC Tenant A Tenant B IMS Internet IMS Internet VNF 5G 4G .. . .. . .. . SDNC NFV-O SDNC NFV-O L2 CPE L2 CPE NFV/SDN VNF 전진배치VNF 집중화 [Residential] 가입자 댁내의 L3 CPE (RG)가 가상화되어, 즉 HW(모뎀, 스위치, AP)와 SW(DHCP, NAT, Routing)가 분리되어, HW Part만 댁내 남고 SW part는 Edge PoP의 X.86에 탑재됨 [Enterprise] 기업내 Network Appliance(Router, FW, WOC, IPS,…)들이 가상화되어 (VNF화되어) 1) Centralized vCPE: SW part(VNF)는 Edge PoP의 Cloud로 올라가고, 기업내에서 단순한 L2 CPE만 둠 2) Distributed vCPE: 또는 VNF들을 기업내 X.86에 올림 [Mobile] Cell Site에 있던 BBU가 Edge Pop으로 올라가고, BBU는 가상화되어 X.86 서버에 탑재됨 Mobile Core 역시 가상화되어 vEPC가 Edge PoP으로 내려감 Gi 상단에 있던 Service들도 Edge PoP으로 내려감 vCPE vCPE vBBU MEC vEPC VNF (Virtual Network Function) 가상화된 네트워크 기능
12. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 12 넷매니아즈 www.netmanias.com 3. 벤더 및 통신사업자 사례 분석: Enterprise vCPE
13. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 13 넷매니아즈 www.netmanias.comEnterprise vCPE FW (Juniper)Router (Cisco) WAN acc. (Riverbed) Customer Premise ONT/NID vSwitch X.86 server Physical Network Appliances: 단일 목적의 물리적인 장비들 Virtual CPE: X.86 서버에 여러 Appliances들을 가상화하여 탑재함 W ER/PE Public Internet HQ/DC IP Backbone MPLS L3 VPN DC Access ER/PE 이슈: Virtual CPE를 통신사업자망내 어디에 위치시킬 것인가? ONT/NID ER/PE Public Internet HQ/DC IP Backbone MPLS L3 VPN DC Access ER/PE Branch Office/SMB Customer Premise Customer Premise Edge PoP aggregation W vRouter vWOC vFW VNFs
14. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 14 넷매니아즈 www.netmanias.com Router IPS(Radware) FW(Juniper) Router(Cisco)PNF DPI(Sandvine) WANacc. (Riverbed) ❶ X.86 서버 L2 CPE L2 CPE VNF ❷ 서버-스위치 VNF ❸ X.86 서버 NID VNF Access Network Core NetworkEdge PoPCustomer Premise vCPE Carrier Ethernet PON, DSL Lease Line, etc. L2 SW (aggregation) ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC Physical Network Appliances (PNFs) NFVI on Premise W W W 2.0 NID AT&T, Verizon Masergy ❶❸ X.86 only ❷ 서버-스위치 Cost (상대적으로) 싸다 * 고용량 10Gbps 급 서버의 경우 서 버 스위치와 가격 비교가 필요! 비싸다 Traffic Steering (응용트래픽별) 못함 모든 트래픽이 서버를 통과 (부하) 예) WAN 가속 트래픽은 X.86 모듈로 가고 일반 인터넷 트래픽은 직접 인터넷으로 간다. 안정성 서버 장애시 통신 불통 서버 장애시 모든 트래 픽 By-pass (통신 가능) W WAN 가속기 VNF 지사로 가는 트래픽 인터넷 트래픽 스위치 X.86 3-1: Distributed vCPE ❶❸ X.86 only ❷ 서버-스위치 Cost (상대적으로) 싸다 * 고용량 10Gbps 급 서버의 경우 서버 스 위치와 가격 비교가 필요! 비싸다 Traffic Steering (응용트래픽별) 못함 모든 트래픽이 서버를 통과 (부하): VNF 수 제약, 또는 고성능 CPU를 써야! 예) WAN 가속 트래픽은 X.86 모듈로 가고 일반 인터 넷 트래픽은 직접 인터넷으 로 간다. 생존성 서버 장애시 통신 불통 서버 장애시 모든 트래픽 By-pass (통신 가능)
15. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 15 넷매니아즈 www.netmanias.com Enterprise Distributed vCPE – 장비 출시 현황 ADVA FSP 150vSE: 2014.06 · “NID + X.86 모듈” 일체형 Distributed vCPE 장비 · 2015-2016년에, 모든 CPE 벤더들이 상용 출시함 2015 2016 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 Juniper NFX250 ADVA FSP 150 ProVM Ciena 3938vi RAD ETX-2i MRV OS-V20 Telco Systems CloudMetro 10 VNF: 2~5 VNF: 4~6
16. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 16 넷매니아즈 www.netmanias.com Enterprise Distributed vCPE – Vendors Vendor vCPE Server CPU 장비출시일 NFV MANO 고객사 Juniper NFX250 6-core Intel Xeon-D 2015.11 자사: Contrail Service Orchestration (2012년. Contrail Systems인수) AT&T RAD ETX-2i NID Intel® Core™ i7 and Intel® Atom™ processors 2015.03 자사: RADview D-NFV Orchestrator 파트너사: HPE, Juniper Contrail, Ciena BluePlanet Centurylin k MRV OS-V20 Intel X.86 2016.05 자사: Pro-Vision ADVA FSP 150 ProVM Intel high performance 4/8 core processor 2015.10 자사: Ensemble Orchestrator (2016년 1월 ADVA가 Overture 인수함) ADVA FSP 150vSE (X.86 서버) Multi-core Intel X.86 architecture 2014.06 “ MASERGY Ciena 3938vi Intel X.86 2015.06 자사: Blueplanet (2015년 Cyan 인수) Telco Systems CloudMetro 10/100 Intel X.86 2016.05 자사: EdgeGenie Orchestrator™ CE 2.0 & SDN/NFV Management System Alcatel NSG (X.86 서버) Intel X.86 자사: VSD (Virtual Service Directory) vCPE at Customer Premise: 서버 탑재 NID, 서버 Vendor Supported VNFs Juniper vRouter(Juniper), vSRX(Juniper), Cisco, Fortinet, Riverbed, Viptela,… RAD vRouter(HP), Encryption, vFW, vSBC, vWOC MRV CE2.0 VNF, ADVA CE2.0 VNF (ADVA), vRouter(Brocade, HP), Encryption(Certes), vFW(Fortinet, Check Point), vWOC(ipanema, Riverbed), DPI(Qosmos), vSBC(Sonus) Ciena vRouter(Brocade), Encryption(Certes), vFW(Fortinet), Caching(Qwilt), Versa, etc. Telco Systems Cisco, Brocade, Juniper, Silver Peak, Riverbed, Fortinet, Check Point, Audio Codes, Palo Alto, Netrounds. ALcatel vRouter (DHCP, NAT), VPN, FW
17. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 17 넷매니아즈 www.netmanias.comADVA 2014.06 2015.10 Openflow Switch VNF Ensemble Network Controller (ENC) Ensemble Service Orchestrator (ESO) Openstack Selfcare Portal SP’s OSS/BSS X.86 Server • Centralized CPE와 Distributed CPE 모델을 모두 지원 • Orchestrator, SDN Controller: 자체 확보 • VNF: CE2.0 EAD/NID VNF는 Overture 자체 개발, 나머지 VNF는 3PP • Distributed vCPE platform 1) FSP 150vSE: 순수 서버 2) FSP 150 ProVM: NID+Server+Storage 1. Centralized vCPE 2. Distributed vCPE CE Switch FSP 150 vSE FSP 150 ProVM VNF VNF FSP 150 ProVM NFVI as a Service VNF as a Service FSP 150 ProNID PE/ER Backbone PoP Cloud Network Controller Nova Neutron Openflow OVS Netconf, Openflow Carrier Ethernet Underlay Underlay
18. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 18 넷매니아즈 www.netmanias.com ADVA 상용화, Trials
19. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 19 넷매니아즈 www.netmanias.comRAD • 2015년 3월에 NID에 X.86 모듈카드를 탑재한 서버 스위치, ETX-2i NID을 출시함 • VNF는 3PP VNF로 vRouter, FW, SBC, WOC, Encryption, IP PBX, IPS/IDS를 지원함 • NFV Orchestrator는 자사 RADview D-NFV Orchestrator도 있고 파트너사 HPE, Juniper, Ciena도 있음 ETX-2i NID X.86 Module (NFV)
20. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 20 넷매니아즈 www.netmanias.com Enterprise Distributed vCPE – Operators Operator vCPE Service VNF Location: Premise/PoP vCPE Platform (NFVI) NFV MANO 도입한 VNF들 상용서비스 출시일 AT&T VPN Network Functions On Demand (uCPE: Universal CPE) Customer Premise Juniper NFX 250 (서버 스위치) AT&T 자체: ECOMP vRouter(Juniper, Cisco) vSecurity(Fortinet) vWOC(Riverbed) 2016.07.18 Verizon VPN Virtual Network Service (uCPE) Customer Premise Juniper Cisco Verizon 자체 vSecurity (Cisco, Fortinet, Juniper, Palo Alto) vWOC (Riverbed, Cisco) SD-WAN (Viptela, Cisco) 2016.07.21 DartPoints (미국) Customer Premise (located in multi- tenant facilities) ADVA FSP 150vSE (Overture 65vSE) vSwitch: ADVA ensemble connector NFV Orchestrator: ADVA ensemble vRouter vFW 2016.02: ADVA solution을 상용 망에 구축시작 (65vSE+ensemb le 세계최초) (SMB) CenturyLink (미국) Customer Premise RAD ETX-2i Ciena(Cyan)’s Blue Planet NFV Orchestrator. vEncryption vFW 2015.03.12 (SMB) MASERGY (미국) VPN Virtual f(n)™ Customer Premise ADVA FSP 150vSE (Overture 65vSE) 65vSE: x.86 서버 vCE2.0NID (Overture) vRouter (Brocade) vFW (Fortinet) vSBC (ACME, Adtran) vWOC (Certes Networks) 2015.06 (Pure-Play NFV CPE 서비스는 세계 최초) (SMB) WOC: WAN Optimization Controller (예, WAN 가속기 등)
21. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 21 넷매니아즈 www.netmanias.com Distributed vCPE 상용화 사례 1 (ADVA) Magergy 3rd Party VNFs vRouter (Brocade) vFW (Fortinet) vSBC (ACME, Adtran) vWOC (Certes Networks) 2. Connector ADVA vSwitch FSP 150 vSE SMB 사내 LAN Carrier Ethernet Magergy Orchestrator VNFs Orchestration FSP 150 vSE FSP 150 vSE Customer 1 Customer 2 Router Public Internet DartPoints NOC ADVA Ensemble Orchestrator 사내 LAN 사내 LAN SDN NFV 1. Magergy (미국 Carrier Ethernet 사업자) 2. DartPoints (미국 Datacenter 사업자) Micro Datacenter (OTT 모델) Public Internet Macro Datacenter (Co-location, Cloud,…) 사내 LAN Multi-Tenant Building CE2.0 NID VNF (ADVA) 1. FSP 150 vSE = Hardened X.86 Server 3rd Party VNFs VNF service Provider와 Network service provider가 다름 3. CE2.0 NID VNF 대상 고객: 중소기업(SMB) 속도: 100Mbps 상용화한 Service: Routing, FW, SBC, WOC ADVA 공급 범위 2016.022015.06
22. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 22 넷매니아즈 www.netmanias.com Distributed vCPE 상용화 사례 2 AT&T Network Function On Demand: 2017.07.18 1. Managed Internet Service on Demand AIC (AT&T Integrated Cloud) Node: 현재 74개 VNF들을 Customer premise (NFX 250내 X.86 서버)나, AT&T의 AIC에 설치 Virtual Router (vRouter) Vendors: Cisco, Juniper, Brocade Features • Static Routing • Routing Policy • RIP, OSPF, IS-IS, and BGP Routing Protocols • Dynamic Host Configuration Protocol (DHCP) Relay • Proxy Address Resolution Protocol (ARP) CPUBuilt-in NIC Packet Forwarding Engine 10 x 1GbE copper 2 x 10GbE SFP+ 1 x 1 GbE copper Management / WAN 2 x 1GbE SFP Juniper NFX250 ECOMP = MANO = AT&T in House 2. Network Function on Demand 2016년 7월 18일 출시함 2017년 출시 예정2015년 9월 출시 vRouter On the Premise NVFs vRouter (Juniper, Cisco) vFW (Fortinet) vWOC (Riverbed) Juniper NFX250 NVFs In the Network VNF (vRouter)를 AT&T망내 AIC 노드에 설치
23. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 23 넷매니아즈 www.netmanias.com Centralized vCPE 사례 3 Verizon Virtual Network Service Three options: 1. Premises-based universal customer equipment 2. Cloud-based virtual CPE service available later this year 3. Hybrid version that allows for a mix of premises-based and cloud-based deployments. MANO: In-House Openstack: Red Hat’s Openstack Switch Fabric SDN Controller: Big Switch Switch Fabric (Leaf, Spine) White Box Switch: Dell White Box Switch Network OS: Big Switch’s Switch Light OS Distributed vCPE: Juniper, Cisco
24. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 24 넷매니아즈 www.netmanias.com3-2: vCPE on Aggr. SW or PE Router ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC IPS(Radware) FW(Juniper) Router(Cisco)PNF DPI(Sandvine) WANacc. (Riverbed) L2 CPE Access Network Core NetworkEdge PoPCustomer Premise ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC L2 CPE ❶ X.86 Line Card on Aggre. SW ❷ X.86 Line Card on PE router L2 SW (aggregation) vCPE Physical Network Appliances (PNFs) NFVI on Aggr. Switch or Router W W vCPE • Premise vCPE보다 Unit Cost는 절감됨 • 가성비 이슈 고가의 Router에 라인카드 형태로 통합시키 는 것보다, Standalone X.86 서버를 외부에 따로 두는 것이 비용 절감됨 • 확장성
25. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 25 넷매니아즈 www.netmanias.com vCPE on Aggr. SW or PE – Vendors Vendor PE Router Server CPU 장비출시일 NFV MANO 고객사 Juniper MX 960 x.86 Line Card 2012 자사: Contrail Service Orchestration (2012 년. Contrail Systems 인수) COLT Nokia/ALU 7750 SR x.86 Line Card 자사: VSD (Virtual Service Directory) Telco System T-Metro x.86 Line Card 자사: EdgeGenie Orchestrator™ CE 2.0 & SDN/NFV Management System MRV OptiPacket 시리즈 x.86 Line Card 2016.05 자사: Pro-Vision
26. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 26 넷매니아즈 www.netmanias.comMRV OS-V20 NFV-Optimized 10GbE CPEs X.86 Module (NFV) Expansion slot can host an x86 HW compute module to allow supporting of virtual applications such as DPI, Firewall, DPI, Security, Load balancing, etc. X.86 Module (VNF) X.86 Line Card (VNF) X.86 Standalone Server(VNF) · CPE와 Aggregation Switch에 Intel X.86 모듈을 탑재함 · Operator가 vE-CPE 서비스를 위해 별도의 Edge PoP NFVI를 구축하지 않고 Access Network 장비에서 vE-CPE 서비스를 구현하게 해줌
27. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 27 넷매니아즈 www.netmanias.comTelco Systems · CPE와 Aggregation Switch에 Intel X.86 모듈을 탑재함 · Operator가 vE-CPE 서비스를 위해 별도의 Datacenter를 구축하지 않고 Access Network 장비에서 vE-CPE 서비스를 구현하게 해줌 CloudMetro™ 100 10GE Carrier Grade SDN & D-NFV Platform CloudMetro™ 10 1GE Carrier Grade vCPE SDN & Distributed NFV Platform Pre-Integrated VNF: Cisco, Brocade, Juniper, Silver Peak, Riverbed, Fortinet, Check Point, Audio Codes, Palo Alto, Netrounds. VNF 생성/관리 Service Chaining Telco Systems' Open Metro Edge (OME) portfolio = CloudMetro CPE Switch + EdgeGenie Orchestrator + TelcoApps library of pre-configured VNF packages ❸ ❶ ❷
28. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 28 넷매니아즈 www.netmanias.com vCPE on PE Router 상용화 사례 COLT: IP access and IP VPN services 2015년 기준 Internet Access 서비스 가입 기업의 60%가 vCPE 가입자임 L3 Router L2 NID PE Public Internet Carrier Ethernet Spine: Arista 7150S Leaf: Arista 7050Q IP/MPLS VM vFW OVS VNF VNF vRouter vFW vRouter SDN GW L2 Cyan Cyan Cyan Accedian COLT Node (Edge) COLT Datacenter (Gen4) DC/WAN Network SDN Controller (BluePlanet) Overlay (VXLAN) Underlay (Per-Hop) Openflow 2012.11 2013년 2014년 Juniper M960 [NFV] · 2012.11: 기업내 L3 CPE (Router)를 없애고 PE Router (Juniper M960)의 X.86 라인카드에 VNF로 vRouter를 올림 · 이후: COLT node내에 NFVI를 도입하고 X.86 서버에 vRouter와 vFW을 올림 [SDN] · L2 NID – Carrier Ethernet – PE Router 구간: SDN Controller가 매 Hop마다 Openflow로 경로를 Provisioning · PE – Fabric – vRouter 구간: Overlay Tunnel(VXLAN)을 Provisioning Cloud Controller (Openstack) VM MPLS L3 VPN IP access and IP VPN services Physical Server VPC 기업전산 자원 PE PE From physical L3 CPE routers to a virtualised IP service (Internet Access & IP/MPLS VPN)
29. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 29 넷매니아즈 www.netmanias.com3-3: Centralized vCPE Router ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC IPS(Radware) FW(Juniper) Router(Cisco)PNF DPI(Sandvine) WANacc. (Riverbed) L2 CPE Access Network Core NetworkEdge PoPCustomer Premise ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC L2 CPE L2 SW (aggregation) Switch Fabric L2 SW (aggregation) Carrier Ethernet PON Lease Line, etc. NFVI Edge PoP vCPE X.86 server Physical Network Appliances (PNFs) W Datacenter
30. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 30 넷매니아즈 www.netmanias.comCentralized vCPE Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet, PON Lease Line, L3 Switch, etc. ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID vRouter Switch Fabric LAN Router LAN · 기업내 CPE들은 가상화(vCPE)되어 Edge PoP의 NFVI로 올라감 · 기업의 LAN이 통신사업자 Edge PoP으로 확장됨 NFVI ONT /NID FW vFW Public Internet HQ/DC IP Backbone L3 VPN DC CPEs vCPE
31. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 31 넷매니아즈 www.netmanias.com3-4: Centralized vCPE - SDN Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet, PON Lease Line, L3 Switch, etc. ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID vRouter A Switch Fabric Enterprise A vFW A ONT/NID vRouter B vFW B Enterprise B 기업 (BO)과 통신사업자 NFVI Edge PoP내의 VNF간에 Secure Tunnel이 요구됨 · Edge PoP내, 내 VNF (vRouter)를 찾아가기 위해 · 여러 기업이 통신사업자의 Access 망, DC GW/ER/PE, Switching Fabric, X.86 server를 공유하므로 Security 제공을 위해 ⇒ SDN 통한 망 가상화 (Virtual Network 생성) X.86 server Access Network
32. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 32 넷매니아즈 www.netmanias.comCentralized vCPE - SDN ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID L2 SW (aggregation) Switch Fabric SDN SDN DC에서 SDN 구현 방안 ❶ Underlay: OF ❷ Overlay: Tunnel vRouter vFW 기업 (BO)과 통신사업자 NFVI Edge PoP내의 VNF간에 Secure Tunnel이 요구됨: SDN Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet, PON Lease Line, L3 Switch, etc. ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID vRouter Switch Fabric LAN 기업 (BO)의 LAN이 통신사업자 NFVI Edge PoP으로 확장됨 NFVI vFW Access망에서 SDN 구현 방안 ❶ Underlay: OF ❷ Overlay: Tunnel
33. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 33 넷매니아즈 www.netmanias.comCentralized vCPE - SDN ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID L2 SW (aggregation) Switch Fabric vRouter vFW Underlay Edge PoP Customer Premise SDN Controller vSwitch VM p1 p2 ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID L2 SW (aggregation) Switch Fabric vRouter vFW Overlay Edge PoP Customer Premise SDN Controller vSwitch VM p1 p2 Per-Hop provisioning (Openflow, Netconf,…) Tunnel provisioning (Openflow, MXPP,…) · SDN Controller가 경로상의 각 노드의 Packet Forwarding Table을 Provisioning · 네트워크 이용 효율 극대화 가능 · SDNC: 복잡 · 신규망에 적합 · SDN Controller는 경로상의 두 End Point만 Provisioning · 하부망은 SDN을 모름 · SDNC: 단순 · 기존망 그대로 활용 VXLAN, GRE or IPsec Tunnel Hop-by-Hop forwarding
34. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 34 넷매니아즈 www.netmanias.comCentralized vCPE - SDN DC GW/ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID L2 SW (aggre.) Switch Fabric SDN SDN Access망에서 SDN 구현 방안 ❶ Underlay: OF ❷ Overlay: Tunnel DC에서 SDN 구현 방안 ❶ Underlay: OF ❷ Overlay: Tunnel vRouter vFW Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet, PON Lease Line, L3 Switch, etc. vRouter vFW ONT/NID/L2 CPE Switch Fabric Switch Fabric ER/PEDC GW Underlay (Per-Hop Openflow/Netconf/ Proprietary/Manual) Switch Fabric Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) Underlay (Openflow) Underlay (Per-Hop Openflow/Netconf/Proprietary/Manual) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) A B X.86 server A B
35. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 35 넷매니아즈 www.netmanias.com Enterprise Centralized vCPE – Vendors Vendor Cloud CPE vSwitch DC SDN tunnel Switching Fabric NFVO, SDNC 고객사 Juniper vCPE VR VXLAN, MPLSoGRE QFX 시리즈 자사 AT&T Cisco CSR1Kv VTF VXLAN, MPLSoGRE 자사 Orange Ericsson vEGW EVS/CSS VXLAN, MPLSoGRE Router 8000 자사 2015 Trial@Telstra (Australia) Nokia/ALU vCPE VRS VXLAN, MPLSoGRE 7850 자사(누아지)
36. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 36 넷매니아즈 www.netmanias.comEricsson: vEGW Solution DC GW/ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC L2 SDN CPE L2 SW (aggre.) Switch Fabric SDN SDN vRouter vFW Access Network Edge PoP Customer Premise Carrier Ethernet, PON Lease Line, L3 Switch, etc. vRouter vFW L2 SDN CPE Switch Fabric Switch Fabric ER/PEDC GW Underlay (Per-Hop Openflow/Netconf/ Proprietary/Manual) Switch Fabric Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) Underlay (Openflow) Underlay (Per-Hop Openflow/Netconf/Proprietary/Manual) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) A A B ASUS RT-N16 Zyxel NBG 6716 Router 8801 (240Gbps) SSR 8000 VNF vSwitch VM p1 p2 B EVS/CSS Ericsson SDN Controller (Opendaylight) Resource Orchestration (Openstack/ECEE) Service Orchestration (ECM)
37. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 37 넷매니아즈 www.netmanias.comEricsson vEGW Internet L3 VPN Virtual Enterprise GW (vEGW): Ercisson의 대기업의 지사(BO), 중소기업(SMB)향 vCPE 솔루션 PoP/Local DatacenterLegacy Access Network (Any) VXLAN Tunnel, GRE HQ BO or SMB vFW OVS vNAT Access GW (vRouter) SDN-CPE (L2) OLT/DSLAM/CMTS/ L2 SW/L3 SW Ericsson SDN Controller (Opendaylight) Resource Orchestration (Openstack/ECEE) Service Orchestration (ECM) Openflow Openflow/OVSDB Nova/Neutron/Glance VXLAN Tunnel VM Instances Portal DC GW ER/PE ... OVS OVS
38. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 38 넷매니아즈 www.netmanias.comEricsson vEGW Internet L3 VPN Virtual Enterprise GW (vEGW): Ercisson의 대기업의 지사(BO), 중소기업(SMB)향 vCPE 솔루션 PoP/Local Datacenter Legacy Access Network (Any) VXLAN Tunnel, GRE HQ BO or SMB vFW OVS vNAT Port1 Port2 Port3 Access GW (vRouter) SDN-CPE (L2) OLT/DSLAM/CMTS/ L2 SW/L3 SW Ericsson SDN Controller (Opendaylight) Resource Orchestration (Openstack/ECEE) Service Orchestration (ECM) Openflow Openflow/OVSDB Nova/Neutron/Glance VXLAN Tunnel VM Instances Portal L3 SW ER/PE
39. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 39 넷매니아즈 www.netmanias.comJuniper Centralized vCPE Internet L3 VPN Telco CO/PoP HQ L2 CPE Portal Unified Edge Router Or MX 시리즈 ... vRouter vSRX QFX 시리즈 스위치 ... VXLAN, MPLSoGRE XMPP BGP, NetconfVR VLAN L1 Ipsec, GRE tunnel vSRX FW, IPS, Anti-Virus, ... Underlay/Overlay Overlay 3PP VNF Northstar (SDN controller) VM, VN Virtual Machine Virtual Network Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) VNF
40. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 40 넷매니아즈 www.netmanias.comJuniper Centralized vCPE (1) Internet L3 VPN Telco CO/PoP HQ BO or SMB L2 CPE Portal Unified Edge Router Or MX 시리즈 ... QFX 시리즈 스위치 VLAN L1 Ipsec, GRE tunnel Underlay/Overlay Northstar (SDN controller) VM, VN Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) VNF Manager
41. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 41 넷매니아즈 www.netmanias.comJuniper Centralized vCPE (2) Internet L3 VPN Telco CO/PoP HQ BO or SMB L2 CPE Portal Unified Edge Router Or MX 시리즈 ... VLAN L1 Ipsec, GRE tunnel Underlay/Overlay Northstar (SDN controller) VM, VN Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) E2E VPN 생성
42. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 42 넷매니아즈 www.netmanias.comJuniper Centralized vCPE (3) Internet L3 VPN Telco CO/PoP HQ BO or SMB L2 CPE Portal Unified Edge Router Or MX 시리즈 ... VLAN L1 Ipsec, GRE tunnel Underlay/Overlay Northstar (SDN controller) VM, VN Virtual Machine 생성 Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) VM VM VR ge1 ge2 ge1 ge2 ip1 ip2 ip1 ip2
43. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 43 넷매니아즈 www.netmanias.comJuniper Centralized vCPE (4) Internet L3 VPN Telco CO/PoP HQ BO or SMB L2 CPE Portal Unified Edge Router Or MX 시리즈 ... VXLAN, MPLSoGRE BGP, Netconf VR VLAN L1 Ipsec, GRE tunnel Underlay/Overlay Overlay Northstar (SDN controller) VM, VN Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) VM VM XMPP Virtual Network 생성 ge1 ge2 ge1 ge2
44. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 44 넷매니아즈 www.netmanias.comJuniper Centralized vCPE (5) Internet L3 VPN Telco CO/PoP HQ BO or SMB L2 CPE Portal Unified Edge Router Or MX 시리즈 ... vRouter vSRX VXLAN, MPLSoGRE VR VLAN L1 Ipsec, GRE tunnel Underlay/Overlay Overlay Northstar (SDN controller) VM, VN Contrail Service Orchestration (NFV Orchestration and VNF Manager) Contrail Cloud Platform: VIM (Openstack + SDN Controller(Contrail Networking)) VNF 인스턴스 생성 VNF Manager VM VM ge1 ge2 ge1 ge2
45. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 45 넷매니아즈 www.netmanias.com Enterprise Centralized vCPE – Operators Operator vCPE Service VNF Location: Premise/PoP Premise CPE – Cloud CPE Connectivity NFV MANO 도입한/할 VNF들 상용서비스 출시일 AT&T Network Functions On Demand AT&T Node (AIC) AT&T ECOMP vRouter(Juniper, Cisco) vSecurity(Fortinet) vWOC(Riverbed) 2017년 예정 Verizon VPN Virtual Network Service Cloud CPE Hybrid Maybe In-House vSecurity (Cisco, Fortinet, Juniper, Palo Alto) vWOC (Riverbed, Cisco) 2016.Q3 Orange Easy Go Orange PoP NFV Orchestrator: Ciena BluePlanet vSRX (Juniper) (Versa) DT (T-Com) Cisco Turn- Key DT PoP/Datacenter Overlay (IPsec) vRouter (Cisco, CSR1Kv) vFW (Cisco, ) V (Cisco, ) 2015년 3월 : 크 로아티아, 헝가 리, 슬로바키아. 2016년 3월: 독 일 COLT (유럽) Internet MPLS VPN IP access and IP VPN services COLT Node (PoP) 초기: Juniper Universal Edge Router 상에 X.86카드, 이후 X.86서버와 SF 을 구축 Underlay SDN (Openflow) SDNC: BluePlane vRouter, vFW 2012.11 – 2013 - 2014 Singtel Singtel NFV service* Singtel Cloud vRouter, vFW 2016년 5월 KT 미정 KT CO Underlay SDN Maybe In-House 미정 * Singtel의 기업용 인터넷 서비스 이용 기업에게 무료로 제공
46. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 46 넷매니아즈 www.netmanias.com Centralized vCPE 사례 1 COLT: IP access and IP VPN services DC GW/ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC ONT/NID L2 SW (aggre.) Switch FabricSDN SDN vRouter vFW Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet vRouter vFW ONT/NID/L2 CPE Switch Fabric Switch Fabric ER/PEDC GW Underlay (Per-Hop Openflow/Netconf/ Proprietary/Manual) Switch Fabric Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) Underlay (Openflow) Underlay (Per-Hop Openflow/Netconf/Proprietary/Manual) Overlay (VXLAN, MPLSoGRE) Overlay (VXLAN, MPLSoGRE)Overlay (VXLAN, GRE, IPsec) Underlay (Openflow) Underlay (Openflow) A X.86 server A B
47. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 47 넷매니아즈 www.netmanias.comCOLT: IP access and IP VPN services 2015년 기준 Internet Access 서비스 가입 기업의 60%가 vCPE 가입자임 L3 Router L2 NID PE Public Internet Carrier Ethernet Spine: Arista 7150S Leaf: Arista 7050Q IP/MPLS VM vFW OVS VNF VNF vRouter vFW vRouter SDN GW L2 Cyan Cyan Cyan Accedian COLT Node (Edge) COLT Datacenter (Gen4) DC/WAN Network SDN Controller (BluePlanet) Overlay (VXLAN) Underlay (Per-Hop) Openflow 2012.11 2013년 2014년 Juniper M960 [NFV] · 2012.11: 기업내 L3 CPE (Router)를 없애고 PE Router (Juniper M960)의 X.86 라인카드에 VNF로 vRouter를 올림 · 이후: COLT node내에 NFVI를 도입하고 X.86 서버에 vRouter와 vFW을 올림 [SDN] · L2 NID – Carrier Ethernet – PE Router 구간: SDN Controller가 매 Hop마다 Openflow로 경로를 Provisioning · PE – Fabric – vRouter 구간: Overlay Tunnel(VXLAN)을 Provisioning Cloud Controller (Openstack) VM MPLS L3 VPN IP access and IP VPN services Physical Server VPC 기업전산 자원 PE PE From physical L3 CPE routers to a virtualised IP service (Internet Access & IP/MPLS VPN)
48. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 48 넷매니아즈 www.netmanias.comCOLT: IP access L3 Router L2 NID PE/ER Public Internet Carrier Ethernet Spine: Arista 7150S Leaf: Arista 7050Q IP/MPLS VM vFW OVS VNF VNF vRouter vFW SDN GW L2 Cyan Cyan Cyan Accedian COLT Node (Edge) COLT Datacenter (Gen4) DC/WAN Network SDN Controller (BluePlanet) Overlay (VXLAN) Underlay (Per-Hop) Openflow 2013년 2014년 Juniper M960 Cloud Controller (Openstack) VM Physical Server VPC 기업전산 자원 PE/ER PE/ER
49. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 49 넷매니아즈 www.netmanias.comCOLT: IP VPN (MPLS L3 VPN) services L3 Router L2 NID PE Public Internet Carrier Ethernet Spine: Arista 7150S Leaf: Arista 7050Q IP/MPLS VM vFW OVS VNF VNF SDN GW L2 Cyan Cyan Cyan Accedian COLT Node (Edge) COLT Datacenter (Gen4) DC/WAN Network SDN Controller (BluePlanet) 2014년 Juniper M960 Cloud Controller (Openstack) VM MPLS L3 VPN Physical Server VPC 기업전산 자원 PE PE vRouter vRouterCustomer Site Customer Site
50. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 50 넷매니아즈 www.netmanias.com Centralized vCPE 사례 2 AT&T Network Function On Demand 1. Managed Internet Service on Demand AIC (AT&T Integrated Cloud) Node: 현재 74개 VNF들을 Customer premise (NFX 250내 X.86 서버)나, AT&T의 AIC에 설치 Virtual Router (vRouter) Vendors: Cisco, Juniper, Brocade Features • Static Routing • Routing Policy • RIP, OSPF, IS-IS, and BGP Routing Protocols • Dynamic Host Configuration Protocol (DHCP) Relay • Proxy Address Resolution Protocol (ARP) CPUBuilt-in NIC Packet Forwarding Engine 10 x 1GbE copper 2 x 10GbE SFP+ 1 x 1 GbE copper Management / WAN 2 x 1GbE SFP Juniper NFX250 ECOMP = MANO = AT&T in House 2. Network Function on Demand 2016년 7월 18일 출시함 2017년 출시 예정2015년 9월 출시 vRouter On the Premise NVFs vRouter (Juniper, Cisco) vFW (Fortinet) vWOC (Riverbed) Juniper NFX250 NVFs In the Network VNF (vRouter)를 AT&T망내 AIC 노드에 설치
51. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 51 넷매니아즈 www.netmanias.com Centralized vCPE 사례 3 Verizon Virtual Network Service Three options: 1. Premises-based universal customer equipment 2. Cloud-based virtual CPE service available later this year 3. Hybrid version that allows for a mix of premises-based and cloud-based deployments. MANO: In-House Openstack: Red Hat’s Openstack Switch Fabric SDN Controller: Big Switch Switch Fabric (Leaf, Spine) White Box Switch: Dell White Box Switch Network OS: Big Switch’s Switch Light OS Distributed vCPE: Juniper, Cisco
52. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 52 넷매니아즈 www.netmanias.com 3-5: Distributed vCPE vs Centralized vCPE BackboneAccess Enterprise Edge PoP Core DatacenterTelco Network Function (PNF) VPC Tenant A Tenant B .. . SDNC NFV-O Current IPS (Radware) FW (Juniper) Router (Cisco)PNF DPI (Sandvine) WAN acc. (Riverbed) Install, configure, update, maintain BackboneAccess L2 NID ... 2. VNF at CO/PoP (Centralized vCPE) Edge PoP BackboneAccess Server-Switch 1. VNF at Premise (Distributed vCPE) many single-purpose, hardware-based devices 개통: 수일 ~ 수십일 소요 CAPEX/ OPEX 과다 vRouter vFW vWOCVNF vRouter vFW VNF L2 NID vRouter vFW vWOC vRouter vFW vWOC vWOC VNF VNF Self-Service Portal SDNCNFV-O Self-Service Portal SDNCNFV-O Edge PoP
53. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 53 넷매니아즈 www.netmanias.com 비교 1. 선행 투자 이슈 (First Cost) Centralized vCPE (VNF at CO/PoP/DC)Distributed vCPE (VNF at Premise) BackboneAccess VNF BackboneAccess AccessAccess Access SDNCNFV-O Access · Full-scale의 Datacenter 구축과 Network Re-Design이 필요없다. · 망 구조 변경 없다. · 기존처럼 Customer Premise에서 해결 · 시장 선점에 유리 (Fast Time-to-Market) SDNCNFV-O · Edge PoP에 새로이 Datacenter를 만들고 Full NFVI (Switch Fabric, Server, Storage)를 구축하는 데 큰 비용이 소요됨 SDN SDN SDN
54. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 54 넷매니아즈 www.netmanias.com 비교 2. NFVI 비용 이슈 (Per-Unit Cost와 확장성) Centralized vCPE (VNF at CO/PoP/DC)Distributed vCPE (VNF at Premise) BackboneAccess BackboneAccess SDNCNFV-OSDNCNFV-O VNF 1 2 2 1 2 3 3 4 4 4 5 5 5 4 5 1 2 21 2 3 3 4 4 4 5 5 54 5 자원(서버, 스토리지)을 여러 Customer들간에 필요한 만큼 효율적으로 공유 높은 확장성 fixed compute power · 각 기업에 설치되는 Distributed vCPE는 Computing Capacity를 다른 기업과 공유할 수 없다. · 기업이 추후, 추가 서비스를 요청(즉, VNF를 추가)할 수 있으므로 충분한 용량 마진을 갖는 Computing Node를 제공해야 함. · 기업이 추가 서비스 수가 임계치를 넘으면, vCPE H/W를 교체해주어야 함 · Edge PoP에 위치하는 다량의 서버들의 자원을 기업들간에 효율적으로 공유 · Per-Unit Cost (기업당 비용)이 작다 – 가장 큰 장점임 · 가입 고객과 가입 서비스가 증가하면 Edge PoP에 서버와 스토리지를 Add하면 됨 (높음 확장성) 1 2 21 2 3 3 4 4 4 5 5 54 5 1 2 21 2 3 3 4 4 4 5 5 54 5 1 2 21 2 3 3 4 4 4 5 5 54 5
55. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 55 넷매니아즈 www.netmanias.comCost Centralized vCPE (VNF at CO/PoP/DC)Distributed vCPE (VNF at Premise) 가입 고객수 비용 가입 고객수 비용거의 선형적 증가 초기 비용은 크나, 가입 고객수 증가에 따른 비용 증가는 Moderate
56. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 56 넷매니아즈 www.netmanias.com 비교 3. Application 성능 이슈: WAN 가속기 Centralized vCPE (VNF at CO/PoP/DC)Distributed vCPE (VNF at Premise) Metro/ Backbone Access Access Metro/ Backbone Access Access 본사와 지사간 Multiple TCP sessions = E2E 고속 본사와 PoP, PoP과 지사 구간은 Single TCP session = WAN 가속기 효과 절감 VNF: WAN 가속기 VNF: WAN 가속기 VNF: WAN 가속기VNF: WAN 가속기 · 두 지점 (본사와 지사, 지사와 지사 등)에 WAN 가속기 기능이 위치하므로 WAN 속도 증대 효과가 확실함 · 통신사업자의 Edge PoP간에만 가속 효과가 있어 종단간에는 WAN 가속기 효과가 떨어짐 · Edge PoP과 기업간의 거리가 가까운 경우에만 효과가 있음 Edge PoP Edge PoP 지사 본사 지사 본사 TCP Session의 Throughput은 RTT에 반비례함 수usec 수 – 수십 msec Download Download TCP Sessions 빠름 느림
57. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 57 넷매니아즈 www.netmanias.com 비교 4. Application 성능 이슈: 중복 제거 Centralized vCPE (VNF at CO/PoP/DC)Distributed vCPE (VNF at Premise) VNF: WAN 중복제거 431 2 431 2 변경부분 431 2 431 2 3 431 2 431 2 431 2 431 2 431 2 3 431 2 Access · WAN 회선 비용 절감 · (100Mbps -> 50Mbps여도 충분) · WAN 회선 비용 절감 효과 없음 100Mbps 변경부분 431 2 4 431 2 10Mbps 10Mbps 431 2 4 431 2 Backbone Access Access Backbone Access 100Mbps 100Mbps 100Mbps Edge PoP Edge PoP지사 본사 100MB 1MB 1MB 100MB 100MB 100MB
58. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 58 넷매니아즈 www.netmanias.com 비교 5 • IP PBX, Router: Distributed vCPE의 경우, access link 장애/단절시 사내 통 화 불통, 사내 통신 불통 • Security • Reliability
59. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 59 넷매니아즈 www.netmanias.com3-6: Hybrid = Best Access Network Core NetworkEdge PoPCustomer Premise Carrier Ethernet PON, DSL Lease Line, etc. ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC L2 CPE L2 SW (aggregation) Switch Fabric ER/PE Public Internet HQ/DC IP Backbone L3 VPN DC L2 CPE L2 SW (aggregation) Switch Fabric L2 Circuit (VLAN) SDN SDN NFVI VNF VNF SDN W W VNF VNF VNF VNF VNF들이 Premise와 Edge PoP에 나누어져 있음 (Multi-Site Service Chain)
60. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 60 넷매니아즈 www.netmanias.com 예) AT&T Network Function On Demand
61. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 61 넷매니아즈 www.netmanias.com 사업자마다 상황이 다르겠지만 Netmanias View는: D-vCPE → C-vCPE → Hybrid FW (Juniper)Router (Cisco) WAN acc. (Riverbed) Customer Premise ONT/NID vSwitch X.86 server Physical Network Appliances: 단일 목적의 물리적인 장비들 Virtual CPE: X.86 서버에 여러 Appliances들을 가상화하여 탑재함 W ER/PE Public Internet HQ/DC IP Backbone MPLS L3 VPN DC Access ER/PE ER/PE Public Internet HQ/DC IP Backbone MPLS L3 VPN DC Access Branch Office/SMB Customer Premise Edge PoP aggregation W vRouter vWOC vFW vSwitch X.86 server W vSwitch X.86 server W vSwitch X.86 server W ER/PE vSwitch X.86 server W vSwitch X.86 server W vSwitch X.86 server W Edge PoP Customer Premise Distributed vCPE 먼저 이후 Centralized vCPE 궁극적으로는 Hybrid (VNF가 서비스 속성별로 D-vCPE와 C-vCPE에 나누어져 위치함)
62. 통신 사업자망에서 SDN/NFV도입 전략 및 현황 62 넷매니아즈 www.netmanias.com3-7: 고찰 ER/PE Public Internet HQ/DC DC Access Edge PoP aggregation vSwitch X.86 server W vSwitch X.86 server W ER/PE Edge PoP vSwitch X.86 server vBNG DHCP Pare. Residential Enterprise Mobile vSwitch X.86 server vBBU vEPC MEC vSwitch X.86 server W vSwitch X.86 server vBNG DHCP Pare. vSwitch X.86 server vBBU vEPC MEC aggregation Access MPLS L3 VPN IP Backbone Discussion
