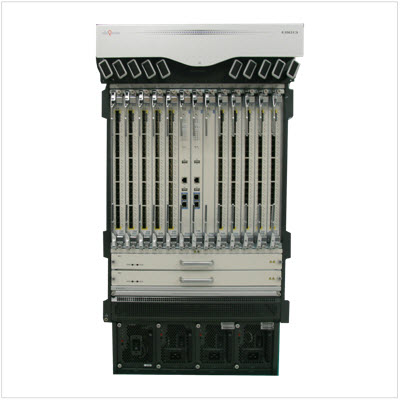

E8013

테라급 고용량 백본 스위치





주요 고객

• 전라남도 교육청 등 공공기관







기본 정보


 모델명 E8013
 장비유형 테라급 고용량 백본 스위치 ( Backbone Switch )
 응용분야 통신사업자, 기업, 공공, 대학 등
 스위칭 용량 4 Tbps (Throughput 2,976 Mpps)
 인터페이스 최대 20개 100GE 포트와 200개 10GE 포트
 주요 특징

• 무중단 고가용성 시스템

   - 제어부, 스위치 패브릭(2+1), 파워, FAN 이중화
• 대용량 시스템의 수명 및 안정성을 고려한 HW설계
• 동급 최소전력으로 Opex 절감 가능
• IPv4/IPv6/IP-MPLS 지원, 1M Routing 지원
• 정교한 트래픽 관리를 위한 전용 HW 솔루션 지원

• 국내 유일한 중소기업 상생을 위한 EcoSystem

 크기 440mm(W) x 567mm(D) x 885mm(H), 20U
 Data sheet Download Data Sheet










제품 개요





최근 IPTV 서비스, VoD 서비스, nScreen 서비스, Cloud 서비스 등 기가 서비스 활성화에 따라 전체 트래픽 양 중 Video 트래픽의 양이 급증하고 있으며, 국내 통신사업자는 무제한 데이터 요금제 출시로 무선 데이터 트래픽도 급증하고 있다. 미래부의 기가인터넷 확대 정책에 따라 통신사업자는 가입자당 500Mbps / 1Gbps 서비스 상품 출시하고 있습니다.


통신사업자는 기하 급수적으로 늘어나는 데이터 양과 ROI 측면의 경쟁력 있는 부가 서비스 창출을 네트워크의 진화를 고민해야 합니다. 이러한 고객사의 Needs 를 만족시키기 위해 ㈜유비쿼스는 순수 국산 기술로 테라급 스위칭 성능과 정교한 Traffic 관리 기능을 갖춘 E8013을 개발하게 되었습니다.


E8013은 통신사업자의 코어 계위에 설치되어 최대 1GE/10GE 최대 200 포트 / 시스템, 100GE 최대 20 포트 / 시스템을 제공합니다. 또한 4 Tbps 급 Non-blocking Full-wired speed 라우팅 성능 및 IPv4 100만 라우팅, IPv6 50만 라우팅 이상을 제공하여 코어 레벨의 핵심 노드 역할을 담당합니다.


E8013은 Universal 시스템 구조로 QoS 모듈 등 다양한 서비스 모듈 탑재가 가능한 구조로 설계되었습니다. 이를 통해 E8013은 단일 플랫폼 상에서 쉽게 융합 서비스를 추가 제공이 가능하며, 향후 다양한 서비스 망에 사용될 수 있는 확장성과 유연성을 제공합니다.







제품 상세 명세







    하드웨어
      System Architecture

Line card : 10 slots
- 100GE : 2 ports / slot, 20 ports / system
- 10GE : 20 ports / slot, 200 ports / system

      Console RJ-45 (RS-232C)
      Management Ports 1 port 10/100/1000Base-Tx
      USB USB 2.0
      Physical Dimension W(440) * D(567) * H(885) mm, 20 RU
    환경 조건
      Power Consumption Max. 3200W
      Power Unit 4 unit Hot Swap (AC/DC)
      Operating temperature 0℃~ +50℃
      Storage temperature -40 ~ +70℃
    성능
      Switching Fabric 4 Tbps Non-blocking Switching
      Throughput 400 Gbps / SLC
    서비스와 특징
      VLAN VLAN aware bridge, PVLAN
      Bridge STP, RSTP, MSTP, PVST
      Link Aggregation Static link aggregation, LACP (802.3ad)
      L2 Multicast IGMP snooping, MLD snooping
      IPv4 Routing / IPv6 Routing

RIP, IS-IS, OSPF, BGP4, RIPng, IS-ISv6, OSPFv3, BGP4+

      IPv4 Multicast / IPv6 Multicast IGMP, PIM-SM
      MPLS Signaling – LDP
L2 VPN - VPWS, VPLS
L3 VPN – BGP/MPLS
IPv6 tunnel – 6PE
LSP Ping, Traceroute
      High Availability 제어부 / 스위칭 / 전원부 Redundancy 구조
      QOS Scheduler – SP + DWRR
Rate limit, Shaping
      Management NetFlow, RMON, NTP
RADIUS, TACACS+, SNMPv1/v2/v3,
Logging, Version 관리, DDM/온도/FAN 관리











유비쿼스 백본 스위치 시리즈







구분



E8013 E8009 E7508 E7505
  제품사진
  이중화 Control unit / Switch Fabric / Power Unit / FAN module 지원
- Switching Fabric : E8103/8009 : 2+1, E7508/7505 : 1+1
- Power Unit : Max 4ea, DC&AC, N+1, N+N 이중화 지원
- FAN module : E8009 FAN module 1ea
  Switching Fabric 4 Tbps 2.4 Tbps 720 Gbps 720 Gbps
  Throughput 2,976 Mpps 1,785 Mpps 428 Mpps 214 Mpps
  Main/Flash Memory 16GB / 2GB 16GB / 2GB 2GB / 128MB 2GB / 128MB
  Line card 10 slots 6 slots 6 module/ 12 slots
(2 slots per module)
3 module/ 6 slots
(2 slots per module)
   1GE 480 ports 288 ports 288 ports 144 ports
   10GE 200 ports 120 ports 24 ports 12 ports
   100GE CFP 20 ports 12 ports
  Routing 100만 Routing(IPv4)
(D사 V10508 25만/H사 SG8800 50만 routing)
50만 Routing(IPv4)
(D사 V10508 25만/H사 SG8800 50만 routing)
  소비전력 2,254W 1,542W 1,022W 630W
  Dimension(W×D×H) 440×652×885(mm), 20RU 440×567×532(mm), 12RU 435×374×577(mm), 13RU 435×464×266(mm), 6RU









유비쿼스 백본 스위치 주요 레퍼런스







    공공기관
      한국서부발전

물리적 인터넷, 업무망 분리시스템 구축

2016년
      한국전력공사 전력자동화(FA) 네트워크 구축 2016년
      전라남도 교육청 네트워크 구축 사업 2016년
      방송통신위원회 업무망 백본 스위치 구축 2016년
      인천소방본부 통합망 구축 2016년
      부산시청 인터넷망 백본 스위치 구축 2015년
      영월군청 업무망 백본 스위치 구축 2015년
      한국수력원자력 망분리 사업, 인터넷망 백본 이중화 2013년 ~ 2014년
      한국전력공사 근거리 LAN 사업 2012년 ~ 2013년
      NIA(한국정보화진흥원) 네트워크 구축 사업 2011년 ~ 2012년
    국가주요행사
      ITU전권회의 네트워크 구축 사업 2014년


  인천 실내무도 아시아경기대회

  인천 아시안게임

네트워크 구축 사업 2013년
      여수세계박람회 네트워크 구축 사업 2012년
    기타
      세명대학교 네트워크 구축 사업 2015년
      서울메디케어 네트워크 구축 사업 2014년
      베스트웨스턴호텔 네트워크 구축 사업 2013년
      LG유플러스 네트워크 구축 사업 2010년 ~ 2013년










더 많은 정보가 필요하세요?

이메일: ent@ubiquoss.com
전화: 070-4865-0558
